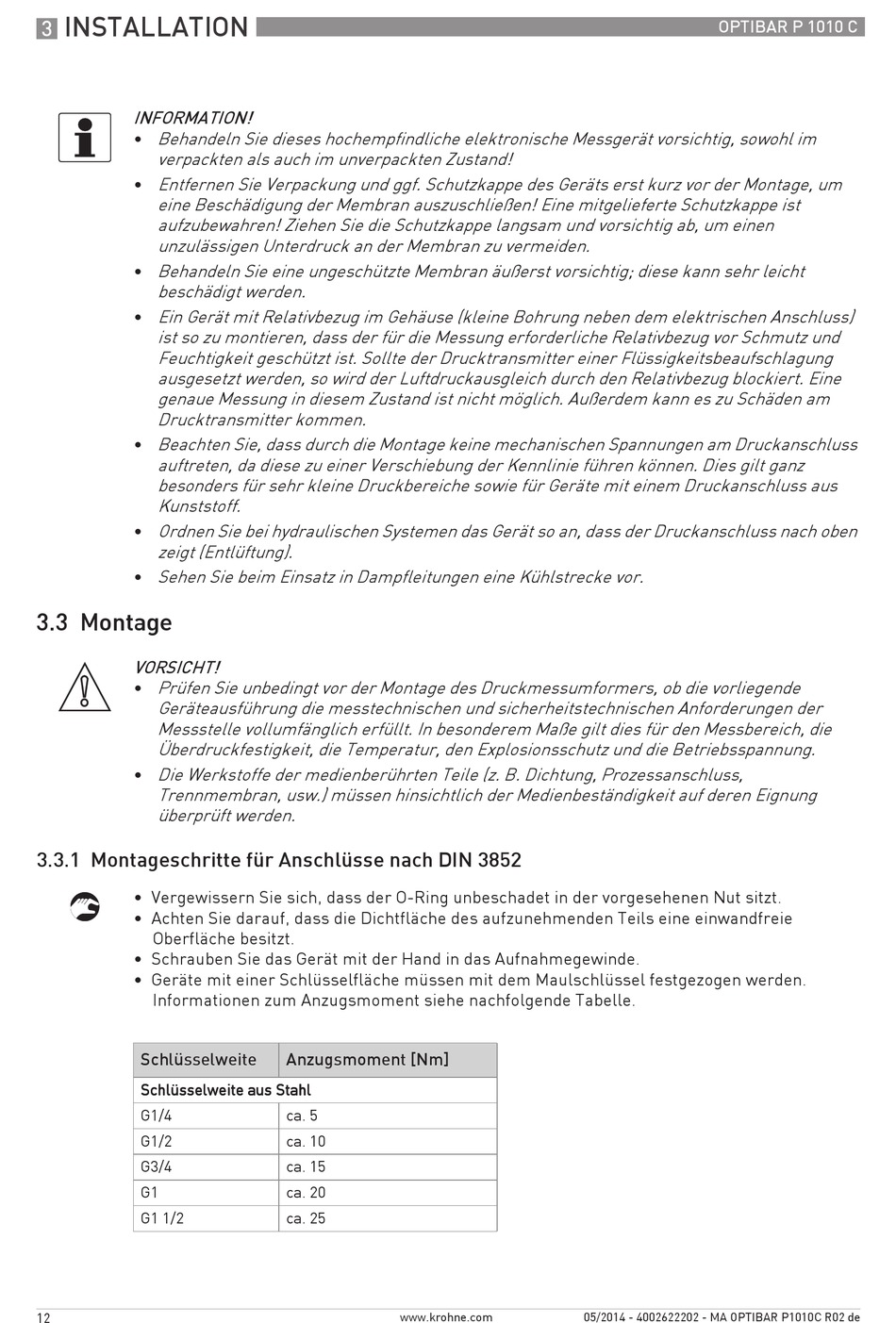

INSTALLATION
3
INFORMATION!
Behandeln Sie dieses hochempfindliche elektronische Messgerät vorsichtig, sowohl im
•
verpackten als auch im unverpackten Zustand!
Entfernen Sie Verpackung und ggf. Schutzkappe des Geräts erst kurz vor der Montage, um
•
eine Beschädigung der Membran auszuschließen! Eine mitgelieferte Schutzkappe ist
aufzubewahren! Ziehen Sie die Schutzkappe langsam und vorsichtig ab, um einen
unzulässigen Unterdruck an der Membran zu vermeiden.
Behandeln Sie eine ungeschützte Membran äußerst vorsichtig; diese kann sehr leicht
•
beschädigt werden.
Ein Gerät mit Relativbezug im Gehäuse (kleine Bohrung neben dem elektrischen Anschluss)
•
ist so zu montieren, dass der für die Messung erforderliche Relativbezug vor Schmutz und
Feuchtigkeit geschützt ist. Sollte der Drucktransmitter einer Flüssigkeitsbeaufschlagung
ausgesetzt werden, so wird der Luftdruckausgleich durch den Relativbezug blockiert. Eine
genaue Messung in diesem Zustand ist nicht möglich. Außerdem kann es zu Schäden am
Drucktransmitter kommen.
Beachten Sie, dass durch die Montage keine mechanischen Spannungen am Druckanschluss
•
auftreten, da diese zu einer Verschiebung der Kennlinie führen können. Dies gilt ganz
besonders für sehr kleine Druckbereiche sowie für Geräte mit einem Druckanschluss aus
Kunststoff.
Ordnen Sie bei hydraulischen Systemen das Gerät so an, dass der Druckanschluss nach oben
•
zeigt (Entlüftung).
•
Sehen Sie beim Einsatz in Dampfleitungen eine Kühlstrecke vor.
3.3 Montage
VORSICHT!
Prüfen Sie unbedingt vor der Montage des Druckmessumformers, ob die vorliegende
•
Geräteausführung die messtechnischen und sicherheitstechnischen Anforderungen der
Messstelle vollumfänglich erfüllt. In besonderem Maße gilt dies für den Messbereich, die
Überdruckfestigkeit, die Temperatur, den Explosionsschutz und die Betriebsspannung.
Die Werkstoffe der medienberührten Teile (z. B. Dichtung, Prozessanschluss,
•
Trennmembran, usw.) müssen hinsichtlich der Medienbeständigkeit auf deren Eignung
überprüft werden.
3.3.1 Montageschritte für Anschlüsse nach DIN 3852
• Vergewissern Sie sich, dass der O-Ring unbeschadet in der vorgesehenen Nut sitzt.
• Achten Sie darauf, dass die Dichtfläche des aufzunehmenden Teils eine einwandfreie
Oberfläche besitzt.
• Schrauben Sie das Gerät mit der Hand in das Aufnahmegewinde.
• Geräte mit einer Schlüsselfläche müssen mit dem Maulschlüssel festgezogen werden.
Informationen zum Anzugsmoment siehe nachfolgende Tabelle.
Schlüsselweite
Schlüsselweite aus Stahl
Schlüsselweite aus Stahl
Schlüsselweite aus Stahl
Schlüsselweite aus Stahl
G1/4
G1/2
G3/4
G1
G1 1/2
12
Anzugsmoment [Nm]
ca. 5
ca. 10
ca. 15
ca. 20
ca. 25
www.krohne.com
OPTIBAR P 1010 C
05/2014 - 4002622202 - MA OPTIBAR P1010C R02 de
