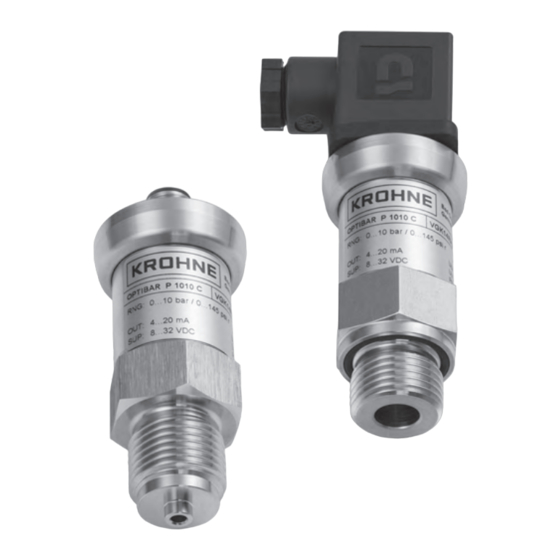

- Seite 1 OPTIBAR P 1010 C OPTIBAR P 1010 C OPTIBAR P 1010 C OPTIBAR P 1010 C Handbuch Handbuch Handbuch Handbuch Drucktransmitter mit innenliegender Membran für allgemeine Anwendungen © KROHNE 05/2014 - 4002622202 - MA OPTIBAR P1010C R02 de...
- Seite 2 IMPRESSUM ::::::::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2014 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...
-
Seite 3: Inhaltsverzeichnis
INHALT OPTIBAR P 1010 C 1 Sicherheitshinweise 1.1 Bestimmungsgemäße Verwendung................. 5 1.2 Technische Grenzwerte....................5 1.3 Zertifizierung ........................5 1.4 Sicherheitshinweise des Herstellers ................6 1.4.1 Urheberrecht und Datenschutz ....................6 1.4.2 Haftungsausschluss ....................... 6 1.4.3 Produkthaftung und Garantie ....................7 1.4.4 Informationen zur Dokumentation .................. - Seite 4 INHALT OPTIBAR P 1010 C 6 Technische Daten 6.1 Technische Daten ......................19 6.2 Abmessungen und Gewichte..................22 6.3 Messbereiche mit piezoresistiver Messzelle..............25 6.4 Messbereiche mit Dünnfilmmesszelle ................26 7 Notizen www.krohne.com 05/2014 - 4002622202 - MA OPTIBAR P1010C R02 de...
-
Seite 5: Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch entstehen. Der Drucktransmitter OPTIBAR P 1010 C OPTIBAR P 1010 C ist für die Messung des Absolutdrucks bzw. des OPTIBAR P 1010 C OPTIBAR P 1010 C Relativdrucks in Gasen und Flüssigkeiten ausgelegt. -
Seite 6: Sicherheitshinweise Des Herstellers
SICHERHEITSHINWEISE OPTIBAR P 1010 C 1.4 Sicherheitshinweise des Herstellers 1.4.1 Urheberrecht und Datenschutz Die Inhalte dieses Dokuments wurden mit größter Sorgfalt erstellt. Für die Richtigkeit, Vollständigkeit und Aktualität der Inhalte wird jedoch keine Gewähr übernommen. Die erstellten Inhalte und Werke in diesem Dokument unterliegen dem Urheberrecht. Beiträge Dritter sind als solche gekennzeichnet. -
Seite 7: Produkthaftung Und Garantie
SICHERHEITSHINWEISE OPTIBAR P 1010 C 1.4.3 Produkthaftung und Garantie Die Verantwortung, ob die Messgeräte für den jeweiligen Verwendungszweck geeignet sind, liegt beim Betreiber. Der Hersteller übernimmt keine Haftung für Folgen von Fehlgebrauch durch den Betreiber. Eine unsachgemäße Installation und Bedienung der Messgeräte (-systeme) führt zu Garantieverlust. -
Seite 8: Sicherheitszeichen Und Verwendete Symbole
SICHERHEITSHINWEISE OPTIBAR P 1010 C 1.4.5 Sicherheitszeichen und verwendete Symbole Sicherheitshinweise werden durch die nachfolgenden Symbole gekennzeichnet. GEFAHR! Dieser Hinweis beschreibt die unmittelbare Gefahr beim Umgang mit Elektrizität. GEFAHR! Dieser Hinweis beschreibt die unmittelbare Gefahr von Verbrennungen durch Hitze oder heiße Oberflächen. -
Seite 9: Gerätebeschreibung
GERÄTEBESCHREIBUNG OPTIBAR P 1010 C 2.1 Lieferumfang INFORMATION! Prüfen Sie die Verpackungen sorgfältig auf Schäden bzw. Anzeichen, die auf unsachgemäße Handhabung hinweisen. Melden Sie eventuelle Schäden beim Spediteur und beim örtlichen Vertreter des Herstellers. INFORMATION! Prüfen Sie die Packliste, um festzustellen, ob Sie Ihre Bestellung komplett erhalten haben. -
Seite 10: Typenschild
GERÄTEBESCHREIBUNG OPTIBAR P 1010 C 2.2 Typenschild INFORMATION! Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht. Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. Zur Identifikation des Geräts dient das Typenschild. Die wichtigsten Daten können diesem entnommen werden. -
Seite 11: Installation
INSTALLATION OPTIBAR P 1010 C 3.1 Allgemeine Hinweise zur Installation INFORMATION! Prüfen Sie die Verpackungen sorgfältig auf Schäden bzw. Anzeichen, die auf unsachgemäße Handhabung hinweisen. Melden Sie eventuelle Schäden beim Spediteur und beim örtlichen Vertreter des Herstellers. INFORMATION! Prüfen Sie die Packliste, um festzustellen, ob Sie Ihre Bestellung komplett erhalten haben. -
Seite 12: Montage
INSTALLATION OPTIBAR P 1010 C INFORMATION! Behandeln Sie dieses hochempfindliche elektronische Messgerät vorsichtig, sowohl im • verpackten als auch im unverpackten Zustand! Entfernen Sie Verpackung und ggf. Schutzkappe des Geräts erst kurz vor der Montage, um • eine Beschädigung der Membran auszuschließen! Eine mitgelieferte Schutzkappe ist aufzubewahren! Ziehen Sie die Schutzkappe langsam und vorsichtig ab, um einen unzulässigen Unterdruck an der Membran zu vermeiden. -
Seite 13: Montageschritte Für Anschlüsse Nach En 837
INSTALLATION OPTIBAR P 1010 C Schlüsselweite Anzugsmoment [Nm] Schlüsselweite aus Kunststoff Schlüsselweite aus Kunststoff Schlüsselweite aus Kunststoff Schlüsselweite aus Kunststoff Alle Größen max. 3 3.3.2 Montageschritte für Anschlüsse nach EN 837 • Verwenden Sie zur Abdichtung eine geeignete Dichtung, entsprechend dem Messstoff und dem zu messenden Druck (z. -
Seite 14: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE OPTIBAR P 1010 C 4.1 Sicherheitshinweise GEFAHR! Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter Spannungsversorgung durchgeführt werden. Beachten Sie die auf dem Typenschild angegebenen elektrischen Daten. GEFAHR! Beachten Sie die nationalen Installationsvorschriften! GEFAHR! Bei Geräten, die in explosionsgefährdeten Bereichen eingesetzt werden, gelten zusätzlich die sicherheitstechnischen Hinweise in der Ex-Dokumentation. -
Seite 15: Elektrisches Anschlussschema
ELEKTRISCHE ANSCHLÜSSE OPTIBAR P 1010 C Geräte mit Kabelausgang Bei der Verlegung des Kabels sind folgende Mindestbiegeradien einzuhalten: • Kabel ohne Belüftung: feste Verlegung: 5-facher Kabeldurchmesser flexibler Einsatz: 10-facher Kabeldurchmesser • Kabel mit Belüftung: feste Verlegung: 10-facher Kabeldurchmesser flexibler Einsatz: 20-facher Kabeldurchmesser Geräte mit Kabelausgang und integrierter Belüftung... -
Seite 16: Service
SERVICE OPTIBAR P 1010 C 5.1 Wartung Prinzipiell ist das Gerät wartungsfrei. Nach Bedarf kann das Gehäuse des Geräts im abgeschalteten Zustand mit einem feuchten Tuch und einer nichtaggressiven Reinigungslösung gesäubert werden. Je nach Messmedium kann es jedoch zu Ablagerungen oder Vermutzungen auf der Membran kommen. -
Seite 17: Ersatzteilverfügbarkeit
SERVICE OPTIBAR P 1010 C 5.3 Ersatzteilverfügbarkeit Der Hersteller erklärt sich bereit, funktionskompatible Ersatzteile für jedes Gerät oder für jedes wichtige Zubehörteil für einen Zeitraum von drei Jahren nach Lieferung der letzten Fertigungsserie des Geräts bereit zu halten. Diese Regelung gilt nur für solche Ersatzteile, die im Rahmen des bestimmungsgemäßen Betriebs dem Verschleiß... -
Seite 18: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts
SERVICE OPTIBAR P 1010 C 5.6.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts Firma: Adresse: Abteilung: Name: Tel. Nr.: Fax Nr.: Kommissions- bzw. Serien-Nr. des Herstellers: Gerät wurde mit dem folgenden Messstoff betrieben: Dieser Messstoff ist: radioaktiv Wasser gefährdend giftig ätzend brennbar Wir haben alle Hohlräume des Geräts auf Freiheit von... -
Seite 19: Technische Daten
TECHNISCHE DATEN OPTIBAR P 1010 C 6.1 Technische Daten INFORMATION! • Die nachfolgenden Daten berücksichtigen allgemeingültige Applikationen. Wenn Sie Daten benötigen, die Ihre spezifische Anwendung betreffen, wenden Sie sich bitte an uns oder Ihren lokalen Vertreter. Zusätzliche Informationen (Zertifikate, Arbeitsmittel, Software,...) und die komplette •... -
Seite 20: Einbaubedingungen
TECHNISCHE DATEN OPTIBAR P 1010 C Betriebsbedingungen Temperatur Temperatur Temperatur Temperatur Nenntemperatur -20...+80°C / -4...+176°F Umgebungstemperatur -40…+85°C / -40...+185°F Ex i Zone 0: -20...+60°C / -4...+140°F bei p = 0,8...1,1 bar Ex i ab Zone 1: -20...+70°C / -4...+158°F Lagertemperatur -40…+100°C / -40...+212°F... -
Seite 21: Prozessanschlüsse
TECHNISCHE DATEN OPTIBAR P 1010 C Prozessanschlüsse Gewinde Gewinde ANSI 1/2 NPT-M; Gewinde ANSI 1/4 NPT-M Gewinde ISO 228 G1/2, EN 837-1; Gewinde ISO 228 G1/2, 10 mm Bohrung, DIN 3852; Gewinde ISO 228 G1/4, EN 837-1; Gewinde ISO 228 G1/4, DIN 3852... -
Seite 22: Abmessungen Und Gewichte
TECHNISCHE DATEN OPTIBAR P 1010 C 6.2 Abmessungen und Gewichte Anschlussstecker und Feldgehäuse Abbildung 6-1: Abmessungen für Anschlussstecker und Feldgehäuse 1 ISO 4400 (Kabeldose im Lieferumfang enthalten) 2 M12x1 (4-polig) 3 Kabelausgang 4 Kabelausgang, Kabel mit Belüftung 5 Feldgehäuse Abmessungen [mm] ["]... -
Seite 23: Drucktransmitter Mit Gewindeanschluss (Iso 228)
TECHNISCHE DATEN OPTIBAR P 1010 C Drucktransmitter mit Gewindeanschluss (ISO 228) Abbildung 6-2: Abmessungen für Drucktransmitter mit Gewindeanschluss (ISO 228) 1 G1/2 DIN 3852 2 G1/2 EN 837 3 G1/2 offener Anschluss (10 mm / 0,39" Bohrung) 4 G1/4 DIN 3852... -
Seite 24: Drucktransmitter Mit Kühlstrecke Und Gewindeanschluss (Ansi)
TECHNISCHE DATEN OPTIBAR P 1010 C Drucktransmitter mit Kühlstrecke und Gewindeanschluss (ANSI) Abbildung 6-3: Abmessungen für Drucktransmitter mit Kühlstrecke und Gewindeanschluss (ANSI) 1 Kühlstrecke (optional) 2 Gewinde ANSI 1/4 NPT-M 3 Gewinde ANSI 1/2 NPT-M Abmessungen [mm] ["] [mm] ["] [mm] ["]... -
Seite 25: Messbereiche Mit Piezoresistiver Messzelle
TECHNISCHE DATEN OPTIBAR P 1010 C 6.3 Messbereiche mit piezoresistiver Messzelle Druck in bar Nenndruck -1...0 0,10 0,16 0,25 0,40 0,60 (rel./abs.) Max. Überdruck (MWP) Berstdruck (OPL) Nenndruck (rel./abs.) Max. Überdruck (MWP) Berstdruck (OPL) Druck in psi Nenndruck -14,5...0 1,45... -
Seite 26: Messbereiche Mit Dünnfilmmesszelle
TECHNISCHE DATEN OPTIBAR P 1010 C 6.4 Messbereiche mit Dünnfilmmesszelle Druck in bar Nenndruck (rel./abs.) Max. 1000 1000 1000 Überdruck (MWP) Berstdruck 1000 1000 1250 1250 1250 (OPL) Druck in psi Nenndruck 1450 2321 3626 5800 8700 (rel./abs.) Max. 3046... -
Seite 27: Notizen
NOTIZEN OPTIBAR P 1010 C 05/2014 - 4002622202 - MA OPTIBAR P1010C R02 de www.krohne.com... - Seite 28 Produkte und Systeme für die Öl- und Gasindustrie • Messsysteme für die Schifffahrtsindustrie Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.:+49 203 301 0 Fax:+49 203 301 103 89 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
