3.3.1 Montage des Schlammspiegelmessgeräts
INFORMATION!
Alle notwendigen Bolzen, Muttern und Scheiben sind im standardmäßigen Lieferumfang
enthalten. Um die fachgerechte Montage sicherzustellen, bitte nur das mit dem Gerät gelieferte
Montagematerial verwenden.
INFORMATION!
Diese Arbeiten sind mit Hilfe einer zweiten Person auszuführen.
Der im Lieferumfang enthaltene Montagerahmen kann zur Befestigung des Messgeräts auf
runden oder rechteckigen Handläufen sowie an senkrechten Geländerpfosten oder an Wänden
verwendet werden.

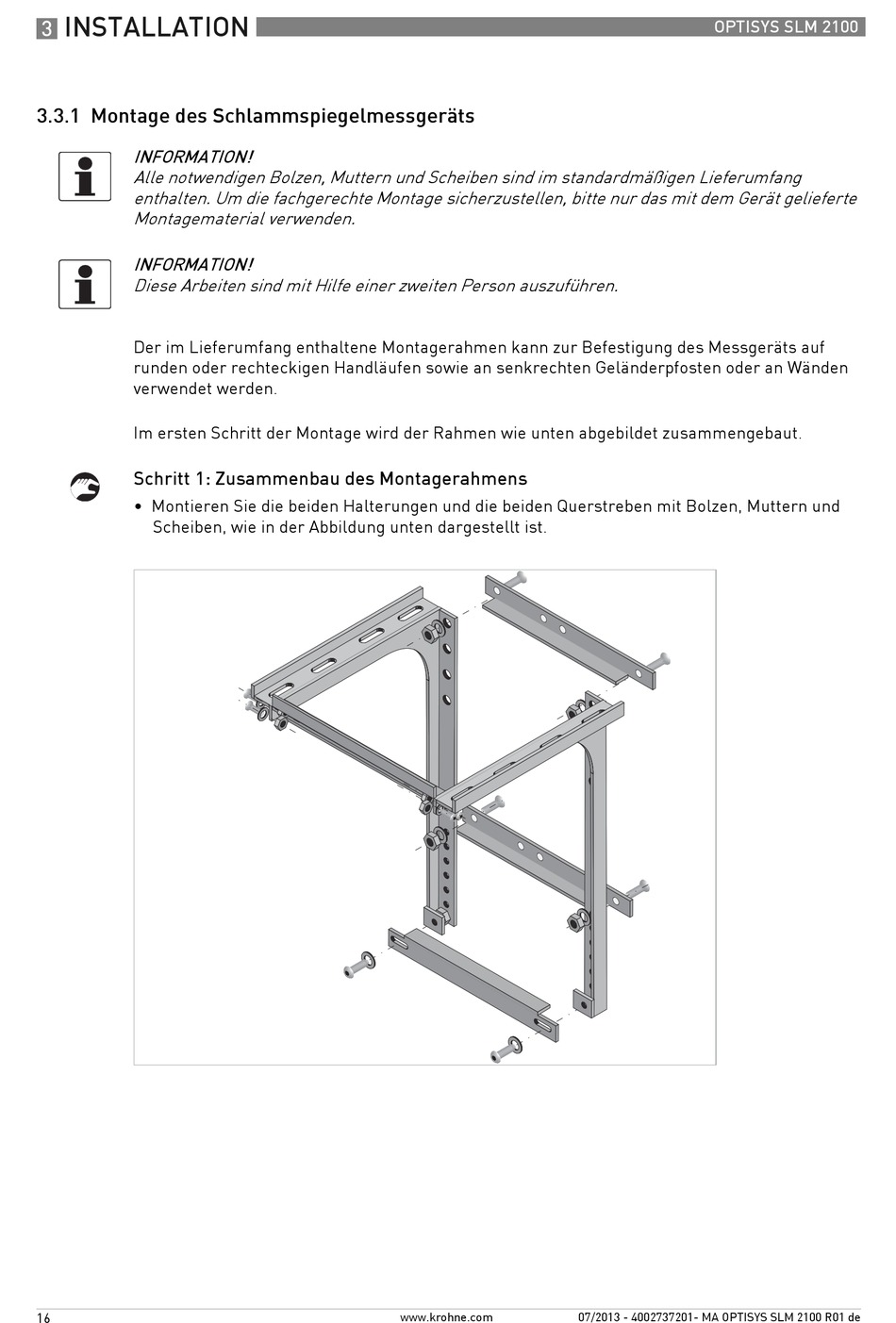

Im ersten Schritt der Montage wird der Rahmen wie unten abgebildet zusammengebaut.
Schritt 1: Zusammenbau des Montagerahmens
• Montieren Sie die beiden Halterungen und die beiden Querstreben mit Bolzen, Muttern und
Scheiben, wie in der Abbildung unten dargestellt ist.
