- Seite 1 CYCLECOMPUTING BEDIENUNGSANLEITUNG INSTRUCTION MANUAL MANUEL D´INSTALLATION ET D´UTILISATION MANUALE D´INSTALLAZIONE E FUNZIONAMENTO INSTALACION Y OPERACIÓN MANUAL HANDLEIDING C1 C2 C3 C4...
- Seite 2 *Watch out: old batteries require special disposal...
- Seite 3 1-5 mm...
- Seite 4 screw...
- Seite 5 OPEN CLOSE Battery...
- Seite 6 OPEN CLOSE...
- Seite 7 AC-button...
- Seite 8 WS in mm / inch...
- Seite 9 Tire size WS in mm KMH WS in inch MPH Tire size WS in mm KMH WS in inch MPH 47-305 16x1,75 1272 50,1 32-630 27x1 1/4 2199 86,6 47-406 20x1,75 1590 62,6 40-622 28x1,5 2224 87,6 34-540 24x1 3/8 1948 76,7 47-622...
- Seite 10 Manche Funktionen sind nicht bei allen Modellen vorhanden. Die Fahne am Beginn des Kapitels gibt Aufschluss, auf welche Modelle sich dieses Kapitel bezieht. = Kapitel bezieht sich auf = Kapitel bezieht sich auf die Modelle C1, C2, C3 die Modelle C3 und C4 und C4...
- Seite 11 Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch sehr hochwertiges Gerät entschieden. Um das Potenzial des Computers optimal ausnutzen zu können, empfe- hlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tips.
- Seite 12 Verpackungsinhalt >>> P01 Bitte prüfen Sie zunächst die Vollständigkeit dieser Verpackung: 1 VDO Computer 1 Batterie für Computer 3V, Type 2032 1 Batteriedeckel für Computer 1 Lenkerhalterung mit Kabel und Sensor 1 Lenkerklemme 1 Unterleg Gummi 1 Speichenmagnet 5 Kabelbinder zur Montage des Sensors und des Kabels...
-
Seite 13: Wichtiger Hinweis
Inhaltsverzeichnis Teil I Willkommen im Club: Die VDO-User-Card Die Funktionen Erweiterungsoptionen Installation Montage von Sensor und Magnet Montage Kabel und VDO unisize Lenkerhalterung Batterieeinbau Computer Twist-Click Montage des Computers Das vierzeilige VDO Display Das VDO EMC-Bedienungs-System (Easy Menu Control) Die Funktionen/Menustruktur Grundsätzlicher Hinweis zum Lesen der Anleitung Wichtiger Hinweis: Inbetriebnahme, AC-Taste... - Seite 14 Messen und Einstellen der Radgröße/n Einstellen der Uhrzeit Einstellen der Streckenzähler Umschalten von Rad 1 zu Rad 2 Reset-Funktionen Die Service Intervall Anzeige Sleep Modus Inhaltsverzeichnis Teil II Stoppuhr Inhaltsverzeichnis Teil III Navigator...
- Seite 15 Inhaltsverzeichnis Teil IV Timing Funktionen Timing Funktion auswählen Timer/Countdown programmieren Timer/Countdown/Stoppuhr starten/stop/reset Zusatzfunktionen im Countdown-Modus Inhaltsverzeichnis Teil V Fehlerbehebung Garantiebestimmungen Technische Spezifikationen Wichtiger Hinweis: „>>> P04“ Verweise am Anfang eines Kapitels verweisen auf das entsprechende Bild im Bildteil!
- Seite 16 Informationen und Tipps zum Radfahren. C. Die Kurzanleitung zur Bedienung hilft Ihnen, wenn Sie IhrenVDO-Computer lange Zeit nicht benutzt haben. 1.2 Die Funktionen Informations-Funktionen C1, C2, C3, C4: TAGESTOUR TAGES-KM KM RAD 1/2 Summe aller gefahrenen km für Rad 1/2 TOTAL KM Summe aller gefahrenen km für Rad 1 und Rad 2...
- Seite 17 Zweiter km-Zähler für Fahrten nach Roadbooks Informations-Funktionen C4: TIMER 1/2 Timer 1, Timer 2 COUNTDOWN Countdown-Timer PROGNOSE KM Fahrstreckenvoraussage bei Countdown-Timer REST KM Reststrecke bei Countdown-Timer Zusatzfunktionen C1, C2, C3, C4: Anzeige der aktuellen Uhrzeit im 12h oder 24h Modus Vergleichsindikator gefahrene Geschw. zu Durchschnittsgeschwindigkeit.
- Seite 18 2 Radgrößen (Radumfang) programmierbar 7 Sprachen Volltext-Anzeige Service-Intervall-Anzeige Zusatzfunktion C2, C3, C4: Timing Indikator Zusatzfunktion C4: Akustischer Beeper für Timing Funktionen 1.3 Erweiterungsoptionen Folgende Original-VDO Teile sind im Fachhandel verfügbar: - Set Sensor/Kabel/Vorbauhalterung (mit 90 Grad gedrehter Auflage) - Set Sensor/Kabel/Lenkerhalterung - Set Sensor/Kabel/Lenkerhalterung 1,5 m für Hinterbau-Installation >>>...
- Seite 19 b. Bei Federgabelmontage unbedingt den Federweg der Gabel beachten. Das Kabel benötigt entsprechendes Spiel. ACHTUNG: Kabelrissgefahr. step 1 Montieren Sie den Sensor auf der Gabelseite, an der Sie später den Computer am Lenker montieren wollen mit beiliegendem Kabelbinder (noch nicht festziehen). step 2 Speichenmagnet um eine Speiche legen und an der Sensor- Markierung mit etwa 1 - 5 mm Abstand ausrichten.
- Seite 20 step 3 Schraubschelle durch den Schlitz in der Lenkerhalterung führen, um den Lenker legen, in die Schraubbefestigung einführen und mit kleinem Schraubendreher festschrauben. Nicht zu fest anziehen, Kunststoffschraube kann sonst beschädigt werden. >>> P04 2.3 Batterieeinbau in den Computer Ihr VDO Computer wird mit einer 3V Batterie (Type 2032) geliefert. step 1 Legen Sie die Batterie mit dem +Pol nach oben in das Computergehäuse ein.
- Seite 21 iewechsel werden alle Grundeinstellungen des Computers auf Werkseinstellung zurückgesetzt. Notieren Sie deshalb unbedingt vor dem Entnehmen der alten Batterie die eingegebenen Radgrößen sowie die bisher gefahrenen Gesamtkilometer für Ihr Rad 1 und Rad 2. Program- mieren Sie diese nach dem Einsetzen der neuen Batterie wieder ein. 2.4 Twist-Click Montage des Computers >>>...

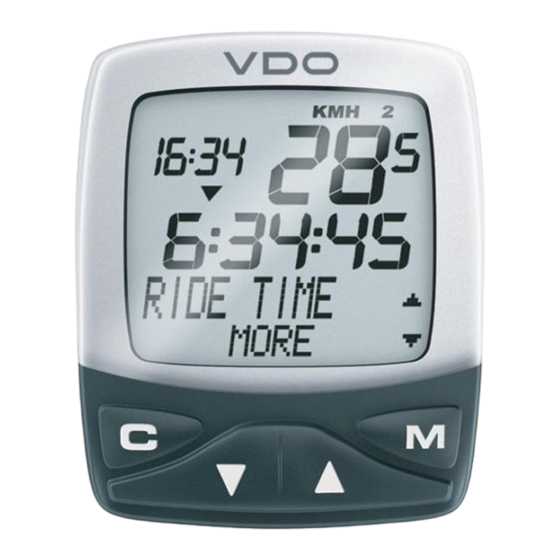

- Seite 22 2.5 Das vierzeilige VDO Display Indikator-Elemente Service Indikator, TIMING Indikator, Indikator Rad 1/Rad 2 und Messeinheit (km oder mi), Abweichungsindikator V(aktuell) von V(Schnitt), Menusteuerungsindikator (blinkt bei weiteren Auswahlmöglichkeiten) Ziffernelemente Uhrzeit, Geschwindigkeit, gewählte Anzeigefunktion Textelemente Obere Textzeile: bezeichnet die momentan angezeigte Information oder im Einstellmenu die Einstell-Funktion Untere Textzeile: zeigt das mit der M-Taste anzuwählende Untermenu oder im Einstellmenu die mit der M-Taste auszuwählende Einstellmöglichkeit (bei...
- Seite 23 Timing Indikator gewählte Messeinheit C2, C3, C4 Indikator Rad 1/2 Service Indikator aktuelle Uhrzeit Geschwindigkeit Abweichung V akt. von V schnitt Wert der im Textelement 1 gewählten Funktion Textelement 1 Menusteuerungs- Indikatoren Textelement 2...
- Seite 24 2.6 Das VDO EMC-Bedienungssystem EMC = Easy Menu Control Das EMC erleichtert die Bedienung des Computers über eine Volltext-Menuführung wie sie bei den meisten Handys verwendet wird. Menu-Indikatoren im Display zeigen durch Blinken an, dass es weitere Auswahlmöglichkeiten gibt. Im Grunde benötigen Sie die Bedienungsanleitung ab hier nicht mehr. Ihr VDO Computer führt Sie selbst durch seine Menus.
- Seite 25 Die 4 Tasten und ihre Funktionalität: Innerhalb der Menuebene aufwärts blättern oder im SET-Mode (Ziffer blinkt): Ziffer erhöhen. Innerhalb der Menuebene abwärts blättern oder im SET-Mode (Ziffer blinkt): Ziffer verringern. Angezeigte Option auswählen/bestätigen (Innerhalb der obersten Menuebene nächste Menu-Ebene anwählen). (einmal) = letzten Schritt, bzw.
- Seite 26 2.7.1 Die Info-Menus IM1. TAGESTOUR/EINSTELLMENU IM2. TOTAL KM/MEHR IM2.1. KM RAD 1 IM2.2. KM RAD 2 IM3. NAVIGATOR/AUSWAHL C3/C4 EM2.1. NAVIGATOR/EINSTELLEN EM2.2. NAVIGATOR/RESET *Je nach Vorauswahl im Einstellmenu IM4. „Timingfunktion“/START* C2/C3/C4 START/STOPP für STOPPUHR, TIMER1, 2, 1+2, COUNTDOWN C2/C3/C4 IM5. MAX GSCHW IM6.
-
Seite 27: Die Einstellmenus
2.7.2 Die Einstellmenus EM1. DATEN/RESET EM1.1. TOUR DATEN/RESET EM1.2. TOTAL KM/RESET C3/C4: EM1.3. TOTAL ZEIT/RESET EM2. SPRACHE/AUSWAHL EM2.1. TIMING/?AUSWAHL? EM2.1.1. TIMER 1/?AUSWAHL? EM2. RADGROESSE/EINSTELLEN EM2.1.2. TIMER 2/?AUSWAHL? EM2. KM ZAEHLER/EINSTELLEN EM2.1.3. TIMER 1+2/?AUSWAHL? EM2.1.4. COUNTDOWN/?AUSWAHL? EM2. UHR/EINSTELLEN EM2.1.4. STOPPUHR/?AUSWAHL? EM2. RADGROESSE/AUSWAHL EM2.2. - Seite 28 Allgemeiner Hinweis zum Lesen der folgenden Kapitel: Immer, wenn Sie dieses Symbol sehen: Mit den UP/DOWN Tasten den genannten Menu-Punkt anwählen und anschließend mit der M-Taste bestätigen. 3. Inbetriebnahme, Reset durch AC Taste >>> P06 Nach dem Einlegen der Batterie empfängt Sie Ihr VDO Computer automatisch im englisch- sprachigen Hauptmenu.
- Seite 29 funktioniert oder Sie ihn auf Werkseinstellungen zurücksetzen wollen, drücken Sie die AC- Taste auf der Rückseite des Gehäuses. 4. Grundeinstellungen Die Grundeinstellungen sind alle Einstellungen, die für die Bedienung des Computers und die Datenmessung erforderlich sind. Dazu gehören: Sprache, Radgröße/n, Uhrzeit. ACHTUNG: Jede Einstellung muss komplett beendet werden (Abfrage „SET OK?“...
- Seite 30 >>> P07 4.2 Messen und Einstellen der Radgröße/n Damit Ihr VDO Computer korrekt messen kann, müssen Sie zunächst den Radumfang Ihres Rades messen. Ist dieser Wert falsch eingestellt, sind alle daraus errechneten Werte, wie Geschwindigkeit, Strecke etc. falsch. Für den Einsatz Ihres VDO-Computer an zwei verschie- denen Rädern - z.B.
- Seite 31 Wenn Sie KMH –Anzeige gewählt haben, müssen Sie den Radumfang in mm ACHTUNG: eingeben (Bei gewählter MPH-Anzeige geben Sie den Radumfang in inch ein). TIPP: Notieren Sie Ihre Radumfänge auf der VDO-User-Card. Die in der Tabelle >>> P08 genannten Werte sind Näherungswerte. Diese Werte weichen je nach Marke, Reifenhöhe und Reifenprofil ab.
- Seite 32 Radgröße 2 wie oben einstellen. Nach Abschluss der Einstellroutine kehrt Ihr VDO-Computer automatisch ins Ausgangsmenu zurück. Wenn Sie Radgröße 2 nicht einstellen wollen, b halten für Rückkehr zum Ausgangsmenu TAGESTOUR/EINSTELLMENU. Achtung: Die Werkseinstellungen betragen für Rad 1 = 2155 mm und für Rad 2 = 2000 mm. Wenn Sie keine Radgrößen eingeben, arbeitet der Computer mit den Werkseinstellungen.
- Seite 33 4.3 Einstellen der Uhrzeit a c „TAGESTOUR/EINSTELLMENU“ a c „UHR/EINSTELLEN“ a c „UHR 24-H-ANZEIGE“ oder „UHR 12-H-ANZEIGE“ <<Blinkende Ziffern>> sind zum Einstellen bereit Blinkende Stunden einstellen „?WEITER?“ zur Minuteneinstellung a c Minuten einstellen „?SET OK?“ bestätigen (oder mit b zurück/korrigieren) Ihr VDO-Computer kehrt automatisch ins Ausgangsmenu TAGESTOUR/EINSTELLMENU zurück.
- Seite 34 4.4 Einstellen der Streckenzähler Sie können die Werte der Streckenzähler jederzeit (z.B. nach einem Batteriewechsel) program- mieren. Notieren Sie sich den Zählerstand von Rad 1 und 2 bevor Sie die Batterie wechseln. a c “TAGESTOUR/EINSTELLMENU” a c „KM ZAEHLER/EINSTELLEN“ a c „KM RAD 1 / EINSTELLEN“ oder „KM RAD 2 / EINSTELLEN“ <<Blinkende Ziffern>>...
- Seite 35 4.5 Umschalten von Rad 1 zu Rad 2 Wenn Sie 2 Radgrößen für 2 Räder eingestellt haben, müssen Sie den Computer vor der Fahrt auf das benutzte Rad einstellen. a c TAGESTOUR/EINSTELLMENU a c RADGROESSE/AUSWAHL, bestätigen a c RADGROESSE 1 oder RADGROESSE2 Der Wechsel der Radgroesse wird bestätigt mit „RADGROESSE ...
- Seite 36 4.6 Reset-Funktionen Zur Rückstellung/Löschung bestimmter oder aller Daten a c “TAGESTOUR/EINSTELLMENU “ a c „DATEN/RESET“ „TOUR DATEN/RESET“ oder „TOTAL KM/RESET“ oder „TOTAL ZEIT/RESET“ (nur bei C3, C4) „RESET“ bestätigen ACHTUNG Sicherheitdialog: Wollen Sie wirklich auf null stellen? b = Korrektur, RESET-Menu eine Ebene zurück b halten = zurück zu TAGESTOUR, RESET-Menu verlassen „?RESET?“...
- Seite 37 „RESET FERTIG“ erscheint kurz und Ihr VDO-Computer kehrt automatisch ins Infomenu TAGESTOUR/EINSTELLMENU zurück. Bei den jeweiligen Reset-Modi werden folgende Informationen gelöscht: TOUR DATEN RESET Tagestour, Fahrzeit, Durchschnittsgeschw., Max-Geschw. TOTAL KM RESET Gesamt km, km Rad 1, km Rad 2 TOTAL ZEIT RESET Gesamt-Fahrzeit, Fahrzeit Rad 1, Fahrzeit Rad 2 5.
- Seite 38 Fachhändler checken lassen. Drücken sie eine beliebige Taste. Der Text „RAD CHECK“ verschwindet wieder. Nach weiteren 50 km erlischt auch das Service-Intervall Symbol (Schraubenschlüssel) wieder. 6. Sleep Modus Ihr VDO-Computer ist mit einer Sleep Modus Funktion ausgestattet. Im Sleep Modus wird ein Großteil des Displays ausgeschaltet, um Batterieleistung zu sparen. Uhrzeit, Service-Intervall Anzeige und das TIMER-Symbol (falls eine Timing Funktion läuft) werden weiter angezeigt.
- Seite 39 7. Stoppuhr Manuelle Stoppuhr zum Messen der Fahrzeit für bestimmte Streckenabschnitte. Stoppuhr starten (Indikator-Symbol << >> blinkt) Wählen Sie im Infomenu die Stoppuhr: “STOPPUHR/START” für Start oder Stop Die Stoppuhr kann jederzeit durch c wieder gestartet werden oder: Stoppuhr zurücksetzen: STOPPUHR im Infomenu aufrufen 3 Sekunden gedrückt halten Nach ca.
- Seite 40 8. Navigator Funktionen Mit dem VDO-Navigator können Sie Fahrten nach Roadbooks (z.B. Moser Guide) absolvieren. Roadbooks = Tourenbeschreibungen mit km-Informationen für bestimmte Orientierungs- punkte. Der VDO-Navigator ist ein unabhängiger km-Zähler und kann vorwärts oder rückwärts zählen. Der km-Stand kann an jedem beliebigen Punkt eingestellt werden. Sie können also auch mitten in eine Tour einsteigen oder eine km-Korrektur durchführen, wenn Sie sich verfahren haben.
- Seite 41 „?NÄCHSTE?“ wählen ... mit den nächsten Ziffern fortfahren Korrektur: b einmal = zurück zur letzten Ziffer / mehrmals = mehrere Ziffern zurück / halten = zurück zum Ausgangsmenu. „?SET OK?“ bestätigen „SET FERTIG“ erscheint zur Bestätigung und Ihr VDO-Computer kehrt automatisch ins Aus- gangsmenu TAGESTOUR/EINSTELLMENU zurück.
- Seite 42 9. Timing Funktionen Ihr VDO-Computer verfügt über 5 verschiedene Timing-Funktionen. Wenn eine der Timing Funktionen läuft, blinkt grundsätzlich das TIMING-Indikator-Symbol oben links im Display << >> Der Einstell-/Messbereich für alle Timing Funktionen ist 0:00:00 h bis 24:00:00 h TIMER 1: Sie können eine Zeit programmieren, z.B. für Intervalltraining. TIMER 1 zählt ab Null vorwärts.
- Seite 43 ausgewählt ist und gestartet wurde, haben Sie über das Informationsmenu DSCHN GESCHW. Zugriff auf Zusatzfunktion MEHR, siehe 9.4. STOPPUHR: Manuelle Stoppuhr zum Messen der Fahrzeit für bestimmte Streckenabschnitte. 9.1 Timing Funktion auswählen a c „TAGESTOUR/EINSTELLMENU a c „TIMING/AUSWAHL“ „TIMING/?AUSWAHL?“ Hinweis: Beim Bestätigen der „?AUSWAHL?“ erscheint immer die zuletzt gewählte Timing- Funktion.
- Seite 44 menu-Ebene im Menu IM4 angezeigt. Hinweis: Wenn Sie die Modi TIMER oder COUNTDOWN gewählt haben, aber keine Zeit- Werte einprogrammiert haben, erscheint im Informations-Menu der Hinweis „TIMER ERROR“ oder „COUNTDOWN ERROR“. 9.2 TIMER/COUNTDOWN programmieren Während die Stoppuhr keine weitere Voreinstellung von Ihnen verlangt, ist für die Funktionen Timer und Countdown-Zähler zunächst die Programmierung der Zeitintervalle erforderlich.
- Seite 45 „TIMER1/TIMER2/COUNTDOWN SET FERTIG“ erscheint kurz und Ihr VDO-Computer kehrt automatisch ins Ausgangsmenu TAGESTOUR/EINSTELLMENU zurück. 9.3 Timer/Countdown/Stoppuhr Start/Stopp, zurücksetzen, Beep Timer/Countdown/Stoppuhr starten: Wählen Sie im Infomenu die (von Ihnen ausgewählte) Timing-Funktion “TIMER 1/START“ ,“TIMER 2/START“ ,“TIMER 1+2/START“ ,“COUNTDOWN/START“ oder “STOPUHR/START” für Start/Stop Timer/Countdown/Stoppuhr zurücksetzen Timer und Countdown verfügen über eine „fast reset“-Funktion: Timing Funktion im Infomenu aufrufen...
- Seite 46 Nach ca. 3 sec. wird der Timer auf NULL zurückgesetzt oder der Countdown wird auf die eingestellte Startzeit zurückgestellt. Schlussabfrage Countdown Nach Ablauf einer COUNTDOWN-Zeit erfolgt automatisch die Abfrage „?RESET?“ Wenn Sie hier mit c bestätigen, wird wieder die programmierte COUNTDOWN-Zeit angezeigt. Der COUNTDOWN kann jetzt neu gestartet werden.
- Seite 47 Ende der Countdown-Zeit erreichen werden. Sie werden über die aktuelle Durchschnittsge- schwindigkeit ermittelt. Die Daten werden jeweils nach 10 Sek. aktualisiert. Die Rest-km sind die km, die Sie in der noch verbleibenden Countdown-Zeit voraussichtlich noch fahren werden. Auch hier werden die Daten jeweils nach 10 Sek. aktualisiert. Solange Sie den Countdown Zähler nach Ablauf nicht mit „?RESET?“...
-
Seite 48: Fehlerbehebung
10. Fehlerbehebung Hier finden Sie eine Liste möglicher Fehler, ihrer Ursachen und was sie dagegen tun können: Fehler Mögliche Ursache Behebung Halbe Segmente in der Computer-Software läuft AC-Taste auf der Gehäuse- Anzeige (z.B. nach einem nach Batteriewechsel Rückseite betätigen Batteriewechsel) nicht korrekt Keine Geschwindigkeits- Abstand von Sensor zu... - Seite 49 Keine Geschwindigkeits- Radumfang ist nicht kor- Radumfang einstellen Anzeige rekt eingestellt oder steht auf Null Anzeige wird schwach Batterie leer Batterie prüfen, evtl. ersetzen Anzeige wird schwach Temperaturen unter 5° Bei normalen Temperaturen machen die Anzeige träge arbeitet die Anzeige wieder normal 11.
- Seite 50 Teile nicht geöffnet wurden (Ausnahme: Batteriefach des Computers), keine Gewalt angewen- det wurde und keine mutwillige Beschädigung vorliegt. Bitte bewahren Sie den Kaufbeleg sorgfältig auf, da er im Reklamationsfall vorgelegt werden muss. Bei einer berechtigten Reklamation erhalten Sie von uns ein vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des identischen Modells besteht nicht, wenn durch Modellwechsel die Produktion des reklamierten Modells eingestellt wurde.
- Seite 51 12. Technische Spezifikationen Computer: ca. 45 x 52 x 16 mm, Gewicht: ca. 45 g Lenkerhalterung: Gewicht: ca. 15 g Sensor: Gewicht ca. 20 g Batterie Computer: 3V, Type 2032 Batterie Lebensdauer: 600 Fahr-Stunden, ca.. 12.000 KM (7400 M) Arbeits-Temperatur des Displays: -15 °C to +60 °C Geschwindigkeits-Bereich: bei Radgröße 2155 mm, min 2.5 km/h, max 199.5 km/h Fahrzeit Messbereich: bis 23:59:59 HH:MM:SS Stoppuhr Messbereich (nur bei C2, C3, C4): bis 23:59:59 HH:MM:SS...
