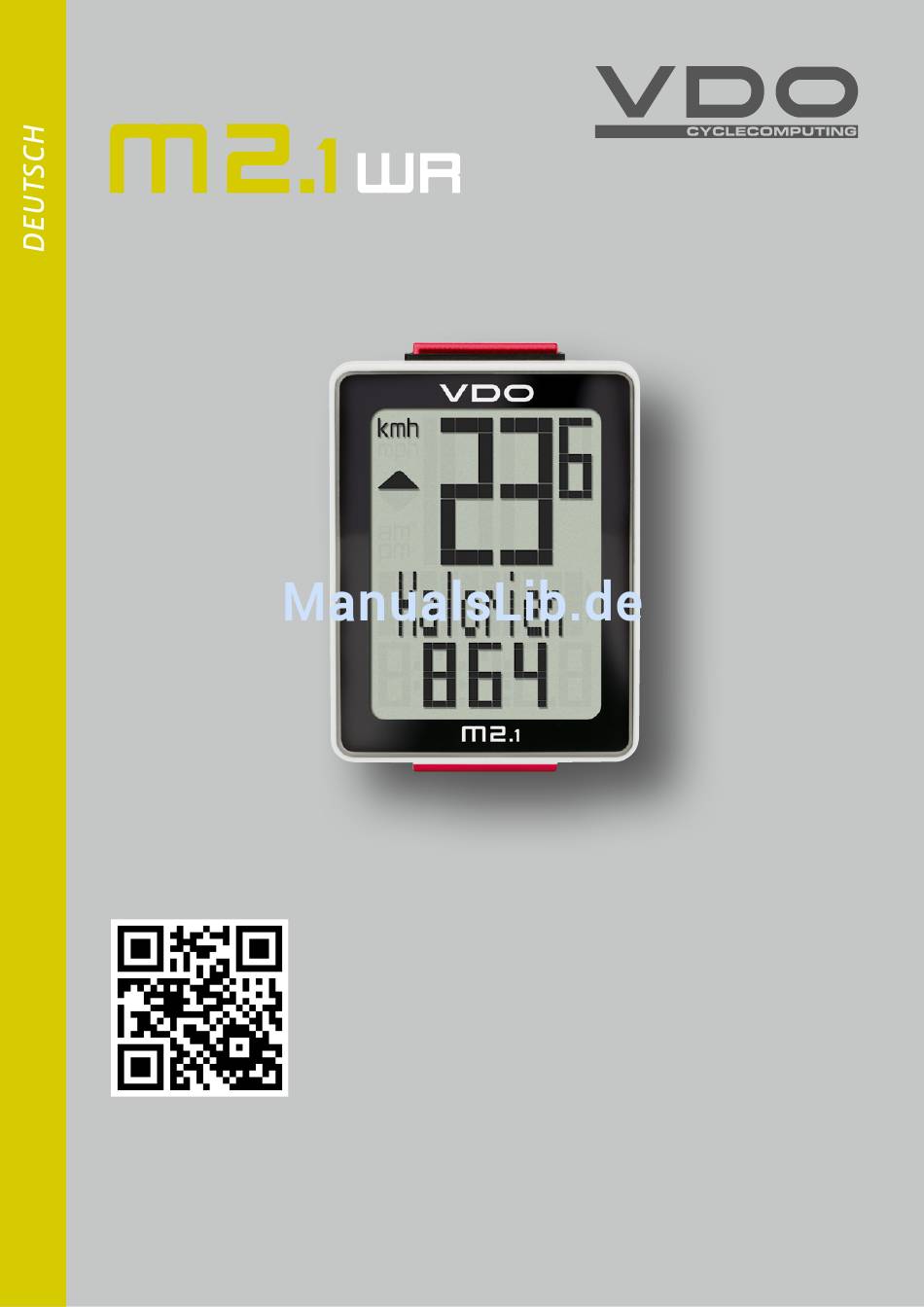

- Seite 1 M2.1 WR Montage-Video Bedien-Video Einstell-Video www.vdocyclecomputing.com/service...
-
Seite 2: Inhaltsverzeichnis
M2.1 WR Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tipps. -
Seite 3: Das Display

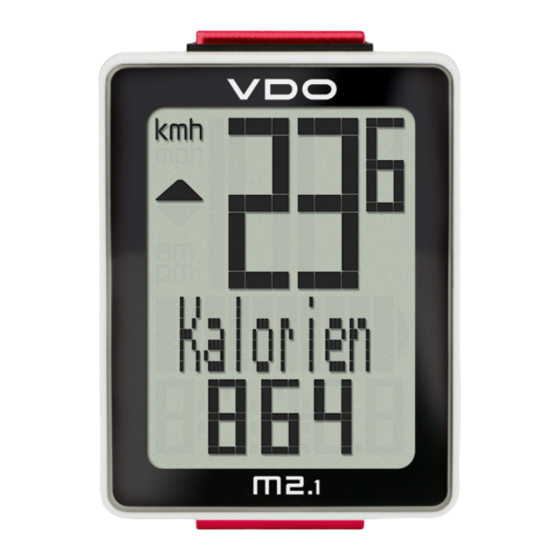

M2.1 WR Das Display Der VDO M2.1 WR hat ein großes, sehr gut ablesbares Dis- play. Das Display kann in 3 Bereiche unterteilt werden. – Im oberen Bereich des Displays wird permanent die OBEN aktuelle Geschwindigkeit angezeigt. Neben der Geschwindigkeits-Anzeige erscheint, die Anzeige MITTE für „am“... -
Seite 4: Die Funktionen
M2.1 WR Die Funktionen Der VDO M2.1 WR hat folgende Funktionen Aktuelle Geschwindigkeit bei einem Radumfang von 2155 mm beträgt die maximal mögliche Geschwindigkeit 199 kmh oder 124 mph. Aktuelle Strecke Die aktuelle Strecke zählt bis 999,99 KM oder Meilen. - Seite 5 M2.1 WR Die Funktionen Aktueller Kalorienverbrauch Berechneter Kalorien-Verbrauch auf der aktuellen Tour. Aktuelle Uhrzeit (im 24-h oder 12-h-Format) 24-H-Format 12-H-Format Gesamt-Strecke (Summe aller Tagestouren) Die Gesamt-Strecke zählt bis 99.999 KM oder Meilen. Beim Überschreiten dieses Wertes beginnt die Gesamtstrecken-Zählung wieder bei Null.
-
Seite 6: Die Bedienung Während Der Fahrt
M2.1 WR Die Bedienung während der Fahrt Während der Fahrt können die Anzeige-Funktionen über die Taste BIKE abgerufen werden. Durch einen kurzen Druck auf die Taste BIKE wird die nächste Funktion ins Display gebracht. Mit der SET-Taste (kurz) kann man Rückwärts durch die Funktionen blättern. -
Seite 7: Montage Der Halterung Und Des Sensors
M2.1 WR Montage der Halterung und des Sensors Beginnen Sie mit der Montage von Sensor und Magnet. SENSOR STEP 1 Legen Sie das Unterleg-Gummi unter den Sensor. Montieren Sie den Sensor auf der Gabelseite, an der Sie später den Computer am Lenker montieren wollen (rechts oder links) mit beiliegendem Kabelbinder (zunächst lose, noch nicht... -
Seite 8: Computer In Die Halterung Einsetzen
M2.1 WR Einsetzen des Computers in die Halterung Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung. LOCK Und so geht es: STEP 1 Computer in 10 Uhr-Position in die Halterung einsetzen. UNLOCK STEP 2 Computer nach rechts auf 12-Uhr-Position drehen, und in das Haltesystem einrasten. -
Seite 9: Schlaf-Modus
M2.1 WR Schlaf-Modus Wenn Sie eine Pause machen und der M2.1 WR noch in der Halterung ist, geht der Computer nach 5 Minuten in den Stand-By-Modus. Wenn Sie jetzt weiterfahren, haben Sie eine Auto-Start- Funktion. Der VDO M2.1 WR wechselt sofort wieder in den Funktions-Modus. -
Seite 10: Die Einstellungen
M2.1 WR Die Einstellungen – Sprache Beim VDO M2.1 WR können Sie folgende Sprachen für die Display-Anzeige einstellen – Deutsch – Englisch – Französisch – Italienisch – Spanisch – Niederländisch – Polnisch Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü... -
Seite 11: Radumfang In Mm/Inch
M2.1 WR Die Einstellungen – Radumfang Sie können am VDO M2.1 WR den Abroll-Umfang ihres Rades einstellen. Radumfang Radumfang Je genauer Sie diese Einstellung vornehmen, umso genauer Reifengrösse ETRTO in mm in inch 16 x 1,75 47-305 1272 50,1 ist Ihre Geschwindigkeits-Anzeige und Ihre Messung der... - Seite 12 M2.1 WR Die Einstellungen – Radumfang So stellen Sie den Radumfang ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für den Radumfang. Mit der SET-Taste öffnen Sie die Einstellung für den Radumfang.
- Seite 13 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M2.1 WR kehrt in den Funktions-Modus zurück.
-
Seite 14: Die Einstellungen - Einheit
Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M2.1 WR kehrt in den Funktions-Modus zurück. -
Seite 15: Die Einstellungen - Uhrzeit
M2.1 WR Die Einstellungen – Uhrzeit Sie können im VDO M2.1 WR die Uhrzeit im 12-Stunden AM/ PM-Format oder im 24-Stunden-Format einstellen. Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für die Uhrzeit. - Seite 16 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M2.1 WR kehrt in den Funktions-Modus zurück.
- Seite 17 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M2.1 WR kehrt in den Funktions-Modus zurück.
-
Seite 18: Die Einstellungen - Einstellen Der Gesamtstrecke
M2.1 WR Die Einstellungen – Einstellen der Gesamtstrecke Sie können am VDO M2.1 WR die gefahrene Gesamtstrecke einstellen. Z. B. am Beginn der neuen Radsaison können Sie hier Ihre Daten eingeben. ACHTUNG: Der M2.1 WR hat eine Datenspeicherung. Beim Batteriewechsel gehen keine Daten verloren. -
Seite 19: Die Einstellungen - Einstellung Der Gesamt-Fahrzeit
M2.1 WR Die Einstellungen – Einstellung der Gesamt-Fahrzeit Am VDO M2.1 WR können Sie die Gesamt-Fahrzeit einstellen. Z.B. zu Beginn der neuen Radsaison können Sie hier Ihre Gesamt-Fahrzeit (Summe der Fahrzeit aller Touren) einstellen. ACHTUNG: Der VDO M2.1 WR hat eine Datenspeicherung. - Seite 20 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M2.1 WR kehrt in den Funktions-Modus zurück.
-
Seite 21: Die Einstellungen - Einstellen Der Gesamtkalorien
M2.1 WR Die Einstellungen – Einstellen der Gesamtkalorien Sie können am VDO M2.1 WR die verbrauchten Gesamt- kalorien einstellen. Z. B. am Beginn der neuen Radsaison können Sie hier Ihre Daten eingeben. ACHTUNG: Der M2.1 WR hat eine Datenspeicherung. Beim Batteriewechsel gehen keine Daten verloren. -
Seite 22: Tourdaten Nach Der Fahrt Zurückstellen
M2.1 WR Tourdaten nach der Fahrt zurückstellen Nach jeder Tagestour können Sie die Daten dieser Tagestour wieder auf Null zurückstellen. Der VDO M2.1 WR ist bereit für die nächste Tagestour. ACHTUNG: Ihre Gesamt-Strecke (insgesamt gefahrene Kilometer), Gesamt-Fahrzeit und Gesamt-Kalorien werden nicht auf NULL zurückgestellt. -
Seite 23: Batterie-Status-Anzeige
M2.1 WR Batterie-Status Anzeige Der M2.1 WR hat eine Batterie-Warnung. Im Display erscheint die Anzeige: „Computer schwach“. Diese Batterie-Warnung bestätigen Sie mit der BIKE-Taste. Sie können noch ca. eine Woche weiterfahren. Wechseln Sie möglichst bald nach der Batterie-Warnung die Batterie. -
Seite 24: Garantiebedingungen
M2.1 WR Garantiebedingungen VDO Cycle Parts gewährt für Ihren VDO-Computer eine Bei einer berechtigten Reklamation erhalten Sie von uns ein Garantie von 2 Jahren ab Kaufdatum. Die Garantie vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des erstreckt sich auf Material- und Verarbeitungsfehler am Com- identischen Modells besteht nicht, wenn durch Modellwechsel puter selbst, am Sensor/Sender und an der Lenkerhalterung. -
Seite 25: Fehlerbehebung
M2.1 WR Fehlerbehebung Fehler Mögliche Ursache Behebung Halbe Segmente in der Anzeige Computer-Software läuft nach Batterie herausnehmen und erneut (z.B. nach einem Batteriewechsel) Batteriewechsel nicht korrekt einsetzen Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet... -
Seite 26: Korrekte Entsorgung Dieses Produkts (Elektromüll)
EU-Konformitätserklärung Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstr. erklären, dass der VDO Fahrrad- computer VDO M2.1 WR bei bestimmungsgemäßer Verwen- dung den grundlegenden Anforderungen der CE-Bestim- mungen entspricht. Die Konformitäts-Erklärung finden Sie unter: www.vdocyclecomputing.com. - Seite 27 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
