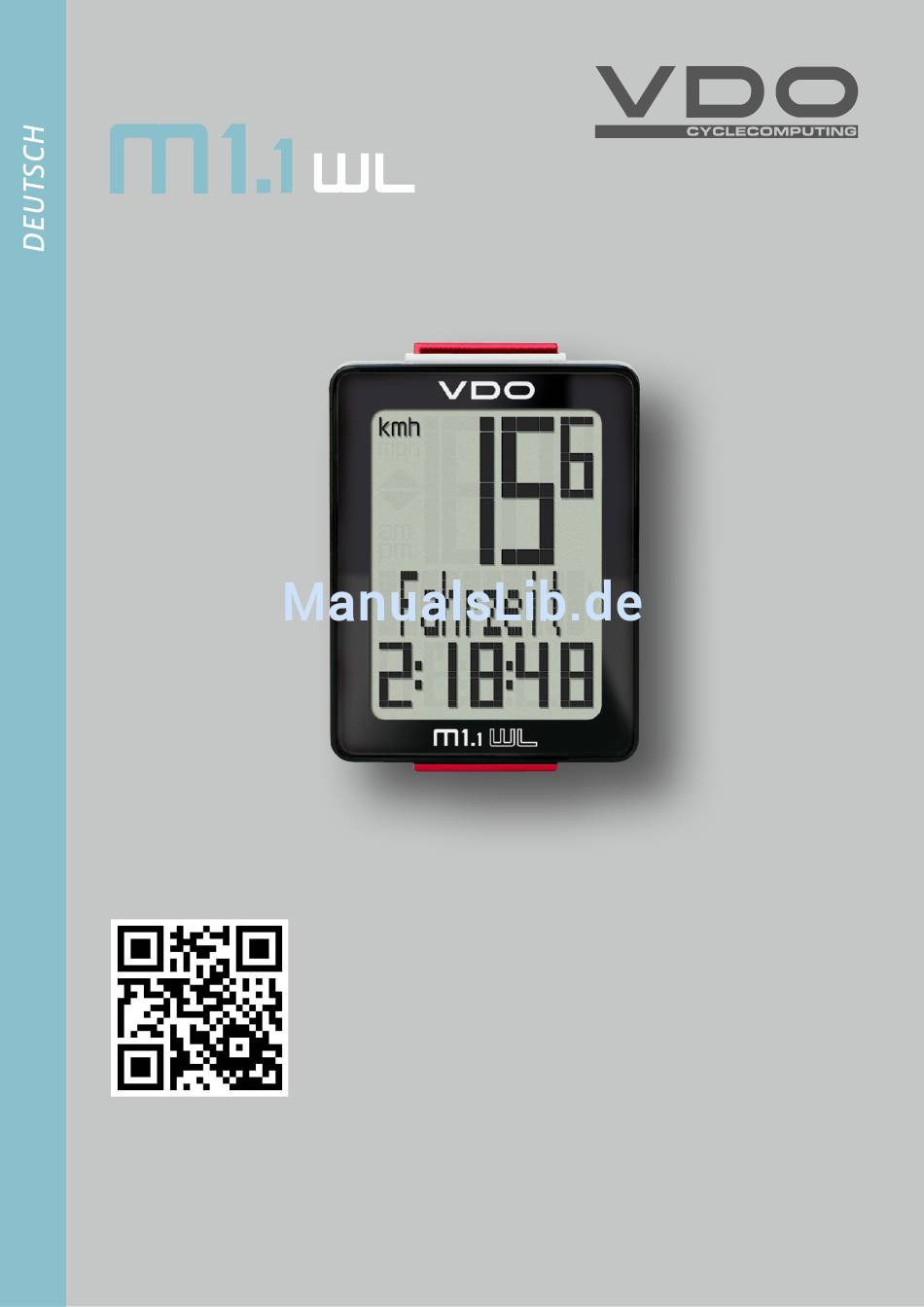

- Seite 1 M1.1 WL Montage-Video Bedien-Video Einstell-Video www.vdocyclecomputing.com/service...
-
Seite 2: Inhaltsverzeichnis
M1.1 WL Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tipps. -
Seite 3: Das Display

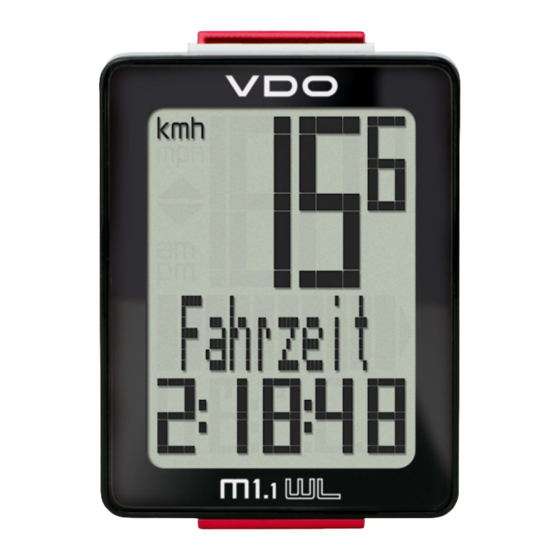

M1.1 WL Das Display Der VDO M1.1 WL hat ein großes, sehr gut ablesbares Display. Das Display kann in 3 Bereiche unterteilt werden. – Im oberen Bereich des Displays wird permanent die aktuelle Geschwindigkeit angezeigt. OBEN Neben der Geschwindigkeits-Anzeige erscheint, die Anzeige für „am“... -
Seite 4: Die Funktionen
M1.1 WL Die Funktionen Der VDO M1.1 WL hat folgende Funktionen Aktuelle Geschwindigkeit bei einem Radumfang von 2155 mm beträgt die maximal mögliche Geschwindigkeit 199 kmh oder 124 mph. Aktuelle Strecke Die aktuelle Strecke zählt bis 999,99 KM oder Meilen. -
Seite 5: Die Bedienung Während Der Fahrt
Mit der SET-Taste (kurz) kann man Rückwärts durch die Funktionen blättern. BIKE Die Funkübertragung der Geschwindigkeit Der VDO M1.1 WL hat eine analoge Funkübertragung. Hinweis: Analoge Funkübertragung kann durch LED-Scheinwerfer gestört werden. Die Funkreichweite beträgt ca. 75 cm zwischen dem Sender Im Großraum 63500 Seligenstadt (+/- 5 KM) kann es... -
Seite 6: Montage Der Lenkerhalterung
M1.1 WL Montage der Lenkerhalterung Sie können den Computer rechts oder links am Lenker montieren oder mittig auf dem Vorbau. Entsprechend – montieren Sie die Lenkerhalterung. STEP 1 Entscheiden Sie, ob Lenker- oder Vorbau-Montage gewünscht ist. STEP 2 Entsprechend den Fuß der Lenkerhalterung um 90° drehen. -
Seite 7: Montage Des Geschwindigkeits-Senders
M1.1 WL Montage des Geschwindigkeits-Senders Der Sender kann rechts oder links am Gabelholm montiert werden. Hinweis: Wenn Sie den Computer auf dem Vorbau oder links am Lenker montiert haben, dann MUSS der Geschwindigkeits-Sender am LINKEN Gabelholm montiert werden. STEP 1 Legen Sie das Unterleg-Gummi unter den Sender. -
Seite 8: Computer In Die Halterung Einsetzen
M1.1 WL Einsetzen des Computers in die Halterung Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung. LOCK Und so geht es: STEP 1 Computer in 10 Uhr-Position in die Halterung einsetzen. UNLOCK STEP 2 Computer nach rechts auf 12-Uhr-Position drehen, und in das Haltesystem einrasten. -
Seite 9: Schlaf-Modus Und Funkempfänger
M1.1 WL Schlaf-Modus und Funkempfänger Wenn Sie eine Pause machen und der M1.1 WL noch in der Lenkerhalterung ist, geht der Computer nach 5 Minuten in den Stand-By-Modus. Der Funkempfänger ist noch AN. Das erkennen Sie an dem blinkenden Antennen-Symbol. -
Seite 10: Die Einstellungen
M1.1 WL Die Einstellungen – Sprache Beim VDO M1.1 WL können Sie folgende Sprachen für die Display-Anzeige einstellen – Deutsch – Englisch – Französisch – Italienisch – Spanisch – Niederländisch – Polnisch Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü... -
Seite 11: Die Einstellungen - Radumfang
M1.1 WL Die Einstellungen – Radumfang Sie können am VDO M1.1 WL den Abroll-Umfang ihres Rades einstellen. Radumfang Radumfang Je genauer Sie diese Einstellung vornehmen, umso genauer Reifengrösse ETRTO in mm in inch 16 x 1,75 47-305 1272 50,1 ist Ihre Geschwindigkeits-Anzeige und Ihre Messung der... - Seite 12 M1.1 WL Die Einstellungen – Radumfang So stellen Sie den Radumfang ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für den Radumfang. Mit der SET-Taste öffnen Sie die Einstellung für den Radumfang.
- Seite 13 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1.1 WL kehrt in den Funktions-Modus zurück.
-
Seite 14: Die Einstellungen - Einheit
Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1.1 WL kehrt in den Funktions-Modus zurück. -
Seite 15: Die Einstellungen - Uhrzeit
M1.1 WL Die Einstellungen – Uhrzeit Sie können im VDO M1.1 WL die Uhrzeit im 12-Stunden AM/ PM-Format oder im 24-Stunden-Format einstellen. Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für die Uhrzeit. - Seite 16 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1.1 WL kehrt in den Funktions-Modus zurück.
- Seite 17 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1.1 WL kehrt in den Funktions-Modus zurück.
-
Seite 18: Die Einstellungen - Einstellen Der Gesamtstrecke
M1.1 WL Die Einstellungen – Einstellen der Gesamtstrecke Sie können am VDO M1.1 WL die gefahrene Gesamtstrecke einstellen. Z. B. am Beginn der neuen Radsaison können Sie hier Ihre Daten eingeben. ACHTUNG: Der M1WL hat eine Datenspeicherung. Beim Batteriewechsel gehen keine Daten verloren. -
Seite 19: Tourdaten Nach Der Fahrt Zurückstellen
M1.1 WL Tourdaten nach der Fahrt zurückstellen Nach jeder Tagestour können Sie die Daten dieser Tagestour wieder auf Null zurückstellen. Der VDO M1.1 WL ist bereit für die nächste Tagestour. ACHTUNG: Ihre Gesamt-Strecke (insgesamt gefahrene Kilometer) wird nicht auf NULL zurückgestellt. -
Seite 20: Batterie-Status-Anzeige
M1.1 WL Batterie-Status Anzeige Der M1.1 WL hat eine Batterie-Warnung. Im Display erscheint die Anzeige: „Computer schwach“. Diese Batterie-Warnung bestätigen Sie mit der BIKE-Taste. Sie können noch ca. eine Woche weiterfahren. Wechseln Sie möglichst bald nach der Batterie-Warnung die Batterie. -
Seite 21: Batteriewechsel Im Sender
M1.1 WL Batteriewechsel im Geschwindigkeits-Sender Die Batterie im Geschwindigkeits-Sender sollte jährlich gewechselt werden, um eine einwandfreie Funktion der Funkübertragung zu gewährleisten. Sie benötigen eine Batterie 3V-Type 2032. Wir empfehlen eine Markenbatterie von Sony, Panasonic, Varta oder Duracell. Und so geht es:... -
Seite 22: Garantiebedingungen
M1.1 WL Garantiebedingungen VDO Cycle Parts gewährt für Ihren VDO-Computer eine Bei einer berechtigten Reklamation erhalten Sie von uns ein Garantie von 2 Jahren ab Kaufdatum. Die Garantie vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des erstreckt sich auf Material- und Verarbeitungsfehler am Com- identischen Modells besteht nicht, wenn durch Modellwechsel puter selbst, am Sensor/Sender und an der Lenkerhalterung. -
Seite 23: Fehlerbehebung
M1.1 WL Fehlerbehebung Fehler Mögliche Ursache Behebung Halbe Segmente in der Anzeige Computer-Software läuft nach Batterie herausnehmen und erneut (z.B. nach einem Batteriewechsel) Batteriewechsel nicht korrekt einsetzen Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet... -
Seite 24: Korrekte Entsorgung Dieses Produkts (Elektromüll)
Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Die Konformitäts-Erklärung finden Sie unter: Neustadt/Weinstr. erklären, dass der VDO Fahrradcomputer www.vdocyclecomputing.com. mit Funkübertragung VDO M1.1 WL und des A1-Sender bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen gemäß Artikel 3 der R&TTERichtlinie 1999/5/ EG entsprechen. - Seite 25 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
