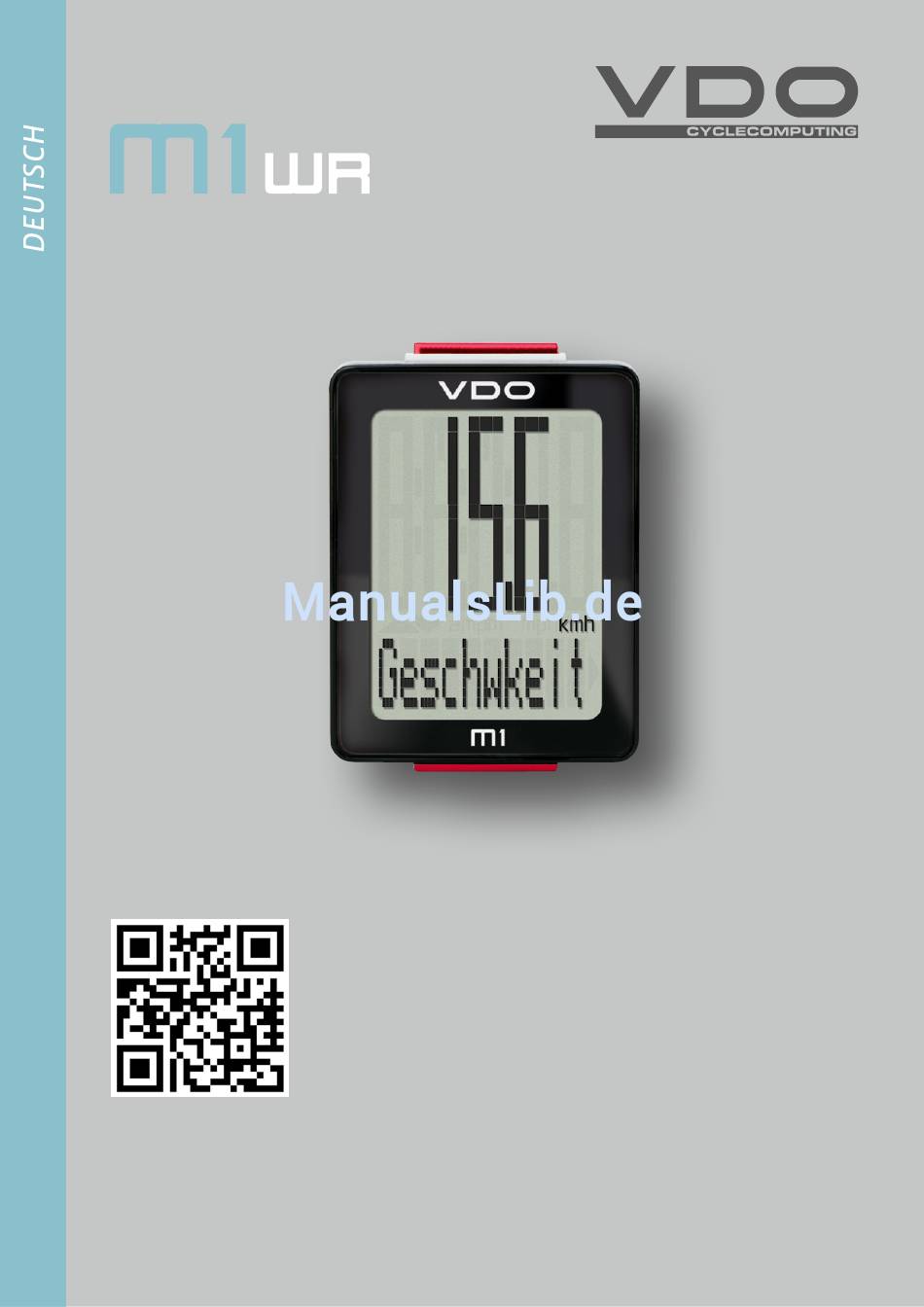

M1 WR
Montage-Video
Bedien-Video
Einstell-Video
www.vdocyclecomputing.com/service
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VDO Cyclecomputing M1 WR

Inhaltszusammenfassung für VDO Cyclecomputing M1 WR

  • Seite 1 M1 WR Montage-Video Bedien-Video Einstell-Video www.vdocyclecomputing.com/service...

  • Seite 2: Inhaltsverzeichnis

    M1 WR Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tipps.

  • Seite 3: Das Display

    M1 WR Das Display Der VDO M1 WR hat ein großes, sehr gut ablesbares Display. Das Display kann in 3 Bereiche unterteilt werden. – Im oberen Bereich des Displays wird der Wert zu der ausgewählten Funktion angezeigt. OBEN – Im mittleren Bereich erscheint, die Anzeige für „am“...

  • Seite 4: Die Funktionen

    M1 WR Die Funktionen Der VDO M1 WR hat folgende Funktionen Aktuelle Geschwindigkeit bei einem Radumfang von 2155 mm beträgt die maximal mögliche Geschwindigkeit 199 kmh oder 124 mph. Aktuelle Strecke Die aktuelle Strecke zählt bis 999,99 KM oder Meilen.

  • Seite 5: Die Bedienung Während Der Fahrt

    Siehe Seite 16: Die Einstellungen – Auswahl für die Geschwindigkeits-Anzeige Schlaf-Modus Wenn Sie eine Pause machen und der M1 WR noch in der Halterung ist, geht der Computer nach 5 Minuten in den Stand-By-Modus. Wenn Sie jetzt weiterfahren, haben Sie eine Auto-Start- Funktion.

  • Seite 6: Montage Der Halterung Und Des Sensors

    M1 WR Montage der Halterung und des Sensors Beginnen Sie mit der Montage von Sensor und Magnet. SENSOR STEP 1 Legen Sie das Unterleg-Gummi unter den Sensor. Montieren Sie den Sensor auf der Gabelseite, an der Sie später den Computer am Lenker montieren wollen (rechts oder links) mit beiliegendem Kabelbinder (zunächst lose, noch nicht...

  • Seite 7: Computer In Die Halterung Einsetzen

    M1 WR Einsetzen des Computers in die Halterung Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung. LOck Und so geht es: STEP 1 UNLOck Computer in 10 Uhr-Position in die Halterung einsetzen. STEP 2 Computer nach rechts auf 12-Uhr-Position drehen, und in das Haltesystem einrasten.

  • Seite 8: Die Einstellungen

    M1 WR Die Einstellungen – Sprache Beim VDO M1 WR können Sie folgende Sprachen für die Display-Anzeige einstellen – Deutsch – Englisch – Französisch – Italienisch – Spanisch – Niederländisch – Polnisch Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü...

  • Seite 9: Die Einstellungen - Radumfang

    M1 WR Die Einstellungen – Radumfang Sie können am VDO M1 WR den Abroll-Umfang ihres Rades einstellen. Radumfang Radumfang Je genauer Sie diese Einstellung vornehmen, umso genauer Reifengrösse ETRTO in mm in inch 16 x 1,75 47-305 1272 50,1 ist Ihre Geschwindigkeits-Anzeige und Ihre Messung der...
  • Seite 10 M1 WR Die Einstellungen – Radumfang So stellen Sie den Radumfang ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für den Radumfang. Mit der SET-Taste öffnen Sie die Einstellung für den Radumfang.
  • Seite 11 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1 WR kehrt in den Funktions-Modus zurück.

  • Seite 12: Einheit

    Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1 WR kehrt in den Funktions-Modus zurück.

  • Seite 13: Die Einstellungen - Uhrzeit

    M1 WR Die Einstellungen – Uhrzeit Sie können im VDO M1 WR die Uhrzeit im 12-Stunden AM/ PM-Format oder im 24-Stunden-Format einstellen. Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für die Uhrzeit.
  • Seite 14 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1 WR kehrt in den Funktions-Modus zurück.
  • Seite 15 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1 WR kehrt in den Funktions-Modus zurück.

  • Seite 16: Auswahl Für Die Geschwindigkeits-Anzeige

    Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1 WR kehrt in den Funktions-Modus zurück.

  • Seite 17: Die Einstellungen - Einstellen Der Gesamtstrecke

    M1 WR Die Einstellungen – Einstellen der Gesamtstrecke Sie können am VDO M1 WR die gefahrene Gesamtstrecke einstellen. Z. B. am Beginn der neuen Radsaison können Sie hier Ihre Daten eingeben. ACHTUNG: Der M1 WR hat eine Datenspeicherung. Beim Batteriewechsel gehen keine Daten verloren.

  • Seite 18: Tourdaten Nach Der Fahrt Zurückstellen

    M1 WR Tourdaten nach der Fahrt zurückstellen Nach jeder Tagestour können Sie die Daten dieser Tagestour wieder auf Null zurückstellen. Der VDO M1 WR ist bereit für die nächste Tagestour. ACHTUNG: Ihre Gesamt-Strecke (insgesamt gefahrene Kilometer) wird nicht auf NULL zurückgestellt.

  • Seite 19: Batterie-Status-Anzeige

    M1 WR Batterie-Status Anzeige Der M1 WR hat eine Batterie-Warnung. Im Display erscheint die Anzeige: „Computer schwach“. Diese Batterie-Warnung bestätigen Sie mit der BIKE-Taste. Sie können noch ca. eine Woche weiterfahren. Wechseln Sie möglichst bald nach der Batterie-Warnung die Batterie.

  • Seite 20: Garantiebedingungen

    M1 WR Garantiebedingungen VDO Cycle Parts gewährt für Ihren VDO-Computer eine Bei einer berechtigten Reklamation erhalten Sie von uns ein Garantie von 2 Jahren ab Kaufdatum. Die Garantie vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des erstreckt sich auf Material- und Verarbeitungsfehler am Com- identischen Modells besteht nicht, wenn durch Modellwechsel puter selbst, am Sensor/Sender und an der Lenkerhalterung.

  • Seite 21: Fehlerbehebung

    M1 WR Fehlerbehebung Fehler Mögliche Ursache Behebung Halbe Segmente in der Anzeige Computer-Software läuft nach Batterie herausnehmen und erneut (z.B. nach einem Batteriewechsel) Batteriewechsel nicht korrekt einsetzen Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet...

  • Seite 22: Korrekte Entsorgung Dieses Produkts (Elektromüll)

    Dieses Produkt darf nicht zusammen mit anderem Gewerbe- müll entsorgt werden. EU-Konformitätserklärung Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstr. erklären, dass der VDO Fahrrad- computer VDO M1 WR bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen der CE-Bestimmungen entspricht. Die Konformitäts-Erklärung finden Sie unter: www.vdocyclecomputing.com.
  • Seite 23 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
