- Seite 1 Montage-Video Bedien-Video Einstell-Video www.vdocyclecomputing.com/service...
-
Seite 2: Verpackungsinhalt
M3 WR Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tipps. -
Seite 3: Inhaltsverzeichnis
M3 WR Inhaltsverzeichnis Das Display ..............04 Navigator ............... 29 Die Tasten ..............06 Navigator auf NULL zurückstellen ......30 Die Funktionen .............. 07 Trip-Section-Zähler ............31 Abrufen der Gesamtwerte ........... 10 Trip-Section-Zähler auf NULL zurückstellen ..... 32 Die Bedienung während der Fahrt ......12 Tourdaten nach der Fahrt zurückstellen .... -
Seite 4: Das Display

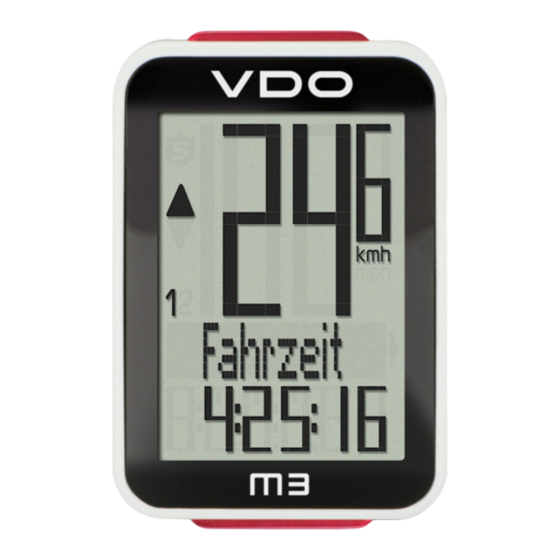

M3 WR Das Display Der VDO M3 hat ein großes, sehr gut ablesbares Display. Das Display kann in 3 Bereiche unterteilt werden. Bereich 1: Im oberen Bereich des Displays wird permanent die aktuelle Bereich 1 Geschwindigkeit angezeigt. Bereich 2: Im mittleren Bereich erscheint im Klartext die Beschreibung Bereich 2 der ausgewählten Anzeige-Funktion. - Seite 5 M3 WR Das Display Im linken Display-Bereich neben der Geschwindigkeits- Anzeige finden Sie die Symbole: „ “: Das Symbol ist AN, wenn der Trip-Section-Zähler gestartet wurde. Nähere Beschreibung des Trip-Section-Zählers finden Sie auf Seite 31. „ “ oder „ “...
-
Seite 6: Die Tasten
M3 WR Die Tasten Der VDO M3 hat 2 Tasten. Im Funktions-Modus: – In den Funktionen rückwärts blättern – Öffnen des Einstell-Modus (Taste gedrückt halten) – Aufruf der Gesamt-Werte für Strecke und Fahrzeit (Taste gedrückt halten) Im Einstell-Modus: – Einstellung öffnen –... -
Seite 7: Die Funktionen
M3 WR Die Funktionen Der VDO M3 hat folgende Funktionen: Aktuelle Geschwindigkeit Die aktuelle Geschwindigkeit wird permanent im Display angezeigt. Bei einem Radumfang von 2155 mm beträgt die maximal mögliche Geschwindigkeit 199 kmh oder 124 mph. Aktuelle Strecke Die aktuelle Strecke (Strecke der aktuellen Tour) zählt bis 9.999,99 KM oder Meilen. - Seite 8 M3 WR Die Funktionen Teil-Zeit Der VDO M3 hat einen Trip Section Zähler. Der Trip-Section-Zähler ist vergleichbar mit einer Stoppuhr. Wenn der Trip-Section-Zähler läuft, wird wie bei einer Stoppuhr die Teil-Zeit erfasst. Zusätzlich wird bei laufenden Trip-Section-Zähler auch noch die Teil-Strecke erfasst.
- Seite 9 M3 WR Die Funktionen Navigator Der Navigator ist ein ZWEITER, völlig unabhängiger Tages-Streckenzähler. Der Navigator dient zum Ausmessen von Teilstrecken. Besonders wenn man eine Tour nach einem „Roadbook“ nachfährt ist der Navigator sehr hilfreich. Der Navigator kann: – beliebig oft und unabhängig vom Tages-Strecken-Zähler auf NULL zurückgestellt werden...
-
Seite 10: Abrufen Der Gesamtwerte
M3 WR Abrufen der Gesamtwerte Die Gesamtwerte für die gefahrene Strecke und die Fahrzeit werden getrennt von den Daten der AKTUELLEN Tour abgerufen. Halten Sie dazu die SET-Taste gedrückt bis sich das Menu öffnet. Mit der SET-Taste öffnen Sie die Anzeige der Totalwerte. - Seite 11 M3 WR Abrufen der Gesamtwerte Wenn Sie auch mit Rad 2 unterwegs waren, werden beim weiteren Blättern mit der BIKE-Taste hier auch die Werte für Rad 2 angezeigt. Mit der BIKE-Taste blättern Sie weiter zu Gesamt-Strecke Rad 2 Mit der BIKE-Taste blättern Sie weiter zu Gesamt-Fahrzeit Rad 2 Mit der BIKE-Taste können Sie auch die Gesamtwerte...
-
Seite 12: Die Bedienung Während Der Fahrt
M3 WR Die Bedienung während der Fahrt Während der Fahrt können die Anzeige-Funktionen über die Taste BIKE abgerufen werden (blättern vorwärts durch die Funktionen). Durch einen kurzen Druck auf die Taste BIKE wird die nächste Funktion ins Display gebracht. Durch einen kurzen Druck auf die SET-Taste können Sie auch rückwärts durch die Funktionen blättern. -
Seite 13: Montage Der Halterung Und Des Sensors
M3 WR Montage der Halterung und des Sensors Beginnen Sie mit der Montage von Sensor und Magnet. SENSOR STEP 1 Legen Sie das Unterleg-Gummi unter den Sensor. Montieren Sie den Sensor auf der Gabelseite, an der Sie später den Computer am Lenker montieren wollen (rechts oder links) mit beiliegendem Kabelbinder (zunächst lose, noch nicht... -
Seite 14: Computer In Die Halterung Einsetzen
M3 WR Einsetzen des Computers in die Halterung Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung. LOck Und so geht es: STEP 1 UNLOck Computer in 10 Uhr-Position in die Halterung einsetzen. STEP 2 Computer nach rechts auf 12-Uhr-Position drehen, und in das Haltesystem einrasten. -
Seite 15: Die Einstellungen
M3 WR Die Einstellungen – Sprache Beim VDO M3 können Sie folgende Sprachen für die Display-Anzeige einstellen: – Deutsch – Englisch – Französisch – Italienisch – Spanisch – Holländisch – Polnisch Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü... - Seite 16 M3 WR Die Einstellungen – Sprache Mit der BIKE-Taste können Sie nun eine andere Sprache auswählen. Mit der SET-Taste bestätigen Sie Ihre Spracheinstellung. Im Display bekommen Sie die Rückmeldung Set OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen.
-
Seite 17: Maßeinheit
M3 WR Die Einstellungen – Maßeinheit In der Masseinheiten-Einstellung legen Sie die Mess-Formate fest für: – Geschwindigkeit (kmh oder mph) – Temperatur (C oder F) – Uhrzeit (24 Std. oder 12 Std. mit AM/PM) Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü... - Seite 18 M3 WR Die Einstellungen – Maßeinheit Im Display erscheint nun die Einstellung für das Uhrenformat. Hier können Sie ein 24 Stunden- oder ein 12 Stunden-Format mit AM/PM-Anzeige einstellen. Die Auswahl machen Sie mit der BIKE-Taste. Mit der SET-Taste bestätigen Sie die Auswahl.
-
Seite 19: Die Einstellungen - Radumfang / Radgröße
M3 WR Die Einstellungen – Radumfang / Radgröße Sie können am VDO M3 den Abroll-Umfang ihres Rades in Millimetern einstellen oder aus einer Reifen-Tabelle Radumfang Radumfang den passenden Reifen auswählen. Reifengrösse ETRTO in mm in inch 16 x 1,75 47-305... - Seite 20 M3 WR Die Einstellungen – Radumfang / Radgröße So stellen Sie den Radumfang ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Mit der BIKE-Taste wechseln Sie von Totalwerte zu Einstellung. Die Einstellung öffnen Sie mit der SET-Taste. Im Display erscheint „Language“.
- Seite 21 M3 WR Die Einstellungen – Radumfang / Radgröße Einstellung Manuell über Eingabe des Abroll-Umfangs in Millimetern Die Ersten beiden Ziffern (im Beispiel „21“ blinken). Mit der BIKE-Taste können Sie diese Ziffern auf den von Ihnen gewünschten Wert einstellen. Mit der Set-Taste bestätigen Sie Ihre Einstellung.
- Seite 22 M3 WR Die Einstellungen – Radumfang / Radgröße Einstellung der Radgröße über Reifen-Liste Öffnen Sie die Einstellung der Radgröße über die Reifen Liste mit der SET-Taste (Siehe Seite 20). Im Display sehen Sie SELECT. Mit der BIKE-Taste blättern Sie durch die Reifen-Liste, bis Ihr Reifen angezeigt wird (hier im Beispiel 26 x 2,35).
-
Seite 23: Die Einstellungen - Uhrzeit
M3 WR Die Einstellungen – Uhrzeit Sie können im VDO M3 die Uhrzeit im 12-Stunden AM / PM-Format oder im 24-Stunden-Format einstellen. Das Uhren-Format legen Sie in den Einstellungen zur Masseinheit fest (Siehe Seite 17). So stellen Sie die Uhrzeit ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü... - Seite 24 M3 WR Die Einstellungen – Uhrzeit Nun blinken die Minuten im Display. Anzeige im 24 h-Format Mit der BIKE-Taste stellen Sie die Minuten ein. Anzeige im 12 h-Format Mit der SET-Taste bestätigen Sie die Einstellung. Im Display bekommen Sie die Rückmeldung Set OK.
-
Seite 25: Die Einstellungen - Gesamtwerte / Gesamtstrecke
M3 WR Die Einstellungen – Gesamtwerte / Gesamtstrecke Sie können am VDO M3 die gefahrene Gesamtstrecke einstellen. z. B. am Beginn der neuen Radsaison können Sie hier Ihre Daten eingeben. Sie können die Gesamtstrecke getrennt für Rad 1 oder Rad 2 einstellen. - Seite 26 M3 WR Die Einstellungen – Gesamtwerte / Gesamtstrecke Die linke Ziffer blinkt. Mit der BIKE-Taste können Sie die Ziffer verändern. Wenn diese Ziffer eingestellt ist, bestätigen Sie die Einstellung mit der SET-Taste. Die nächste Ziffer beginnt zu blinken und ist für die Einstellung bereit.
-
Seite 27: Die Einstellungen - Gesamtwerte / Gesamtfahrzeit
M3 WR Die Einstellungen – Gesamtwerte / Gesamtfahrzeit Am VDO M3 können Sie die Gesamt-Fahrzeit einstellen. Z.B. zu Beginn der neuen Radsaison können Sie hier Ihre Gesamt-Fahrzeit (Summe der Fahrzeit aller Touren) einstellen. Die Einstellung können Sie getrennt für Rad 1 und Rad 2... - Seite 28 M3 WR Die Einstellungen – Gesamtwerte / Gesamtfahrzeit Die nächste Ziffer links beginnt zu blinken und ist für die Einstellung bereit. Mit der BIKE-Taste stellen Sie den Wert für diese Ziffer ein. Mit der SET-Taste bestätigen Sie die Einstellung. Wenn Sie alle 4 Ziffern für die Stunden eingestellt haben, bestätigen Sie die Einstellung mit der SET-Taste.
-
Seite 29: Navigator Einstellen
M3 WR Navigator Einstellen Der Navigator ist ein zweiter, völlig unabhängiger, Tagesstreckenzähler. Der Navigator kann – beliebig oft während einer Tour auf Null zurückgestellt werden – auf einen Strecken-Wert eingestellt werden – von dem eingestellten Strecken-Wert vorwärts oder rückwärts zählen. -
Seite 30: Navigator Auf Null Zurückstellen
M3 WR Navigator Einstellen Die zweite Ziffer links blinkt. Mit der BIKE-Taste verändern Sie die Ziffer. Mit der SET-Taste bestätigen Sie die Eingabe. Wenn alle Ziffern eingestellt sind, bestätigen Sie die Eingabe mit der SET-Taste. Im Display bekommen Sie die Rückmeldung Set OK. -
Seite 31: Trip-Section-Zähler
M3 WR Trip Section-Zähler Der VDO M3 hat einen Zeit- und Streckenzähler, der ähnlich funktioniert wie eine Stoppuhr. Wenn der Trip-Section-Zähler läuft, dann werden die Zeit und die in dieser Zeit gefahrene Strecke erfasst. Start des Trip-Section-Zählers Drücken Sie gleichzeitig die BIKE- und die SET-Taste (kurz). -
Seite 32: Trip-Section-Zähler Auf Null Zurückstellen
M3 WR Trip-Section-Zähler auf NULL zurückstellen Zum Zurückstellen muss entweder die Teil-Zeit oder die Teil-Strecke im Display angezeigt werden. Die BIKE-Taste gedrückt halten. Im Display erscheint der Text Trip Section RESET. Wenn Sie die BIKE-Taste weiter gedrückt halten, werden nun die Trip Section-Daten auf Null zurückgestellt. -
Seite 33: Rad-Auswahl Rad 1 Oder Rad 2
M3 WR Rad-Auswahl Rad 1 oder Rad 2 Der VDO M3 kann an zwei Rädern eingesetzt werden. Für jedes Rad werden die Daten getrennt erfasst und gespeichert. Hier stellen Sie ein, mit welchem Rad Sie gerade fahren wollen. So geht es: Halten Sie die BIKE-Taste + SET-Taste gleichzeitig für... -
Seite 34: Batterie-Status-Anzeige
M3 WR Batterie-Status-Anzeige Der VDO M3 hat eine Batterie-Warnung. Wenn die Batterie unter ein bestimmtes Spannungs-Niveau abfällt, erhalten Sie im Display eine Warn-Anzeige. Durch Drücken einer beliebigen Taste verschwindet diese Warnmeldung. Sie haben nach einer Batterie-Warnmeldung noch ca. 2 Wochen Zeit, die Batterie zu erneuern. -
Seite 35: Garantiebedingungen
M3 WR Garantiebedingungen VDO Cycle Parts gewährt für Ihren VDO-Computer eine Bei einer berechtigten Reklamation erhalten Sie von uns ein Garantie von 2 Jahren ab Kaufdatum. Die Garantie vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des erstreckt sich auf Material- und Verarbeitungsfehler am Com- identischen Modells besteht nicht, wenn durch Modellwechsel puter selbst, am Sensor/Sender und an der Lenkerhalterung. -
Seite 36: Fehlerbehebung
M3 WR Fehlerbehebung Fehler Mögliche Ursache Behebung Halbe Segmente in der Anzeige Computer-Software läuft nach Batterie herausnehmen und erneut (z.B. nach einem Batteriewechsel) Batteriewechsel nicht korrekt einsetzen Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet... -
Seite 37: Technische Daten
M3 WR Technische Daten Computer: Fahrzeit Messbereich: ca. 49 H x 33 B x 12 T mm bis 99:59:59 HH:MM:SS Tagestour-Zähler Messbereich: Gewicht Computer: bis 9.999,99 km oder mi NAVIGATOR Messbereich: ca: 30 g Gewicht Lenkerhalterung: von -99,99 bis +999,99 km oder mi ca. -
Seite 38: Korrekte Entsorgung Dieses Produkts (Elektromüll)
M3 WR Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem sepa- raten Sammelsystem). Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. - Seite 39 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
