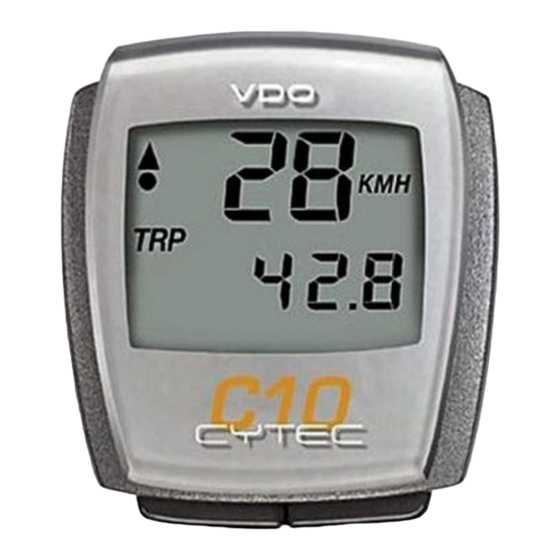

Bedienungsanleitung VDO CYTEC C 10 WL
Vorwort
Wir freuen uns, dass Sie sich für ein VDO CYTEC Modell entschieden haben. Je besser Sie mit diesem Modell vertraut sind,
desto mehr Freude werden Sie beim Fahren haben.
Deshalb unsere Bitte:
Lesen sie die in dieser Bedienungsanleitung für Sie zusammengestellten Informationen. Sie erhalten wichtige Hinweise zur
Bedienung, damit Sie die technischen Vorteile Ihres VDO CYTEC voll nutzen können.
Wir wünschen Ihnen viel Freude beim Radfahren mit VDO CYTEC
Montage
1.1 Montage der Lenkerhalterung
Die Lenkerhalterung ist für Lenker jeden Durchmessers geeignet. Überlegen Sie vor der Montage des Computers, mit welcher
Hand, rechts oder links, Sie den Computer bedienen wollen. Entsprechend sollten Sie die Lenkerhalterung auf der rechten oder
linken Seite des Lenkers montieren. Die Lenkerhalterung aufsetzen, die Schraubschelle einführen und mit der Feststellschraube
anziehen.
Achtung:
Probieren Sie erst aus, in welcher Position der Lenkerhalterung (Neigung) Sie die Anzeige des Computers am Besten
ablesen können. Erst wenn Sie die richtige Position gefunden haben, können Sie die Schelle durch Anziehen der
Schraube am Lenker befestigen.
CYCLE PARTS GMBH
screw
19
D
C
10
WL
Werbung
Verwandte Anleitungen für VDO Cyclecomputing C 10 WL
Inhaltszusammenfassung für VDO Cyclecomputing C 10 WL
- Seite 1 Bedienungsanleitung VDO CYTEC C 10 WL Vorwort Wir freuen uns, dass Sie sich für ein VDO CYTEC Modell entschieden haben. Je besser Sie mit diesem Modell vertraut sind, desto mehr Freude werden Sie beim Fahren haben. Deshalb unsere Bitte: Lesen sie die in dieser Bedienungsanleitung für Sie zusammengestellten Informationen. Sie erhalten wichtige Hinweise zur Bedienung, damit Sie die technischen Vorteile Ihres VDO CYTEC voll nutzen können.
- Seite 2 2. Montage des Senders Das Modell VDO CYTEC C 10 WL arbeitet mit einer Funkübertragung der Geschwindigkeits-Impulse vom Sender an der Gabel zum Computerkopf am Lenker. Bitte beachten Sie bei der Montage, daß Sender und Empfänger (Computerkopf) entsprechend aufeinander ausgerichtet sein müssen.
- Seite 3 Wenn Sie diesen Abstand nicht erreichen können, verschieben Sie den Sender und den Magneten entsprechend auf der Gabel bzw. auf der Speiche. Achtung: Bitte nehmenSie den Computer- kopf aus der Halterung wenn Sie Ihr Fahr- rad längere Zeit nicht benutzen (Batterieverbrauch!) LOCK 4.
- Seite 4 5. Einbau der Batterie in den Computerkopf Der Computer wird ohne eingebaute Batterie ausgeliefert, um nicht unnötig Batterie zu verbrauchen. Vor dem ersten Start müssen Sie deshalb die Batterien noch einbauen. OPEN CLOSE Wenn der Computer nach einem Batteriewechsel nicht einwandfrei funktioniert, drücken Sie die AC-Taste auf der Rückseite des Computers.
- Seite 5 6. Die Informations-Funktionen des VDO CYTEC C 10 WL Ihr VDO CYTEC C 10 WL bietet Ihnen folgende Informationen: KMH-MPH aktuelle Geschwindigkeits-Anzeige in KMH oder MPH, mit automatischer Kalkulation der MPH Tageskilometerzähler, zählt die gefahrene Strecke bis 999,99 in KM oder M Fahrzeit-Zähler, zeigt die bisherige Fahrzeit für die aktuelle Tour an bis 9:59:59 H:MM:SS, automatisches...
- Seite 6 7. Bedienung des VDO CYTEC C 10 WL Tastenbelegung Der VDO CYTEC C 10 WL hat 2 Tasten Mode 1, Mode 2 Function Function TCNT Mode 1 Mode 2...
- Seite 7 Diese Tasten haben jeweils mehrere Funktionen. Die verschiedenen Funktionen der einzelnen Tasten sind in der Übersicht zusammengestellt. Sie haben folgendeSie drücken TasteDauer Was passiert? Information in der des Tastendrucks Anzeige TRP-AVS-RID-STP- MODE 1 kurz (0,1 sec.) Die nächste Information aus Mode 1 wird angezeigt TCNT-CLK-ODO MODE 1 kurz (0,1 sec.)
- Seite 8 8. Die Scroll-Funktion Zur schnellen und einfachen Information hat der VDO CYTEC C 10 WL eine Scroll-Funktion. Bei Aufruf der Scroll Funktion werden die Informationen automatisch nacheinander in die Anzeige gebracht und jeweils für 1,5 sec. angezeigt. Die Scroll-Funktion kann aufgerufen werden, wenn eine der folgenden Informationen in der Anzeige steht TRP-AVS-RID.
- Seite 9 10. Die Stoppuhr STP Der VDO CYTEC C 10 WL hat eine manuelle Stoppuhr. Wenn Sie die Information STP in der Anzeige haben, können Sie die Stoppuhr über die MODE 2-Taste bedienen. Achtung: Wenn STP nicht in der Anzeige ist, und Sie trotzdem die MODE 2 Taste drücken, setzen...
- Seite 10 TCNT-Anzeige heraus starten Die Bedienung des VDO CYTEC C 10 WL ist in jedem Einstellmodus immer identisch. Mit der MODE1 Taste (5 sec.drücken) starten Sie jeweils aus einer bestimmten Information in der Anzeige den Einstellmodus. Mit der MODE1 Taste können Sie den Einstellmodus auch an jeder beliebigen Stelle wieder verlassen.
- Seite 11 13. Auswahl der Radgröße Der VDO CYTEC C 10 WL kann mit zwei verschiedenen Radgrößen (WS1 oder WS2) arbeiten, z.B. eine Radgröße für das Rennrad, eine zweite Radgröße für das Mountainbike. Wenn Sie das entsprechende Rad benutzen, können Sie jeweils auf die entsprechende Radgröße umschalten.
- Seite 12 WS in mm / inch Einstellen der Radgröße Schritt 1: Holen Sie die TRP Information in die Anzeige. Schritt 2: Drücken Sie jetzt die MODE 1 Taste für 5 sec. In der Anzeige sehen Sie "WS1" und ein blinkendes Feld KMH oder MPH. Schritt 3: Mit der MODE 2 Taste können Sie auswählen, ob Sie KMH oder MPH angezeigt haben möchten.
- Seite 13 MODE 1 5sec. MODE 1 5sec. to quit MODE 2 0,1sec. to change from KMH to MPH MODE 1 0,1sec. MODE 1 0,1sec. switch to next MODE 1 MODE 2 switch to next to start to increase to switch to change from to quit KMH to MPH MODE 1 0,1sec.
- Seite 14 15. Einstellen der Uhr CLK Der VDO CYTEC C10 WL hat eine Uhr mit Stunden und Minuten-Anzeige. Die Uhr kann wahlweise auf 12 oder 24-Stunden Anzeige eingestellt werden. Zum Einstellen der Uhr gehen Sie folgendermaßen vor: MODE 1 5sec. to start Schritt 1: Holen Sie die Information CLK in die Anzeige...
- Seite 15 16. Einstellen der Gesamtkilometer ODO Beim VDO CYTEC C 10 WL können Sie die gefahrenen Gesamtkilometer einstellen. Die Eingabe der gefahrenen Gesamtkilometer können Sie jederzeit vornehmen, z.B. wenn Sie die Daten aus Ihrem alten Computer auf den VDO CYTEC C 10 übertragen wollen oder nach einem Batteriewechsel.
- Seite 16 Sie dann die MODE2 Taste zum Zurückstellen drücken, werden diese Werte gleichzeitig auf Null zurückgestellt. 18. Stand-By-Modus Der Computer VDO CYTEC C 10 WL hat einen Stand-by-Modus. Im Stand-by-Modus wird die Batterie geschont. Der Computer geht in den Stand-by-Modus, wenn in einem Zeitraum von 5 Minuten keine Taste gedrückt wurde und/oder bei einer Pause von mehr als 5 Minuten Dauer (keine Geschwindigkeits-Impulse).
- Seite 17 Batteriewechsel im Sender Entfernen Sie den Batteriedeckel am Sender mit Hilfe einer Münze oder eines geeigneten Schraubenziehers. Setzen Sie die Batterie mit dem Pluspol (+) nach oben ein. Verschließen Sie das Batteriefach wieder. Achten Sie darauf, daß der Dichtungsring korrekt auf dem Batteriefach liegt, nicht vom Batteriedeckel eingeklemmt wird. Achtung: Altbatterien sind Sondermüll Mögliche Fehler und Ihre Ursachen...
- Seite 18 20. Garantie Für die VDO CYTEC Modelle gewähren wir eine Garantie von 5 Jahren ab Kaufdatum. Die Garantie beschränkt sich auf Material-und Verarbeitungsfehler.Diese Garantie gilt für den Computerkopf, den Sensor, die Lenkerhalterung. Diese Garantie erstreckt sich nicht auf die Kabel und die Batterie.Die Garantie ist nur gültig, wenn der Fahrradcomputer nicht geöffnet wurde, keine Gewalt angewendet wurde, keine mutwillige Beschädigung vorliegt.
- Seite 19 Vfg 96/1999 Allgemeinzuteilung einer Frequenz für die Benutzung durch die Allgemeinheit Nr. 861 unter Verwendung von Sende- und Empfangsfunkanlagen der Firma CYCLE PARTS GmbH, 76865 Rohrbach. 1. Hiermit wird auf Grund, des § 47 Abs. 1 und 5 des Telekommunikationsgesetzes (TKG( vom 25. Juli 1996 (BGBI S. 1120) der Frequenzbereich 120 - 122 kHz für die Benutzung durch die Allgemeinheit unter Verwendung von Sende- und Empfangsanlagen der Vertriebsfirma CYCLE PARTS GmbH, 76865 Rohrbach, mit den Typenbezeichnungen "VDO CYTEC C10 WL"...
