4 | Klemmenplan

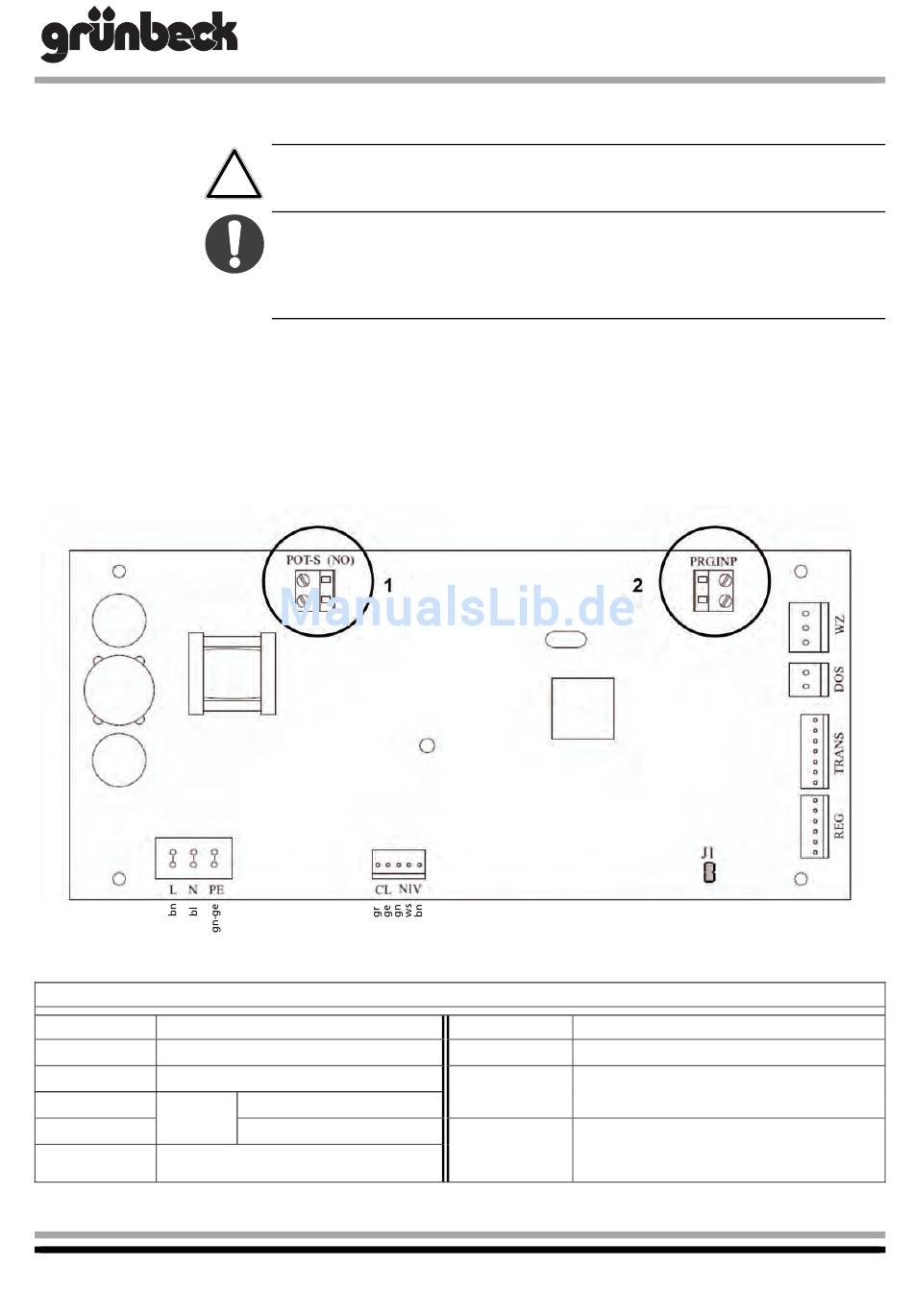

Abb. D-5: Klemmenplan Weichwassermeister
Tabelle D-1: Beschreibung der Platinenanschlüsse
Anschluss Beschreibung
L / N / PE Netzanschlusskabel
CL / NIV Desinfektionseinrichtung, Soleventil
REG Motor
TRANS
WZ Wasserzähler
Bestell-Nr. 095 187 970 Erstellt: KONS-nkes-mrie G:\BA-187970_GSX_5-10.DOC
Vorsicht! Vor Öffnen der Steuerung Netzstecker ziehen.
Die hier beschriebenen Arbeiten dürfen nur von geschultem Fach-
personal durchgeführt werden. Es wird empfohlen, die Inbetriebnahme
durch den Werks-/Vertragskundendienst der Firma Grünbeck vornehmen
zu lassen.
Zur optimalen Anpassung der Betriebsweise stehen in der Steuerung ein
programmierbarer Ausgang (potentialfreier Kontakt/Schaltleistung
230 V~ 1 A, Abb. D-5, Pos. 1) und ein programmierbarer Eingang (zum
Anschluss an einen potentialfreien Kontakt Abb. D-5, Pos. 2) zur Verfü-
gung. Die Beschreibung der möglichen Funktionen ist im Kapitel F,
Punkt 3.2 zu entnehmen.
®
GSX
Regenerationsventil
Transferventil
Weichwassermeister
Anschluss Beschreibung
DOS EXAcount-Kabel (opt. Dosiergerät)
POT-S (NO) 1 Programmierbarer Ausgang Relaiskon-
takt für bauseitige Verwendung
PRGINP 2 Programmierbarer Eingang zum An-
schluss eines bauseitigen potentialfreien
Kontakts
Enthärtungsanlage
®
GSX 5, GSX 10, GSX 10-I
ws
gn
bn
bn
ws
rs
ge
gr
gn
bl
bn
frei
rs
ge
gr
gn
ws
bn
25
