4.1 Funktion des Zündbrennersystems
Bei Wärmeanforderung wird dem Gas
feuerungsautomaten Strom zugeführt.
Die Kontrollampe am Gasfeuerungs
automaten leuchtet. Das erste Ventil
des Gaskombireglers öffnet. Gas strömt
zum Zündbrenner, gleichzeitig wird die

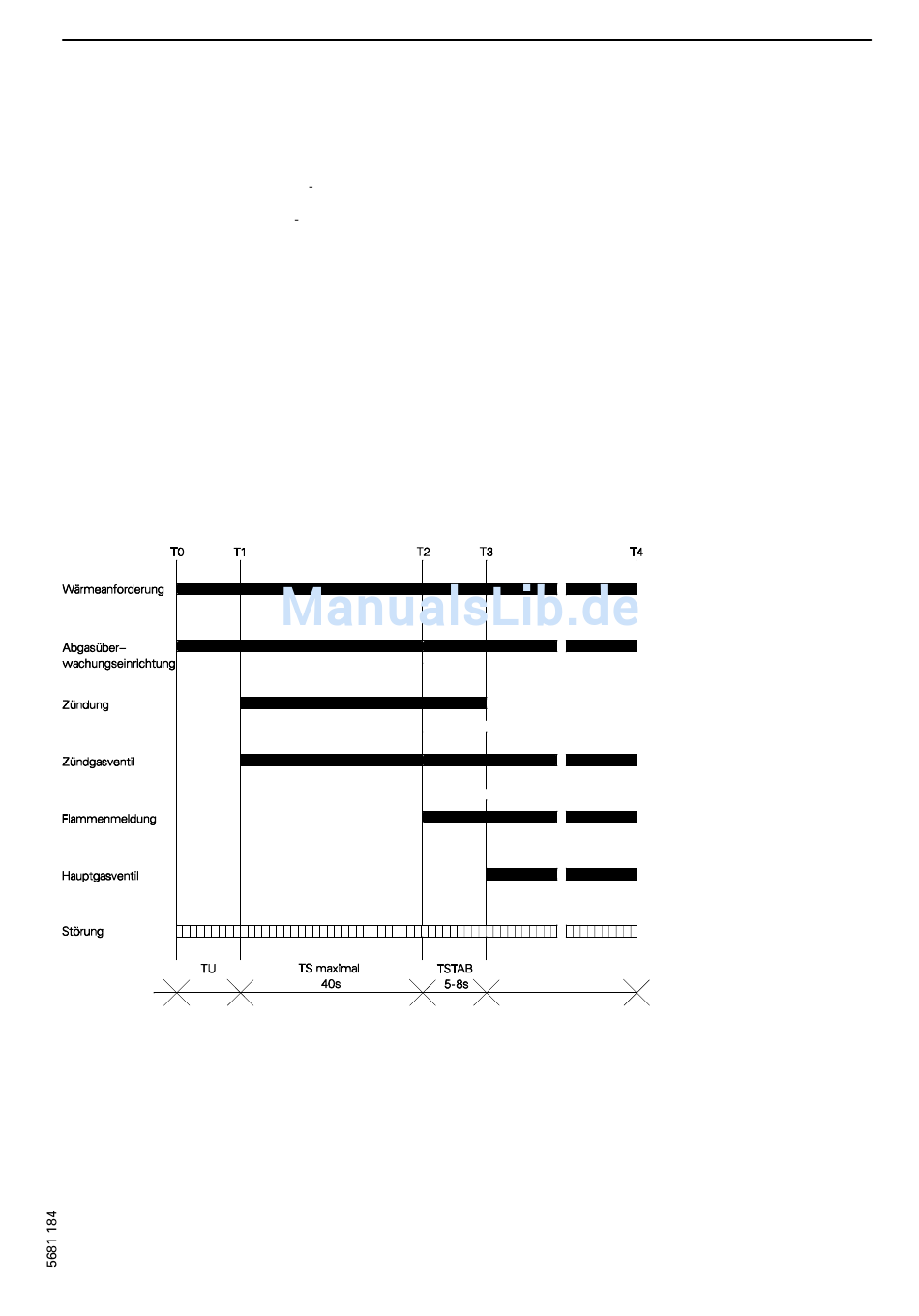

4.2 Zeitablaufdiagramm
T
Sicherheitszeit
S
T
Wartezeit
U
T
Stabilisierungszeit Pilotflamme
STAB
T
Wärmeanforderung
0
T
Einschalten Zündgasventil/Zündversuch
1
T
Flammenbildung
2
T
Einschalten Hauptgasventil/Abschalten Zündung
3
T
Anforderung Ende
4
Hochspannungszündung angesteuert
(ca. 40 Sekunden).
Nachdem der Gasfeuerungsautomat
über die Ionisationselektrode ein
Flammensignal erhalten hat, wird das
zweite Ventil im Gaskombiregler nach
4.1 Funktion des Zündbrennersystems
4.2 Zeitablaufdiagramm
einer Zündflammenstabilisierungszeit
von 5 bis 8 Sekunden geöffnet (kann in
Abhängigkeit von der abgelaufenen
Sicherheitszeit T
reduziert sein). Der Brenner wird
gezündet.
bis auf 0 Sekunden
S
13
