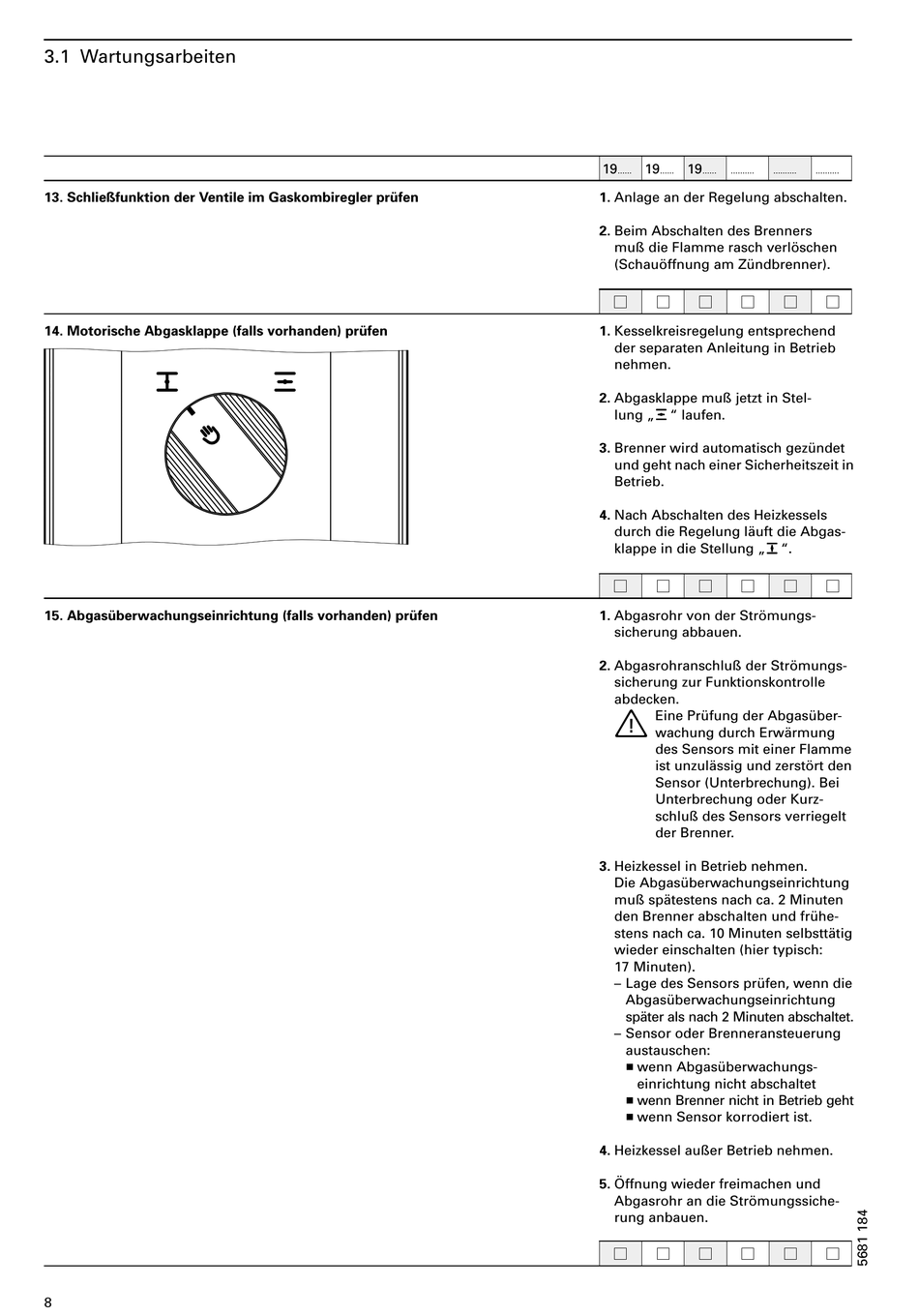

3.1 Wartungsarbeiten
13. Schließfunktion der Ventile im Gaskombiregler prüfen
14. Motorische Abgasklappe (falls vorhanden) prüfen
15. Abgasüberwachungseinrichtung (falls vorhanden) prüfen
8
19
19
19
......
......
......
..........
1. Anlage an der Regelung abschalten.
2. Beim Abschalten des Brenners
muß die Flamme rasch verlöschen
(Schauöffnung am Zündbrenner).
1. Kesselkreisregelung entsprechend
der separaten Anleitung in Betrieb
nehmen.
2. Abgasklappe muß jetzt in Stel
lung
laufen.
3. Brenner wird automatisch gezündet
und geht nach einer Sicherheitszeit in
Betrieb.
4. Nach Abschalten des Heizkessels
durch die Regelung läuft die Abgas
klappe in die Stellung
1. Abgasrohr von der Strömungs
sicherung abbauen.
2. Abgasrohranschluß der Strömungs
sicherung zur Funktionskontrolle
abdecken.
Eine Prüfung der Abgasüber
wachung durch Erwärmung
des Sensors mit einer Flamme
ist unzulässig und zerstört den
Sensor (Unterbrechung). Bei
Unterbrechung oder Kurz
schluß des Sensors verriegelt
der Brenner.
3. Heizkessel in Betrieb nehmen.
Die Abgasüberwachungseinrichtung
muß spätestens nach ca. 2 Minuten
den Brenner abschalten und frühe
stens nach ca. 10 Minuten selbsttätig
wieder einschalten (hier typisch:
17 Minuten).
- Lage des Sensors prüfen, wenn die
Abgasüberwachungseinrichtung
später als nach 2 Minuten abschaltet.
- Sensor oder Brenneransteuerung
austauschen:
H wenn Abgasüberwachungs
einrichtung nicht abschaltet
H wenn Brenner nicht in Betrieb geht
H wenn Sensor korrodiert ist.
4. Heizkessel außer Betrieb nehmen.
5. Öffnung wieder freimachen und
Abgasrohr an die Strömungssiche
rung anbauen.
..........
..........
.
