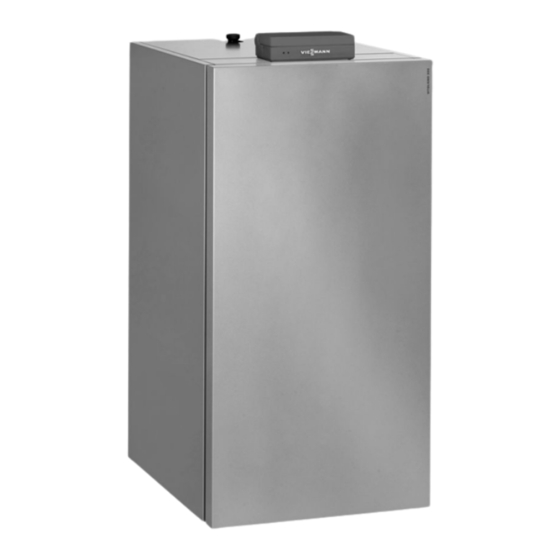

Viessmann Vitoligno 300-P Serviceanleitung

Heizkessel für holzpellets
Vorschau ausblenden Andere Handbücher für Vitoligno 300-P:
Inhaltsverzeichnis

Werbung

Quicklinks

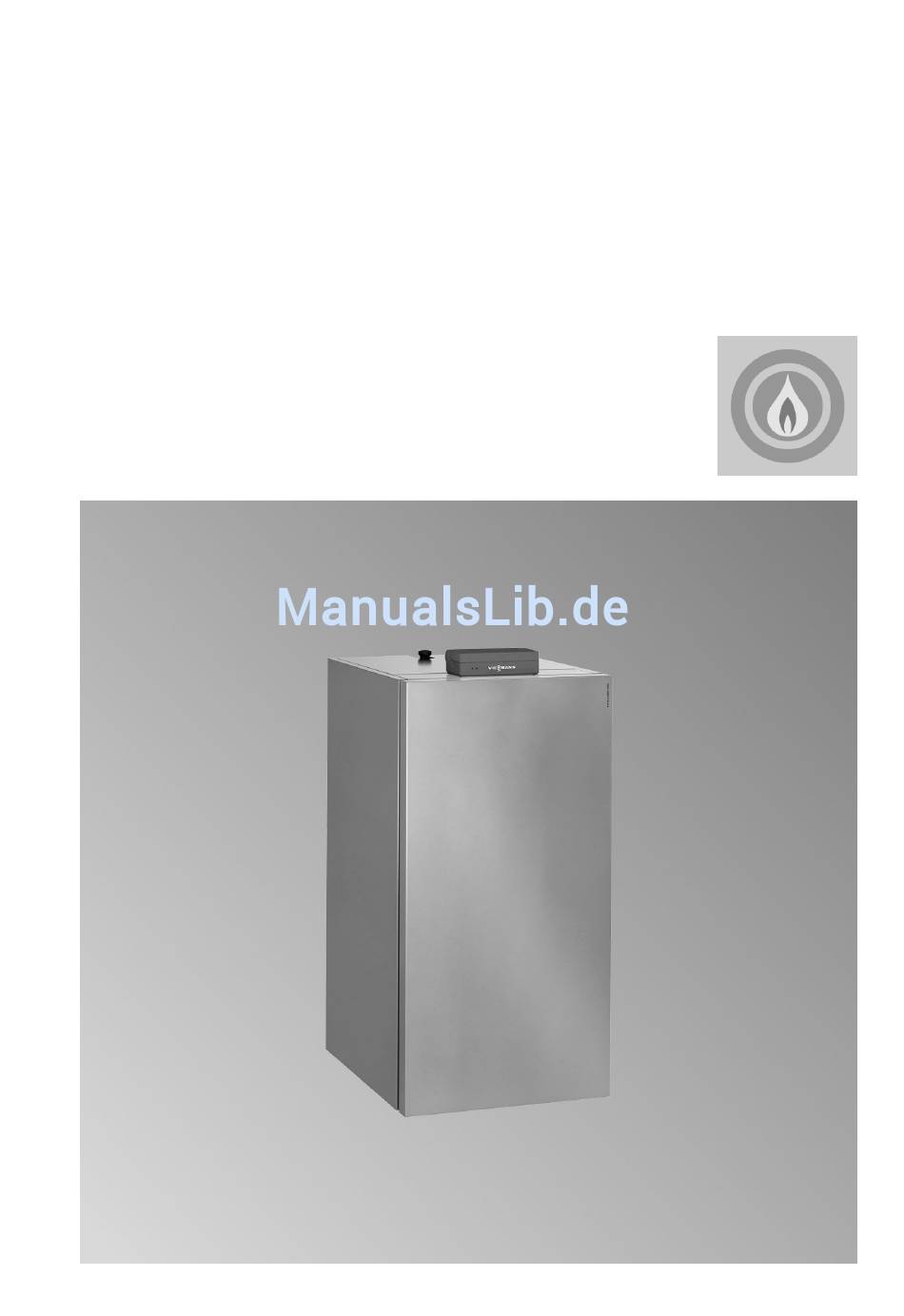

VIESMANN
Serviceanleitung
für die Fachkraft
Vitoligno 300-P
Typ VL3B
Heizkessel für Holzpellets
Gültigkeitshinweise siehe letzte Seite
VITOLIGNO 300-P
Bitte aufbewahren!
5609 113
7/2013

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitoligno 300-P

Inhaltszusammenfassung für Viessmann Vitoligno 300-P

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitoligno 300-P Typ VL3B Heizkessel für Holzpellets Gültigkeitshinweise siehe letzte Seite VITOLIGNO 300-P Bitte aufbewahren! 5609 113 7/2013...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW und VDE nenschäden.
  • Seite 3 Funktion gefährdet den sicheren Gleichzeitiger Betrieb des Heiz- Betrieb der Anlage. kessels mit Geräten mit Abluft- Defekte Bauteile müssen durch führung ins Freie kann durch Viessmann Originalteile ersetzt Rückstrom von Abgasen lebens- werden. bedrohende Vergiftungen zur Folge haben. Verriegelungsschaltung ein- bauen oder durch geeignete Maßnahmen für ausreichende...
  • Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Produktinformation Bestimmungsgemäße Verwendung..............Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Codierungen Codierungen in Auslieferungszustand zurücksetzen........... 55 Codierung 1......................56 Codierung 2......................61 Serviceabfragen Servicefunktionen....................81 Temperaturen, Kesselcodierstecker und Kurzabfragen........81 Betriebszustände und Sensoren abfragen ............86 Störungsbehebung Störungsanzeige....................

  • Seite 6: Produktinformation

    Produktinformation Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlossenen Heizungssystemen gemäß EN 12828 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen instal- liert und betrieben werden. Es ist aus- schließlich für die Erwärmung von Heiz- wasser in Trinkwasserqualität vorgese- hen.

  • Seite 7: Wartung Und Reinigung

    Wartung und Reinigung Achtung Bei Wartungs- und Reinigungs- arbeiten und bei der Bedienung der Aschelade besteht Brand- und Verbrennungsgefahr durch heiße Bauteile und Asche. ■ Geeignete Schutzhandschuhe tragen. ■ Zum sicheren Transport der Aschebehälter die beiliegen- den Abdeckungen verwenden. ■ Heiße Asche nur in brandsi- chere Behälter mit Deckel ent- sorgen.

  • Seite 8: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Heizungsanlage füllen............ • • • 2. Alle heizwasserseitigen Anschlüsse auf Dichtheit prüfen •...

  • Seite 9: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Heizungsanlage füllen 2. Rückschlagklappen öffnen. 3. Heizungsanlage mit Wasser füllen und entlüften, bis der Fülldruck 0,1 bis 0,2 bar (10 bis 20 kPa) höher ist, als der Vordruck des Membran-Aus- dehnungsgefäßes. Zul. Betriebsdruck: 3 bar (0,3 MPa) Prüfdruck: 4 bar (0,4 MPa) 4.
  • Seite 10 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) – „nur Zwischenbehälter“ für Pellet- versorgung nur aus dem Pelletbehälter des Heizkessels bei manueller Beschi- ckung des Pelletbehälters (ohne Abb.). – „Saugsystem“ für Pelletversorgung mit Schneckenaustragung aus einem Pelletlagerraum und Weitertransport durch ein Saugfördersystem:...
  • Seite 11 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) – „Schneckensystem“ für Pelletversor- gung durch Schneckenfördersystem aus einem Pelletlagerraum:...
  • Seite 12 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) – „Saugsystem + Silo“ für Pelletversor- gung durch Saugfördersystem aus einem Pelletsilo:...
  • Seite 13 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) – „Schnecke + Silo“ für Pelletversor- gung durch Schneckenfördersystem aus einem Pelletsilo:...

  • Seite 14: Sprache Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) – „Saugsyst. + Maulwurf“ für Pelletver- sorgung mit Maulwurf aus einem Pellet- lagerraum und Weitertransport durch ein Saugfördersystem: Übersicht der Menüstruktur: Bedienungsanleitung Vitoligno Sprache einstellen 2. d Kurz nach Einschalten der Netzspan- zur Bestätigung.

  • Seite 15: Uhrzeit Und Datum Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Uhrzeit und Datum einstellen Folgende Tasten drücken: 3. |/~ für gewünschtes Datum. 4. d 1. |/~ für gewünschte Uhrzeit. zur Bestätigung. Im Display erscheint „Konfi- 2. d zur Bestätigung. guration Fördersystem“. Fördersystem konfigurieren Werkseitig ist das Fördersystem für den 4.

  • Seite 16: Förderzeiten Für Brennstoffzufuhr Einstellen (Bei Saugsystem)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Hinweis Ein Verbraucheraktorentest sollte jetzt durchgeführt werden (siehe Seite 39), auch wenn Heizbetrieb gestartet wurde. Förderzeiten für Brennstoffzufuhr einstellen (bei Saugsystem) Werkseitig ist für die Förderzeit Bedienungsanleitung Vito- „Bedarfsabhängig“ eingestellt d.h. das ligno 300-P Fördersystem wird automatisch ange- steuert.
  • Seite 17 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 1 — Vitoligno 300-P mit ein oder zwei Heizkreisen mit Mischer, Speicher-Wassererwärmer, (optional mit bivalentem Speicher-Was- sererwärmer und Solaranlage) Erforderliche Codierungen an der Kessel- und Heizkreisregelung ID: 4605024 Serviceadresse Vitotronic 200, Typ FO1 2...
  • Seite 18 Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Hydraulisches Installationsschema ID: 4605024 --2/20M2-- --2/2M1-- --2/2M2-- --2/20M2-- --2/20M1-- --2/52M1-- --2/52M2-- ----26/R1-- --2/28-- --26/S2-- 10 14 Erforderliche Geräte ID: 4605024 Pos. Bezeichnung Wärmeerzeuger Vitoligno 300-P mit Vitotronic 200, Typ FO1 Außentemperatursensor ATS Kleinverteiler mit Sicherheitsventil Ausdehnungsgefäß...
  • Seite 19 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) ID: 4605024 Pos. Bezeichnung Trinkwassererwärmung durch den Heizkessel Speicher-Wassererwärmer Speichertemperatursensor STS Trinkwasserzirkulationspumpe ZP Umwälzpumpe zur Speicherbeheizung UPSB Trinkwassererwärmung durch die Solaranlage Speicher-Wassererwärmer bivalent Speichertemperatursensor SOL Sicherheitstemperaturbegrenzer STB Sonnenkollektoren Kollektortemperatursensor KOL Solar-Divicon Solarkreispumpe R1 Umwälzpumpe Thermostatischer Mischautomat...
  • Seite 20 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) ID: 4605024 Pos. Bezeichnung Heizkreis II Erweiterungssatz für einen Heizkreis mit Mischer mit ■ Vorlauftemperatursensor VTS (Anlegesensor) ■ Mischer-Motor DN 20 bis 50, R½ bis R1¼ oder Vorlauftemperatursensor VTS M2 (Heizkreis II) ■...
  • Seite 21 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Elektrisches Installationsschema ID: 4605024 230 V/ 50 Hz N 20 UPSB N 18 230V, 50Hz HKP M1 HKP M2 230 V/ 50 Hz VTS M1 VTS M2 KM-BUS-Verteiler KM-BUS 60 63...
  • Seite 22 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 2 — Vitoligno 300-P mit ein oder zwei Heizkreisen mit Mischer, Heizwasser-Pufferspeicher und Speicher-Wassererwärmer (optional mit bivalentem Speicher-Wassererwärmer und Solaranlage) Erforderliche Codierungen an der Kessel- und Heizkreisregelung ID: 4605025 Serviceadresse Vitotronic 200, Typ FO1 2...
  • Seite 23 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Hydraulisches Installationsschema ID: 4605025 --2/20M2-- --2/2M1-- --2/2M2-- --2/20M1-- --2/20M2-- --2/52M1-- --2/52M2-- ----26/R1-- -2/29- --2/9 -- --2/9 -- --26/S2-- 10 14...
  • Seite 24 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Erforderliche Geräte ID: 4605025 Pos. Bezeichnung Wärmeerzeuger Vitoligno 300-P mit Vitotronic 200, Typ FO1 Außentemperatursensor ATS Rücklauftemperaturanhebung 12 bis 24 kW 32 bis 48 kW Thermisches Regelventil Kesselkreispumpe KKP Temperaturfühler Kleinverteiler mit Sicherheitsventil Ausdehnungsgefäß...
  • Seite 25 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) ID: 4605025 Pos. Bezeichnung Heizkreis I Erweiterungssatz für einen Heizkreis mit Mischer mit ■ Vorlauftemperatursensor VTS (Anlegesensor) ■ Mischer-Motor DN 20 bis 50, R½ bis R1¼ oder Vorlauftemperatursensor VTS M1 (Heizkreis I) ■...
  • Seite 26 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) ID: 4605025 Pos. Bezeichnung Zubehör Vitotrol 200A oder Vitotrol 300A (max. 1 Vitotrol 300 pro Vitotronic 200, Typ FO1) Temperaturregler für Fußbodenheizung ■ Tauchtemperaturregler ■ Anlagetemperaturregler KM-BUS-Verteiler Vitohome 300 Sammelstörmelder S Funkuhrempfänger Funktionserweiterung 0–10 V Vitocom 100...
  • Seite 27 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Elektrisches Installationsschema ID: 4605025 230 V/ 50 Hz N 20 N 18 UPSB 230V, 50Hz HKP M1 KM-BUS-Verteiler HKP M2 60 63 KM-BUS 230 V/ 50 Hz VTS M1 VTS M2 PTSO PTSU...
  • Seite 28 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 3 — Vitoligno 300-P mit ein oder zwei Heizkreisen mit Mischer, Solar-Pufferspeicher (zur solaren Heizungsunterstützung) und Spei- cher-Wassererwärmer (optional bivalentem Speicher-Wassererwärmer und Solaranlage mit Vitosolic 200) Erforderliche Codierungen an der Kessel- und Heizkreisregelung...
  • Seite 29 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Hydraulisches Installationsschema ID: 4605026...
  • Seite 30 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Erforderliche Geräte ID: 4605026 Pos. Bezeichnung Wärmeerzeuger Vitoligno 300-P mit Vitotronic 200, Typ FO1 Außentemperatursensor ATS Rücklauftemperaturanhebung 12 bis 24 kW 32 bis 48 kW Thermisches Regelventil Kesselkreispumpe KKP Temperaturfühler Kleinverteiler mit Sicherheitsventil Ausdehnungsgefäß...
  • Seite 31 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) ID: 4605026 Pos. Bezeichnung Heizkreis I Erweiterungssatz für einen Heizkreis mit Mischer mit ■ Vorlauftemperatursensor (Anlegesensor) ■ Mischer-Motor DN 20 bis 50, R½ bis R1¼ oder Vorlauftemperatursensor VTS M1 (Heizkreis I) ■...
  • Seite 32 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) ID: 4605026 Pos. Bezeichnung Zubehör Vitotrol 200A oder Vitotrol 300A (max. 1 Vitotrol 300 pro Vitotronic 200, Typ FO1) Temperaturregler für Fußbodenheizung ■ Tauchtemperaturregler ■ Anlagetemperaturregler KM-BUS-Verteiler Vitohome 300 Sammelstörmelder S Funkuhrempfänger Funktionserweiterung 0–10 V Vitocom 100...
  • Seite 33 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Elektrisches Installationsschema ID: 4605026 230 V/ 50 Hz UPSB 230V, 50Hz UP SOL HKP M1 HKP M2 230 V/ 50 Hz KM-BUS-Verteiler VTS M1 KM-BUS 60 63 VTS M2 PTSO PTSU...
  • Seite 34 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 4 — Vitoligno 300-P mit ein oder zwei Heizkreisen mit Mischer, multivalentem Heizwasser-Pufferspeicher und Solaranlage Erforderliche Codierungen an der Kessel- und Heizkreisregelung ID: 4605027 Serviceadresse Vitotronic 200, Typ FO1 2...
  • Seite 35 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Hydraulisches Installationsschema ID: 4605027...
  • Seite 36 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Erforderliche Geräte ID: 4605027 Pos. Bezeichnung Wärmeerzeuger Vitoligno 300-P mit Vitotronic 200, Typ FO1 Außentemperatursensor ATS Rücklauftemperaturanhebung 12 bis 24 kW 32 bis 48 kW Thermisches Regelventil Kesselkreispumpe KKP Temperaturfühler Kleinverteiler mit Sicherheitsventil Ausdehnungsgefäß...
  • Seite 37 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) ID: 4605027 Pos. Bezeichnung Heizkreis I Erweiterungssatz für einen Heizkreis mit Mischer mit ■ Vorlauftemperatursensor (Anlegesensor) ■ Mischer-Motor DN 20 bis 50, R½ bis R1¼ oder Vorlauftemperatursensor VTS M1 (Heizkreis I) ■...
  • Seite 38 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) ID: 4605027 Pos. Bezeichnung Zubehör Vitotrol 200A oder Vitotrol 300A (max. 1 Vitotrol 300 pro Vitotronic 200, Typ FO1) Temperaturregler für Fußbodenheizung ■ Tauchtemperaturregler ■ Anlagetemperaturregler KM-BUS-Verteiler Vitohome 300 Sammelstörmelder S Funkuhrempfänger Funktionserweiterung 0–10 V Vitocom 100...

  • Seite 39: Ausgänge (Aktoren) Und Sensoren Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Elektrisches Installationsschema ID: 4605027 230 V/ 50 Hz N 20 N 18 230V, 50Hz HKP M1 KM-BUS-Verteiler HKP M2 KM-BUS 60 63 230 V/ 50 Hz VTS M1 VTS M2 PTSO PTSU Ausgänge (Aktoren) und Sensoren prüfen Aktorentest durchführen...
  • Seite 40 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 2. |/~ für „Aktorentest“. 7. |/~ für gewünschten Aktor bzw. Relaisaus- 3. d zur Bestätigung. gang. 4. |/~ für gewünschte Akto- Hinweis rengruppe. Erfolgt 5 min lang keine weitere Ein- 5. d zur Bestätigung.
  • Seite 41 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Displayanzeige Erklärung „Beschickung Kessel Ein“ Bei Schneckenfördersystem: Einschub- motor, Austragmotor und Motor flexible Schnecke Bei Pelletbehälter: Einschubmotor Hinweis Bevor der Einschubmotor eingeschaltet wird, geht der Brennrost in eine Position, in der die eingeschobenen Pellets direkt in den Aschebehälter fallen.

  • Seite 42: Heizkennlinien Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Displayanzeige Erklärung „Ausgang 20 M2 Ein“ In Verbindung mit einer Solaranlage ist an diesem Ausgang die Solarkreispumpe angeschlossen. „Ausgang 52 M2 Auf“ „Ausgang 52 M2 Zu“ „Ausgang 28 Ein“ Trinkwasserzirkulationspumpe „Ausgang 50 Ein“ Sammelstörmeldung „Ausgang 157 ext.“...
  • Seite 43 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Beispiel für Außentemperatur −14 °C: Die Heizkennlinie wird entlang der A Fußbodenheizung, Neigung 0,2 bis Raum-Solltemperatur-Achse verscho- ben. Sie bewirkt bei aktiver Heizkreis- B Niedertemperaturheizung, Neigung pumpenlogik-Funktion ein geändertes 0,8 bis 1,6 Ein- und Ausschaltverhalten der Heiz- C Heizungsanlage mit Kesselwasser- kreispumpe.
  • Seite 44 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Reduzierte Raumtemperatur D Heizkreispumpe aus E Heizkreispumpe ein 14°C Folgende Tasten drücken: 3°C 1. „MENU“. B -20°C 2. |/~ für Auswahl des Heizkrei- ses. 3. d zur Bestätigung. Änderung der reduzierten Raumtempe- 4.

  • Seite 45: Regelung In Lon Einbinden

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Neigung und Niveau ändern Für jeden Heizkreis getrennt einstell- 2. |/~ für Auswahl des Heizkrei- bar. ses. 3. d zur Bestätigung. 4. |/~ für „Heizkennlinie“. 5. d zur Bestätigung. 6. |/~ für „Neigung“ oder „Niveau“.

  • Seite 46: Kesselkreisregelung

    Regelung sendet Außen- Regelung empfängt Au- Regelung empfängt Au- temperatur ßentemperatur ßentemperatur Codierung „97:2“ einstel- Codierung „97:1“ einstel- Codierung „97:1“ einstel- Viessmann Anlagennum- Viessmann Anlagennum- Viessmann Anlagennum- Codierung „98:1“ Codierung „98:1“ Codierung „98:1“ Fehlerüberwachung LON- Fehlerüberwachung LON- Fehlerüberwachung LON- Teilnehmer...

  • Seite 47: Anlage Außer Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. d zur Bestätigung. 4. |/~ für „Check aktivie- ren“. 6. Taste g so oft, bis die Grundanzeige 5. d zur Bestätigung. erscheint. Teilnehmer-Check durchführen 6. |/~ für gewünschten Teil- nehmer. In Verbindung mit LON.

  • Seite 48: Brennraum Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brennraum reinigen Achtung Aus dem Brennraum können heiße Gase austreten. Brennraumtür während des Betriebs nicht öffnen. Tür nur bei ausgeschaltetem Anlagenschalter öffnen. Brennraum nur bei abgekühltem Heizkessel reinigen. 1. Vorderblech (Tür) A öffnen. 3.

  • Seite 49: Nachschaltheizflächen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 6. Abgasleitblech mit Reinigungsbürste 8. Abgasleitblech D und Wärme- reinigen. dämmblock C wieder einbauen und Brennraumtür verschließen. 7. Brennraum einschließlich der Brenn- kammersteine mit Reinigungsbürste und Staubsauger reinigen. Nachschaltheizflächen reinigen Hinweis Die Nachschaltheizflächen mindestens einmal pro Heizperiode reinigen.

  • Seite 50: Abgasgebläse Und Lambda-Sonde Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Abgasgebläse und Lambda-Sonde reinigen 1. Flügelschrauben am Abgasgebläse 4. Lambda-Sonde C mit Pinsel und A lösen und Motor B mit Gebläse- Staubsauger reinigen und auf rad herausziehen. Beschädigungen prüfen. Hinweis 5. Kondensatfalle D (falls vorhanden ) ■...

  • Seite 51: Aschebehälter Entleeren (Falls Erforderlich)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Aschebehälter entleeren (falls erforderlich) Die Aschebehälter müssen in regelmä- ßigen Abständen entleert werden: Nenn-Wärmeleistung Reinigung nach einem Brennstoff- verbrauch von 12 bis 24 kW 800 bis 1000 kg 32 bis 48 kW 1200 bis 1500 kg Hinweis Erscheint im Display der Regelung...
  • Seite 52 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 01. Heizkessel in den Standby-Modus 10. Abdeckung K vom hinteren schalten. Hierzu an der Regelung Aschebehälter wieder abnehmen die Taste 9 drücken. und den Deckel H auf den Asche- behälter setzen. 02.

  • Seite 53: Membran-Ausdehnungsgefäß Und Druck Der Anlage Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Membran-Ausdehnungsgefäß und Druck der Anlage prüfen Prüfung bei kalter Anlage durchführen. 3. Wasser nachfüllen, bis bei abgekühl- ter Anlage der Fülldruck min. 1,0 bar 1. Anlage so weit entleeren oder Kap- (0,1 MPa) beträgt und 0,1 bis 0,2 bar penventil am Ausdehnungsgefäß...

  • Seite 54: Einweisung Des Anlagenbetreibers

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Quittierte Wartungsmeldung aufrufen 3. Falls erforderlich, im Informations- menü Brenner-Betriebsstunden und Folgende Tasten drücken: Verbrauch zurücksetzen. 1. MENU. Bedienungsanleitung „Vito- ligno 300-P“ 2. |/~ für „Wartungsmeldungen“. Folgende Tasten drücken: 3. d zur Bestätigung.

  • Seite 55: Codierungen

    Codierungen Codierungen in Auslieferungszustand zurücksetzen Folgende Tasten drücken: 7. d zur Bestätigung. 1. d + MENU ca. 4 s gleichzeitig. 8. |/~ für „Ja“. Das Menü „Service“ erscheint. 9. d zur Bestätigung. 2. |/~ für „Codierung 2“. 10. Servicemenü verlassen. 3.

  • Seite 56: Codierung 1

    Codierungen Codierung 1 Codierung 1 aufrufen Folgende Tasten drücken: 5. d zur Bestätigung. 1. d + MENU ca. 4 s gleichzeitig. 6. |/~ für gewünschten Wert. Das Menü „Service“ erscheint. 7. d zur Bestätigung. Im Display erscheint 2. |/~ für „Codierung 1“. kurz „Übernommen“.
  • Seite 57 Codierungen Codierung 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Puffer HK Ein 34:5 Nur in Anlagen mit Heiz- 34:0 Wert einstellbar von 0 bis wasser-Pufferspeicher 20 K und Codierung „BB:1“ 34:20 muss eingestellt sein: Freigabe für Heizkreis- pumpen (siehe folgendes Beispiel) Puffer HK Aus 35:20...
  • Seite 58 Codierungen Codierung 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Pufferspeicher 45:0 Ohne Heizwasser-Puffer- 45:1 Mit Heizwasser-Puffer- speicher speicher 45:2 Mit Heizwasser-Puffer- speicher mit integrierter Trinkwassererwärmung (Kombispeicher) (Codieradresse „61“ be- achten) HK-Sollabschaltung A5:5 Mit Heizkreispumpenlo- A5:0 Ohne Heizkreispumpenlo- gik-Funktion gik-Funktion A5:1 Mit Heizkreispumpenlogik- Funktion: A5:15...
  • Seite 59 Codierungen Codierung 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Abschaltung ged. AT A6:36 Erweiterte Sparschaltung A6:5 Erweiterte Sparschaltung inaktiv aktiv, d.h. bei einem varia- A6:35 bel einstellbaren Wert von 5 bis 35 °C zuzüglich 1 °C werden Brenner und Heiz- kreispumpe ausgeschaltet.
  • Seite 60 Codierungen Codierung 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Sollumschaltung A9:7 Mit Pumpenstillstandzeit: A9:0 Ohne Pumpenstillstand- Heizkreispumpe „Aus“ zeit bei Sollwertänderung A9:1 Pumpenstillstandzeit ein- durch Wechsel der stellbar von 1 bis 15 Betriebsart oder Ände- A9:15 rung des Raumtempera- tur-Sollwerts Raumabschaltung B5:5 Mit Fernbedienung:...

  • Seite 61: Codierung 2

    Codierungen Codierung 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Start red. Absenkung F8:−5 Temperaturgrenze für F8:+10 Temperaturgrenze ein- Aufhebung des reduzier- stellbar von +10 bis ten Betriebs −5ºC, siehe F8:−60 −60 °C Beispiel auf Seite 123. F8:−61 Funktion inaktiv Einstellung Codier- adresse „A3“...

  • Seite 62: Codierung 2

    Codierungen Codierung 2 (Fortsetzung) ■ „Pufferspeicher“ Codieradressen 34, 35, 45 bis 53, 5F, ■ „Warmwasser/Speicher“ Codieradressen „55“ bis „5A“, „60“ bis „64“, „67“, „70“ bis „75“, „84“, „85“ ■ „Solar“ Codieradressen „65“, „66“, „68“ bis „6F“, „86“ ■ „Heizkreis“ Codieradressen „A0“ bis „FB“ Codierung 2 aufrufen Folgende Tasten drücken: 6.
  • Seite 63 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 05:0 Nicht verstellen! 06:... Maximalbegrenzung der 06:... Abhängig von Kesselleis- Kesselwassertemperatur tung (durch den Kesselco- Anlieferungszustand dierstecker vorgegeben) durch den Kesselcodier- stecker vorgegeben 08:0 Anschluss Sammelstör- 08:1 Anschluss Anfahrentlas- meldung an Stecker gÖ tung Heizkessel an Stecker gÖ...
  • Seite 64 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 26:... Nur aktivieren, falls Pel- 26:0 Keine Meldung „Lager let-Sensor im Pelletlager- nachfüllen“ raum/Pelletsilo (mit Ste- 26:1 Meldung „Lager nachfül- cker aNG) vorhanden len“ aktiv 28:... Taktzeit Saugmodul 28:0 Wert einstellbar von 0 bis 250 s;...
  • Seite 65 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 30:10 Nur in Anlagen ohne 30:5 Wert einstellbar von 5 bis Heizwasser-Pufferspei- 30 K cher und Codierung „AA: 30:30 2“ muss eingestellt sein: Einschaltpunkt für Leis- tungsreduzierung, wirkt mit Adresse „31“ (siehe folgendes Beispiel) 31:5 Nur in Anlagen ohne...
  • Seite 66 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 32:100 Geringere Leistungsredu- zierung gewünscht: einen hohen Wert einstellen. 34:5 Nur in Anlagen mit Heiz- 34:0 Wert einstellbar von 0 bis wasser-Pufferspeicher 20 K und Codierung „BB:1“ 34:20 muss eingestellt sein: Beschreibung siehe Sei- te 57 35:20...
  • Seite 67 Codierungen Codierung 2 (Fortsetzung) Bei 1 K Temperaturabweichung wird der Brenner nach 10 min eingeschaltet oder bei 2 K Temperaturabweichung nach 5 min. Codierung im Auslieferungszustand Mögliche Umstellung 48:0 Nur in Anlagen mit Heiz- 48:1 Pufferspeicherbeheizung wasser-Pufferspeicher: wird ausgeschaltet, wenn Pufferspeicherbeheizung 48:20 der Temperatur-Istwert am...
  • Seite 68 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 55:0 Ohne Speicher-Wasser- 55:1 Speicherbeheizung, erwärmer Hysterese ± 2,5 K 55:2 Adaptive Speicherbehei- zung aktiv 56:0 Trinkwassertemperatur- 56:1 Trinkwassertemperatur- Sollwert einstellbar von Sollwert einstellbar von 10 10 bis 60 °C bis 75 °C 58:0 Ohne Zusatzfunktion für 58:1...
  • Seite 69 Zirkulationspumpe eingeschaltet 65:1 In Verbindung mit integ- 65:0 Wärmeträgermedium: rierter Solarregelung: Wasser Wärmeträgermedium: Viessmann Wärmeträ- germedium 66:30 In Verbindung mit integ- 66:1 Volumenstrom einstellbar rierter Solarregelung: von 0,1 bis 20 l/min; 1 Einstellschritt ≙ 0,1 l/min Volumenstrom des Solar-...
  • Seite 70 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 69:10 In Verbindung mit integ- 69:11 Die Solarkreispumpe wird rierter Solarregelung: eingeschaltet, wenn die Ohne Kollektortempera- 69:90 Kollektortemperatur den tur-Minimalbegrenzung eingestellten Wert erreicht oder überschreitet; ein- stellbar von 11 bis 90 °C 6A:7 In Verbindung mit integ- 6A:1...
  • Seite 71 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Max. Kollektor-Anfahrt- 6E:200 Ohne Kollektor-Anfahrbe- emperatur, die Solar- grenzung kreispumpe wird nicht eingeschaltet, wenn die Kollektortemperatur über 130 °C angestiegen ist 6F:20 In Verbindung mit integ- 6F:10 Wert einstellbar von 10 bis rierter Solarregelung und 50 K Codieradresse „6E“:...
  • Seite 72 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 76:0 Ohne Kommunikations- 76:1 Mit Kommunikationsmodul modul LON LON; wird automatisch erkannt 77:1 LON-Teilnehmernummer 77:1 LON-Teilnehmernummer einstellbar von 1 bis 99 77:99 Hinweis Jede Nummer darf nur ein- mal vergeben werden. 78:1 Kommunikation LON frei- 78:0...
  • Seite 73 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Die Umwälzpumpe zur Speicherbeheizung wird eingeschaltet, wenn die Kesselwasser-/Puffer- speichertemperatur (Sensor oben) den Spei- chertemperatur-Istwert um 8 K überschreitet 85:5 Codierung „61:0“ oder 85:2 Wert einstellbar von 2 bis „61:2“ muss eingestellt 10 K sein: 85:10...
  • Seite 74 Teilnehmer der Regelung ange- 97:1 Regelung sendet Außen- schlossenen Sensors temperatur an LON-Teil- wird nur intern verwen- nehmer 98:1 Viessmann Anlagennum- 98:1 Anlagennummer einstell- mer (in Verbindung mit bar von 1 bis 5 Überwachung mehrerer 98:5 Anlagen über Vitocom 300)
  • Seite 75 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 9A:3 Extern „Mischer auf“ Heizkreise 1 und 2 9B:0 Keine Mindest-Vorlauf- 9B:1 Mindest-Vorlauftempera- temperatur-Sollwertvor- tur-Sollwert bei externer gabe 9B:127 Anforderung einstellbar von 1 bis 127 °C (siehe Sei- te 127) 9C:20 Überwachung LON-Teil- 9C:0 Keine Überwachung...
  • Seite 76 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung A2:3 Gleitender Vorrang auf Mi- scher (bei Anlagen ohne A2:15 Heizwasser-Pufferspei- cher einstellen), d.h. dem Heizkreis wird eine redu- zierte Wärmemenge zuge- führt A3:2 Außentemperatur unter A3:−9 Heizkreispumpe „Ein“/ 1 °C: Heizkreispumpe „Aus“...
  • Seite 77 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung A4:0 Mit Frostschutz A4:1 Kein Frostschutz, Einstel- lung nur möglich, falls Co- dierung „A3:−9“ eingestellt ist. Hinweis Achtungshinweis bei Co- dierung „A3“ beachten. A5:5 Mit Heizkreispumpenlo- A5:0 Ohne Heizkreispumpenlo- gik-Funktion (Sparschal- gik-Funktion tung): A5:1...
  • Seite 78 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung B0:0 Mit Fernbedienung: B0:1 Heizbetrieb: witterungsge- Heizbetrieb/ reduz. Be- führt trieb: witterungsgeführt Reduz. Betrieb: mit Raum- temperaturaufschaltung B0:2 Heizbetrieb: mit Raumtem- peraturaufschaltung Reduz. Betrieb: witte- rungsgeführt B0:3 Heizbetrieb/ reduz. Be- trieb: mit Raumtemperatur- aufschaltung B2:8 Mit Fernbedienung und...
  • Seite 79 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Regler arbeitet zu langsam (nicht ausreichende Tem- peraturhaltung): einen höheren Wert ein- stellen C5:20 Elektronische Minimalbe- C5:1 Minimalbegrenzung ein- grenzung der Vorlauftem- stellbar von 1 bis 127 °C peratur auf 20 °C C5:127 (nur im Betrieb mit nor- maler Raumtemperatur)
  • Seite 80 Codierungen Codierung 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung F2:8 Zeitliche Begrenzung für F2:0 Keine Zeitbegrenzung für Partybetrieb 8 h oder ex- Partybetrieb terne Betriebsarten-Um- F2:1 Zeitliche Begrenzung ein- schaltung mit Taster stellbar von 1 bis 12 h F2:12 F8:−5 Temperaturgrenze für F8:+10 Temperaturgrenze ein-...

  • Seite 81: Serviceabfragen

    Serviceabfragen Servicefunktionen Folgende Servicefunktionen können gewählt werden: ■ „Diagnose“ siehe Seite 81 und 87 ■ „Aktorentest“ siehe Seite 39 ■ „Codierung 1“ siehe Seite 56 ■ „Codierung 2“ siehe Seite 61 ■ „Fehlerhistorie“ siehe Seite 88 ■ „Inbetriebnahme“ siehe ab Seite 14 ■...
  • Seite 82 Serviceabfragen Temperaturen, Kesselcodierstecker und… (Fortsetzung) Folgende Parameter können je nach Anlagenausstattung abgefragt werden: Displayanzeige Erklärung „Teilnehmer-Nr.“ Falls Kommunikationsmodul LON vor- handen. „Außentemperatur:“ Gedämpfte Außentemperatur auf aktuel- „Ged./Ist“ le Außentemperatur zurücksetzen: Während der Anzeige Taste d drücken und „Ged. Außentemp. löschen?“ mit „Ja“...

  • Seite 83: Digitale Eingänge

    Serviceabfragen Temperaturen, Kesselcodierstecker und… (Fortsetzung) Digitale Eingänge Diagnose Status dig..0 0 0 0 0 0 0 0 C D E F G H Digitale Eingänge 1 Position Status Rückmeldung Rostreinugungsmotor Keine Rückmel- Rückmeldung dung aktiv (nur kurz- zeitig) Endschalter Sekundärluft Keine Rückmel- Rückmeldung...

  • Seite 84: Digitale Ausgänge

    Serviceabfragen Temperaturen, Kesselcodierstecker und… (Fortsetzung) Position Status Pellet-Sensor an Stecker aNG Es befinden Es befinden sich sich Pellets vor keine Pellets vor dem Sensor dem Sensor Rückmeldung Reinigungsmotor Heizflä- Keine Rückmel- Rückmeldung chen dung aktiv Eingang aVD Eingang aVD ge- Externe Anforderung geöffnet schlossen...
  • Seite 85 Serviceabfragen Temperaturen, Kesselcodierstecker und… (Fortsetzung) Digitale Ausgänge 2 Position Status Heizung Lambda-Sonde Luftklappenantrieb Sekundärluft Klappe in Ruhe- Klappe öffnet stellung oder Klappe schließt Luftklappenantrieb Primärluft Klappe in Ruhe- Klappe öffnet stellung oder Klappe schließt Abgasgebläse Kurzabfrage Diagnose Kurzabfrage ... Displayanzeige Kurzab- frage Gerätekennung...

  • Seite 86: Betriebszustände Und Sensoren Abfragen

    Softwarestand Fern- Funktionserweiterung Softwarestand bedienung Heizkreis 0 bis 10 V Funktionserweiterung – –: nicht vorhanden 0 bis 10 V E0: Funktionserwei- terung vorhan- Betriebszustände und Sensoren abfragen Je nach Anlagenausstattung können im Informationsmenü Betriebszustände und Sensoren abgefragt werden. Bedienungsanleitung „Vitoligno 300-P“...

  • Seite 87: Störungsbehebung

    Störungsbehebung Störungsanzeige Störungen werden im Display durch die Anzeige von „Störung“ und durch Blinken der roten Störungsanzeige signalisiert. Eine am Stecker gÖ angeschlossene Sammelstörmeldeeinrichtung wird eingeschal- tet. Störung ablesen und quittieren Hinweis 2. |/~ für die Anzeige weiterer Stö- Falls eine quittierte Störung nicht beho- rungsmeldungen, falls meh- ben wird, erscheint die Störungsmel- rere Störungen vorliegen.

  • Seite 88: Störungscodes Aus Störungsspeicher Auslesen (Fehlerhistorie)

    Störungsbehebung Störungsanzeige (Fortsetzung) ■ „Sich.Temp.Begr.“ ■ „Fördersystem“ ■ „Nicht gezündet“ ■ „Rostreinigung“ ■ „Kein Brennstoff“ ■ „Primärluftklappe“ ■ „Sicherheitskette“ ■ „Sekundärluftklp“. ■ „Abgasgebläse“ ■ „Feuerungsregler“ Störungscodes aus Störungsspeicher auslesen (Fehlerhistorie) Die letzten 10 aufgetretenen Störungen Folgende Tasten drücken: werden gespeichert und können abge- fragt werden.
  • Seite 89 Störungsbehebung Störungsanzeige (Fortsetzung) Störungscodes Störungs- Verhalten der Anla- Störungsursache Maßnahme code im Display Regelbetrieb Wartung Wartung durchführen. Nach Wartung Codierung „24:0“ einstellen. Regelt nach 0 °C Au- Kurzschluss Außentemperatursensor ßentemperatur Außentemperatur- prüfen (siehe Seite 99) sensor Regelt nach 0 °C Au- Unterbrechung Außentemperatursensor ßentemperatur...
  • Seite 90 Störungsbehebung Störungsanzeige (Fortsetzung) Störungs- Verhalten der Anla- Störungsursache Maßnahme code im Display Keine Speicherbe- Kurzschluss Spei- Speichertemperatursen- heizung chertemperatursen- sor prüfen (siehe Sei- te 97) Keine Speicherbe- Unterbrechung Speichertemperatursen- heizung Speichertempera- sor prüfen (siehe Sei- tursensor te 97) Keine Pufferspei- Kurzschluss Puf- Puffertemperatursensor cherbeheizung...
  • Seite 91 Störungsbehebung Störungsanzeige (Fortsetzung) Störungs- Verhalten der Anla- Störungsursache Maßnahme code im Display Solarkreispumpe Kurzschluss Spei- Speichertemperatursen- ausgeschaltet, keine chertemperatursen- sor prüfen (siehe Sei- Speicherbeheizung te 97) durch Solaranlage. Externe Solarrege- Kollektor-Frost- lung Vitosolic: schutzfunktion, falls Anschluss an S2 aktiviert, wird einge- schaltet, falls erfor- derlich Solarkreispumpe...

  • Seite 92: Störungsursache Maßnahme

    Störungsbehebung Störungsanzeige (Fortsetzung) Störungs- Verhalten der Anla- Störungsursache Maßnahme code im Display Regelbetrieb Fehler Solarrege- Solarregelung prüfen lung, wird ange- zeigt, falls an die- Separate Monta- ser ein Fehler ohne ge- und Service- Störungscode auf- anleitung tritt Regelbetrieb mit fal- Bedienteil defekt Bedienteil austauschen scher Uhrzeit...
  • Seite 93 Störungsbehebung Störungsanzeige (Fortsetzung) Störungs- Verhalten der Anla- Störungsursache Maßnahme code im Display Regelbetrieb ohne Kommunikations- Anschlüsse, Leitung, Fernbedienung fehler Fernbedie- Codieradresse „A0“ und nung Vitotrol Heiz- Codierschalter der Fern- kreis 1 bedienung prüfen (siehe Seite 108 und 109) Regelbetrieb ohne Kommunikations- Anschlüsse, Leitung, Fernbedienung...
  • Seite 94 Störungsbehebung Störungsanzeige (Fortsetzung) Störungs- Verhalten der Anla- Störungsursache Maßnahme code im Display Einleitung Brenner- Sicherheitstempe- Warten, bis die Kessel- stop, Pelletzuführung raturbegrenzer hat wassertemperatur unter gestoppt ausgelöst (Kessel- die Absicherungstempe- wassertemperatur ratur gesunken ist und größer 100 °C) STB entriegeln Regelbetrieb ohne Kurzschluss Raumtemperatursensor...
  • Seite 95 Störungsbehebung Störungsanzeige (Fortsetzung) Störungs- Verhalten der Anla- Störungsursache Maßnahme code im Display Brenner blockiert Primärluftklappe Mechanik, Antrieb und defekt Mikroschalter prüfen. An- stehende Blockade mit d aufheben. Ggf. defek- te Teile austauschen Notbetrieb, d. h. Sekundärluft- Mechanik, Antrieb und Regelbetrieb mit klappe defekt Mikroschalter prüfen, ggf.
  • Seite 96 Störungsbehebung Störungsanzeige (Fortsetzung) Störungs- Verhalten der Anla- Störungsursache Maßnahme code im Display Einleitung Brenner- Sicherheitskette Anschluss externe Si- stop unterbrochen cherheitseinrichtung prü- Brenner blockiert Rostreinigung de- Mechanik, Antrieb und fekt. Mikroschalter prüfen, ggf. Rost geht nicht in austauschen. Ausgangsposition Rostantrieb lösen und zurück durch ein- Rost mit Zange o.

  • Seite 97: Instandsetzung

    Störungsbehebung Instandsetzung Sicherungen (Einbaulage siehe Anschluss-und Verdrahtungs- schema) ■ T6,3 A, 250 V ■ T2,0 A, 250 V ■ Schaltvermögen H ■ Schaltvermögen H ■ Max. Verlustleistung ≤ 2,5 W ■ Max. Verlustleistung ≤ 2,5 W ■ Absicherung des Geräts ■...

  • Seite 98: Außentemperatursensor

    Störungsbehebung Instandsetzung (Fortsetzung) Sensor prüfen 1. Entsprechenden Stecker abziehen. 2. Widerstand des Sensors am Stecker messen. 3. Messergebnis mit Isttemperatur ver- gleichen (Abfrage siehe Kapitel „Temperaturen, Kesselcodierstecker und Kurzabfragen“). Bei starker Abweichung Montage prüfen und ggf. Sensor austau- schen. 20 40 60 80 100 120 140 Temperatur in °C Technische Daten Kesseltempera-...

  • Seite 99: Anlegetemperatursensor Und Tauchtemperatursensor

    -40 -30 -20 -10 0 10 20 30 Außentemperatursensor tauschen. Außentemperatur in °C 5. Isttemperatur abfragen (Abfrage siehe Kapitel „Temperaturen, Kessel- codierstecker und Kurzabfragen“). Technische Daten Sensortyp Viessmann Ni500 Schutzart IP 43 Zul. Umgebungstem- peratur bei Betrieb, Lagerung und Trans- port −40 bis + 70 °C...
  • Seite 100 Kurzabfragen“). Bei starker Abweichung Montage prüfen und ggf. Sensor austau- schen. Vorlauftemperatur bzw. Rücklauftemperatur in °C Technische Daten Sensortyp Viessmann Ni500 Schutzart IP 32 Zul. Umgebungs- temperatur ■ bei Betrieb 0 bis + 100 °C ■ bei Lagerung und Transport...
  • Seite 101 Thermospannung messen. Dazu nur ein geeignetes Messgerät für Thermoelement Typ K verwenden. Technische Daten Sensortyp Viessmann Mantelthermoelement NiCr-Ni, Typ K Zul. Umgebungstemperatur bei Betrieb, Lagerung und Transport ■ Ausgleichsleitung Silikon − 50 bis + 180 °C ■ Messeinsatz (Mess-Spitze)
  • Seite 102 Störungsbehebung Instandsetzung (Fortsetzung) Lambda-Sonde Zur Erfassung des Restsauerstoffge- Anschluss halts im Abgas. Die Lambdasonde ist mit Stecker a:K Lambda-Sonde prüfen angeschlossen (siehe Kapitel „Anschluss- und Verdrahtungsschema“ 1. Lambda-Sonde auf Verschmutzung ab Seite 135). und Beschädigungen prüfen (siehe Seite 50). 2. Anschlussleitung auf Beschädigun- gen prüfen.

  • Seite 103: Funkuhrempfänger

    Störungsbehebung Instandsetzung (Fortsetzung) Technische Daten 10 12 14 16 18 20 21 Sauerstoffgehalt O (%) im Abgas A ≙ λ = 1,5 Sondentyp NTK OZA685-WW1 Zul. Umgebungstemperatur ■ bei Lagerung und Transport – 40 bis + 60 °C ■ bei Betrieb 350 bis 900 °C Dauer-Abgastemperatur mit ein- geschalteter Heizung 950 °C max.
  • Seite 104 Störungsbehebung Instandsetzung (Fortsetzung) Über den Funkuhrempfänger wird die Uhrzeit an der Regelung und an eventu- ell angeschlossenen Fernbedienungen vollautomatisch eingestellt. A Außentemperatursensor D Rote LED B Funkuhrempfänger E Antenne C Grüne LED Anschluss Technische Daten 2-adrige Leitung, max. 35 m Länge bei Schutzart IP 43 Zul.
  • Seite 105 Störungsbehebung Instandsetzung (Fortsetzung) Erweiterungssatz für Heizkreis mit Mischer, Best.-Nr. 7267 627 Bestandteile: Vorlauftemperatursensor ■ Mischer-Motor, mit Anschlussleitung, 4,2 m lang Siehe Anlegetemperatursensor ■ Stecker für Anschluss der Heizkreis- Seite 99. pumpe ■ Vorlauftemperatursensor (Anlegetem- peratursensor) Mischer-Motor, Best.-Nr. 7450 657 Drehrichtung prüfen Mit dem Aktorentest der Regelung Montageanleitung Mischer (siehe Seite 39) wird der Mischer auf-...
  • Seite 106 Störungsbehebung Instandsetzung (Fortsetzung) Drehrichtung des Motors ändern (falls erforderlich) Abdeckhaube abschrauben und Stecker A um 180° gedreht einstecken. A 3-poliger Stecker im Mischer-Motor | Mischer auf ~ Mischer zu Technische Daten Nennspannung Schutzart IP 42 230 V∼ Drehmoment 3 Nm Nennfrequenz 50 Hz Laufzeit für 90°...

  • Seite 107: Temperaturwächter Für Maximaltemperaturbegrenzung

    Störungsbehebung Instandsetzung (Fortsetzung) Temperaturwächter für Maximaltemperaturbegrenzung Tauchtemperaturregler, Best.-Nr. 7151 728 Anlegetemperaturregler, Best.-Nr. 7151 729 Elektromechanischer Temperaturwäch- ter nach dem Flüssigkeits-Ausdeh- nungsprinzip. Schaltet bei Überschreiten des Einstell- werts die Heizkreispumpe aus. Die Vorlauftemperatur verringert sich in dieser Situation nur langsam, d.h. das selbständige Wiedereinschalten kann einige Stunden dauern.

  • Seite 108: Sicherheitstemperaturbegrenzer Für Solaranlage

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherheitstemperaturbegrenzer für Solaranlage Die Stromaufnahme der Pumpe darf max. 2 A betragen. sF zur Regelung A Sicherheitstemperaturbegrenzer B Solarkreispumpe Fernbedienung Vitotrol 200A, Best.-Nr. 7438 363 Mit eingebautem Raumtemperatursensor. Einstellungen Anschluss ■ Tagtemperatur 2-adrige Leitung mit Leiterquerschnitt ■ Betriebsprogramm min.

  • Seite 109: Einstellungen

    Störungsbehebung Instandsetzung (Fortsetzung) A Vitotrol 200A B 2-poliger Stecker aVG (zur Rege- lung oder zum KM-BUS-Verteiler) Mehrere Fernbedienungen anschlie- Technische Daten ßen Spannungsversorgung über KM-BUS Montage- und Serviceanleitung Leistungsaufnahme 0,2 W Vitotrol 200A Schutzklasse Schutzart IP 30 Zulässige Umgebungstemperatur Es können Vitotrol 200A und Vitotrol ■...
  • Seite 110 Störungsbehebung Instandsetzung (Fortsetzung) Hinweis Leitung zur Fernbedienung nicht unmit- telbar mit 230/400-V-Leitungen zusam- men verlegen. A Vitotrol 300A C Separater Raumtemperatursensor (Zubehör) B 2-poliger Stecker aVG (Regelung oder KM-BUS-Verteiler) Mehrere Fernbedienungen anschlie- Technische Daten ßen Spannungsversorgung über KM-BUS Montage- und Serviceanleitung Leistungsaufnahme 0,5 W Vitotrol 300A...
  • Seite 111 Störungsbehebung Instandsetzung (Fortsetzung) Raumtemperatursensor, Best.-Nr. 7438 537 Anschluss an Vitotrol 300A 2-adrige Leitung mit Leiterquerschnitt min. 1,5 mm A Vitotrol 300A B Raumtemperatursensor...
  • Seite 112 Störungsbehebung Instandsetzung (Fortsetzung) Raumtemperatursensor prüfen Kennlinie Temperatur in °C Widerstand zwischen Klemmen 9 und Raumtemperatursensor aktivieren 13c messen. Montage- und Serviceanleitung Vitotrol 300A Technische Daten Schutzklasse Schutzart IP 53 Sensortyp NTC 10 kΩ, bei 25 °C Zulässige Umgebungstemperatur ■ bei Betrieb –20 bis +90 °C ■...

  • Seite 113: Kommunikationsmodul Lon

    Störungsbehebung Instandsetzung (Fortsetzung) Kommunikationsmodul LON Das Modul wird in die Regelung einge- steckt. LON LON LON LON Unterbrechung der Kommunikation wird angezeigt (siehe Seite 93). A Regelung oder Vitocom 300 B Verbindungsleitung, Best.-Nr. 7143 C Abschlusswiderstand, Best.-Nr. 7143 497 Funktionserweiterung 0 bis 10 V, Best.-Nr. 7174 718 Zur Vorgabe eines zusätzlichen Kesselwassertemperatur-Sollwerts über einen 0 bis 10-V-Eingang im Bereich von 10 bis 100 °C oder 30 bis 120 °C.
  • Seite 114 Störungsbehebung Instandsetzung (Fortsetzung) Codierschalter Funktion Reduzierter Betrieb Heizkreis 1 mit Mischer M1 Reduzierter Betrieb Heizkreis 2 mit Mischer M2 — 0 bis 100 °C 30 bis 120 °C Hinweis Bei Schaltern 1 bis 3 darf nur ein Schal- ter auf „ON“ gestellt werden.

  • Seite 115: Funktionsbeschreibung

    Funktionsbeschreibung Anzeige- und Bedienelemente Ruhezustand Kessel 55°C Außentemperatur 8°C Warmwassertemp. 50°C A Display D Bestätigung B Zurück-Taste E Menü-Einstellung C Cursor-Tasten bzw. Werteinstel- F Schornsteinfeger-Prüftaste lung G Standby Regelungsfunktionen Heizkreisregelung Kurzbeschreibung ■ Die Regelung der Vorlauftemperatur der Heizkreise 1 und 2 erfolgt durch ■...
  • Seite 116 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Funktionen Trinkwassertemperatur Die Vorlauftemperatur der Heizkreise 1 ■ Mit Vorrangschaltung: und 2 wird vom Vorlauftemperatursen- Während der Speicherbeheizung wird sor erfasst. der Vorlauftemperatur-Sollwert auf 0 °C gesetzt. Zeitprogramm Der Mischer schließt und die Heiz- kreispumpe wird ausgeschaltet. Die Schaltuhr der Regelung schaltet ent- ■...
  • Seite 117 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Erweiterte Sparschaltung Anlagendynamik Mischerkreis Die Heizkreispumpe wird ausgeschaltet In Verbindung mit Heizkreisen 1 und 2: und der Vorlauftemperatur-Sollwert auf Das Regelverhalten des Mischers kann 0 °C gesetzt, wenn eins der folgenden über Codieradresse „C4“ beeinflusst Kriterien erfüllt ist: werden.

  • Seite 118: Vorlauftemperaturregelung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Vorlauftemperaturregelung Differenztemperatur: Die Differenztemperatur ist über Codier- adresse „9F“ einstellbar, Anlieferungszustand: 8 K. Die Differenztemperatur ist der Wert, um den die Kesselwassertemperatur min. über der höchsten momentan benötigten Vorlauftemperatur des Mischerkreises liegen soll. ■ Anlage mit einem oder zwei Heizkrei- Außentemperatur in ºC sen mit Mischer: Der Kesselwassertemperatur-Sollwert...
  • Seite 119 Die Dauer der Pausen verkürzt hen) sich mit zunehmender Regeldifferenz. Anlagen ohne Heizkreis mit Mischer am Vitoligno 300-P Bei Einbau des Vitoligno 300-P in eine bestehende Anlage mit angeschlosse- nen Heizkreisen mit Mischer brauchen an Vitoligno 300-P keine Mischer ange- schlossen werden. Die Codieradressen...
  • Seite 120 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Speichertemperaturregelung Kurzbeschreibung Funktionen ■ Die Speichertemperaturregelung ist Zeitprogramm eine Konstantregelung. Sie erfolgt durch Ein- und Ausschalten der Es kann ein Automatik- oder ein indivi- Umwälzpumpe zur Speicherbehei- duelles Zeitprogramm für die Trinkwas- zung. sererwärmung und die Zirkulations- Die Schaltdifferenz beträgt ±2,5 K.

  • Seite 121: Vorrangschaltung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) ■ Mehrparteienhaus Frostschutz Codierung „7F:0“: – Automatik-Betrieb Falls die Trinkwassertemperatur unter Bei Anlagen mit zwei Heizkreisen 5 ºC sinkt, wird der Speicher-Wasser- werden die Heizzeiten des jeweili- erwärmer auf 20 ºC aufgeheizt. gen Heizkreises zugrunde gelegt. – Individuelles Zeitprogramm Zusatzfunktion zur Trinkwasser- Die Schaltzeiten für die Trinkwas- erwärmung...
  • Seite 122 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Oberhalb dieses Wertes ist die Nachla- Speicher-Wassererwärmer ist warm, deunterdrückung durch den Heizkessel (Sollwert +2,5 K): aktiv. Der Speicher-Wassererwärmer ■ Der Kesselwassertemperatur-Sollwert wird nur durch die Solaranlage beheizt. wird auf den witterungsgeführten Soll- wert zurückgesetzt. Regelablauf ■ Pumpennachlauf: Nach einer Speicherbeheizung läuft Codierung „55:1“, Speicherbehei- die Umwälzpumpe solange nach, bis...

  • Seite 123: Anhebung Der Reduzierten Raumtemperatur

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Codierung „55:2“, Adaptive Speicher- Speicher-Wassererwärmer ist warm: beheizung ■ Die Regelung prüft, ob der Heizkessel nach der Speicherbeheizung noch Bei der adaptiven Speicherbeheizung Heizwärme liefern muss oder ob die wird die Anstiegsgeschwindigkeit der Restwärme des Heizkessels an den Temperatur bei der Trinkwassererwär- Speicher-Wassererwärmer abgeführt mung berücksichtigt.

  • Seite 124: Verkürzung Der Aufheizzeit

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel mit den Einstellungen im Anlieferungszustand -5 -10 -15 Außentemperatur in °C A Heizkennlinie für Betrieb mit norma- B Heizkennlinie für Betrieb mit redu- ler Raumtemperatur zierter Raumtemperatur Verkürzung der Aufheizzeit Beim Übergang vom Betrieb mit redu- Der Wert und die Zeitdauer für die zierter Raumtemperatur in den Betrieb zusätzliche Erhöhung des Vorlauftem-...
  • Seite 125 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel mit den Einstellungen im Anlieferungszustand Zeit in h A Beginn des Betriebs mit normaler D Zeitdauer des Betriebs mit erhöh- Raumtemperatur tem Vorlauftemperatur-Sollwert ent- B Vorlauftemperatur-Sollwert ent- sprechend Codieradresse „FB“: sprechend eingestellter Heizkennli- 60 min nie bei Betrieb mit normaler Raum- temperatur C Vorlauftemperatur-Sollwert ent- sprechend Codieradresse „FA“:...
  • Seite 126 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Anfahrentlastung an Stecker gÖ ■ Für Anlagen ohne Heizwasser-Puffer- speicher ■ Kesselwasser-Volumenstrom muss in der Anfahrphase (z.B. nach Wochen- endabschaltung) um min. 50 % gedrosselt werden können ■ Stecker gÖ der Regelung wird als Schaltkontakt genutzt ■ Erforderliche Codierung: „08:1“ ■...

  • Seite 127: Externe Anschlüsse An Stecker Avd

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Externe Anschlüsse an Stecker aVD Externe Betriebsprogramm-Umschal- tung/Extern „Mischer auf“ Über Codieradresse „9A“ (siehe Seite 74) kann die Funktion „Mischer auf“ und über Codieradresse „91“ (siehe Seite 74) die Betriebsprogramm- Umschaltung den Heizkreisen zugeord- net werden. 1 2 3 A Externe Anforderung/Betriebspro- gramm-Umschaltung/Extern „Mischer auf“...
  • Seite 128 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Externes Sperren/Extern„Mischer Externe Anforderung zu“ Mit Schließen des potenzialfreien Kon- Mit Schließen des potenzialfreien Kon- takts wird der Brenner lastabhängig ein- takts erfolgt eine Regelabschaltung des geschaltet. Das Kesselwasser wird auf Brenners oder Zufahren des Mischers. den gewünschten Vorlauftemperatur- Die Rücklaufanhebepumpe (falls vor- Sollwert aufgeheizt, einstellbar über handen) wird ausgeschaltet.
  • Seite 129 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil 1 (EN 1264-4), Codierung „F1:1“ Tage Temperaturprofil 2 (ZV Parkett- und Fußbodentechnik), Codierung „F1:2“ Tage Temperaturprofil 3, Codierung „F1:3“ Tage Temperaturprofil 4, Codierung „F1:4“ Tage...

  • Seite 130: Schornsteinfeger-Prüffunktion

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil 5, Codierung „F1:5“ Tage Temperaturprofil 6, Codierung „F1:6“ Tage Leiterplatte Optolink ■ Anzeige der Betriebsbereitschaft ■ Anzeige von Störungen ■ Optolink Laptop-Schnittstelle Schornsteinfeger-Prüffunktion Folgende Tasten drücken: 3. d zur Bestätigung. Während der Vorbereitungs- 1. S Im Display erscheint zeit wird im unteren Display- „Abgasprüfung“...

  • Seite 131: Zuordnung Der Heizkreise An Der Fernbedienung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) 4. Wenn 5. S um die Schornsteinfeger- „Ñ“ erlischt, kann die Abgasprüfung Prüffunktion zu beenden. durchgeführt werden. Notbetrieb Pumpen Durch Herausnehmen des Brückensteckers X7 wird die Kleinspannungsversorgung für die Relais K20 bis K29 (siehe Seite 136) unterbrochen. Die Heizkreispumpe und die Speicherladepumpe werden eingeschaltet.

  • Seite 132: Saugfördersystem

    Funktionsbeschreibung Saugfördersystem Die Pellets werden vom Anschluss-Stutzen der Raumaustragung oder des Pelletsilos über ein Unterdrucksystem in den Pelletbehälter am Heizkessel transportiert. Fördervorgang Läuft der Einschubmotor, wird die Zeit in Danach wird der Taktbetrieb für die Aus- der der Motor eingeschaltet ist erfasst. tragung aus dem Pelletlager gestartet.

  • Seite 133: Ablaufdiagramm Der Pelletfeuerung

    Funktionsbeschreibung Ablaufdiagramm der Pelletfeuerung...
  • Seite 134 Funktionsbeschreibung Ablaufdiagramm der Pelletfeuerung (Fortsetzung) Einleitung Brennerstart ra1 Spühldrehzahl Spülphase ra2 Zünddrehzahl Beginn Zündphase ra3 Drehzahl 2. Zündphase Zündung ra4 Stoppdrehzahl 2. Zündphase e1 Eintrag Füllzeit Regelbetrieb e2 Eintrag 2. Zündphase Stopp Zündung ein Ruhezustand Luftklappen Kalibration A leistungsgeregelt Luftklappen Spülstellung Luftklappen Zündstellung Luftklappen 2.

  • Seite 135: Schemen

    Schemen Anschluss und Verdrahtungsschema Position der Leiterplatten und der Steckerleiste A Anschlussraum der Regelung C Leiterplatte A2 B Leiterplatte A1 D Steckerleiste A3...
  • Seite 136 Schemen Anschluss und Verdrahtungsschema (Fortsetzung) Leiterplatte A1 (Wärmeverteilungsregelung) A Anschluss siehe nächste Seite...
  • Seite 137 Schemen Anschluss und Verdrahtungsschema (Fortsetzung) Leiterplatte A2 (Feuerungsregelung)
  • Seite 138 Schemen Anschluss und Verdrahtungsschema (Fortsetzung) Leiterplatte A1 Sicherung, T6,3 A, 250 V Externe Aufschaltung (siehe Sicherung, T2,0 A, 250 V Seite 127) Optolink-Schnittstelle KM-BUS-Teilnehmer (z. B. Fern- Brückenstecker bedienung Vitotrol) X10 Schnittstelle Leiterplatten oder X13 Kesselcodierstecker KM-BUS-Verteiler LON Verbindungsleitung für Datenaus- tausch der Regelungen Stecker 230 V~ sÖM1 Heizkreispumpe Heizkreis 1...
  • Seite 139 Raumaustragung 17:0 Saugmodul motor Raumaus- schubmotor aus Lagerraum tragung Saugsystem mit Silo (aus Einschub- Austrag- Timer Ein- 17:3 Saugmodul Viessmann Liefer- motor motor Silo schubmotor programm) Saugsystem mit Einschub- Timer Ein- 17:5 Maulwurf Saugmodul Maulwurf motor schubmotor Flexible Schne- Austrag-...
  • Seite 140 Übergabe Raum- Fallrohr über Raumaustragung aus La- raum (optional) austragung Zellradschleuse gerraum Flexible Schnecke mit Silo Füllstand Silo Fallrohr über (aus Viessmann Lieferpro- — (optional) Zellradschleuse gramm) Manuelle Beschickung — — — Siehe ab Seite 9 Muss (falls vorhanden) über die Codieradresse „26“ aktivert werden.

  • Seite 141: Einzelteillisten

    Einzelteillisten Einzelteillisten Hinweis für Ersatzbestellungen! 033 Türkontaktschalter Aschetür Best.-Nr. und Herstell-Nr. (siehe Typen- 034 Spannteil Aschetür schild) sowie die Positionsnummer des 035 Zündrohr Einzelteiles (aus dieser Einzelteilliste) 036 Zündelement angeben. 037 Deckel Zündluftgehäuse Handelsübliche Teile sind im örtlichen 038 Strahlungsplatte Aschetür Fachhandel erhältlich.
  • Seite 142 Einzelteillisten Einzelteillisten (Fortsetzung) 105 Kettenräder (mit Pos. 102 und 103) 405 Sicherheitstemperaturbegrenzer 106 Wellendichtung 120/110/100/95 °C Kap. 2000 107 Zellradgehäuse 406 Kesselcodierstecker 108 Schnecke (mit Pos. 104, 106 und 407 Sicherung T1,6 A 250 V (für 12 bis kleinem Kettenrad) 24 kW) 110 Schneckenrohr Sicherung T2,0 A 250 V (für 32 bis...
  • Seite 143 Einzelteillisten Einzelteillisten (Fortsetzung) 423 Steckersatz Kleinspannung 442 Solarkomponenten Vitoligno 424 Gegenstecker X12 443 Anlegetemperaturregler 425 Stecker sÖ 444 Tauchtemperaturregler 445 Außentemperatursensor 426 Stecker gS 446 Leitungsschelle 427 Stecker fÖ 447 Leitungshalter selbstklebend (10 436 Tauchtemperatursensor Stück) 437 Anlegetemperatursensor 438 Puffertemperatursensor A Typenschild 439 Kollektortemperatursensor 440 Speichertemperatursensor...
  • Seite 144 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 145 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 146 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 147 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 148 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 149 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 150 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 151 Einzelteillisten Einzelteillisten (Fortsetzung)

  • Seite 152: Protokolle

    Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...

  • Seite 153: Technische Daten

    Technische Daten Technische Daten Nennspannung 230 V∼ Nennfrequenz 50 Hz Nennstrom 6 A∼ Leistungsaufnahme 142 W (arithmetisches Mittel) Schutzklasse Schutzart IP 20 D gemäß EN 60529, durch Aufbau/Einbau zu ge- währleisten Wirkungsweise Typ 1 B gemäß EN 60730-1 Zul. Umgebungstemperatur ■...
  • Seite 154 Technische Daten Technische Daten (Fortsetzung) Nenn-Wärmeleis- 4 - 12 6 - 18 8 - 24 11 - 32 13 - 40 16 - 48 tungsbereich Erforderlicher För- mbar 0,10 0,10 0,10 0,10 0,10 0,10 derdruck Abgas Mittlere Temperatur (brutto) ■ bei oberer Nenn- °C Wärmeleistung ■...

  • Seite 155: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitoligno 300-P mit den folgenden Normen über- einstimmt: DIN EN 303-5 DIN EN 55 014-1 DIN EN 304 DIN EN 55 014-2...

  • Seite 156: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abfragen..........81 Codierstecker..63, 92, 115, 138, 142 Abgasgebläse reinigen......50 Codierungen Adaptive Speicherbeheizung...123 ■ Allgemein........61 Aktorentest.........39 ■ Codierung 1 aufrufen......56 Anfahrentlastung......126 ■ Codierung 2 aufrufen......62 Anhebung der reduzierten Raumtempe- ■ Codierungen in Klartext....56 ratur..........123 ■ Gesamtübersicht......62 Anlagendynamik Mischer....78 ■ Heizkreis.........62 Anlagendynamik Mischerkreis..117 ■...
  • Seite 157 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Fehlerhistorie........88 Lambda-Sonde........102 Fehlermanager........46 Leiterplatte Fernbedienung ■ Feuerungsregelung A2....137 ■ Anschluss und Codierung.....108 ■ Wärmeverteilungsregelung A1..136 ■ Heizkreise zuordnen.....131 ■ Softwarestand.........86 ■ Fehlerüberwachung......46 Flammtemperatursensor....101 ■ Regelung einbinden......45 Fördersystem in Betrieb nehmen..15 ■ Teilnehmerliste aktualisieren..46 Fördersystem konfigurieren....15 ■ Teilnehmernummer einstellen..45 Fördervorgang Pellets......132 Förderzeiten einstellen.......16 Frostschutz........117...
  • Seite 158 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Störungsmeldung aufrufen....88 Raum-Solltemperatur einstellen..43 Störungsmeldung quittieren....87 Raumtemperatur......116 Störungsspeicher.......88 Raumtemperatursensor....111 Störungssuche........87 Reduzierte Raumtemperatur....44 Reduzierte Raumtemperatur, Anhe- bung..........123 Tauchtemperatursensor.....99 Regelungsfunktionen.......115 Technische Daten....153, 154 Relaistest...........39 Temperaturen abfragen.....81 Temperaturwächter......107 Trinkwassererwärmung....121 Saugfördersystem......132 Trinkwassertemperatur....116 Schornsteinfeger-Prüffunktion..130 Trinkwassertemperatur-Sollwert..121 Schornsteinfeger-Prüftaste....115 Trinkwasserzirkulationspumpe..121 Sensoren abfragen......86 Sensoren prüfen........39 Servicefunktionen......81 Uhrzeit einstellen.......15 Sicherheitstemperaturbegrenzer ■...
  • Seite 159 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Zurück-Taste........115 Zusatzfunktion für Trinkwassererwär- mung..........121 Zusatzschaltungen......121...

  • Seite 160: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr. 7502282 7502283 7502284 7502285 7502286 7502287 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...

Diese Anleitung auch für:

Vitoligno 300-p

Inhaltsverzeichnis
