I
NSTALLATION UND
Wie für alle KW-Funkgeräte ist auch für den FT-2000D eine wirksame Erdung erforderlich, da sie die elektrische Sicherheit
erhöht und die HF-Kommunikation verbessert. Ein gutes Erdungssystem bringt mehrere Vorteile:
Es reduziert für den Operator die Gefahr von Stromschlägen.
Es minimiert die HF auf den Abschirmungen von Koaxialkabeln und auf Gehäuseteilen des Transceivers, die Störungen
an Anlagen der Heimunterhaltungstechnik und anderen technischen Anlagen verursachen kann.
Es reduziert die Wahrscheinlichkeit eines unsicheren Betriebs des Transceivers, hervorgerufen durch rückfließende
HF oder ungewollten Stromfluss durch digitale Geräte.
Ein effektives Erdungssystem kann in verschiedener Form realisiert werden. Als Richtlinie dafür können die nachfolgenden
Ausführungen dienen.
Normalerweise besteht die Erdung aus einer oder mehreren in den Boden eingetriebenen verkupferten Eisenstangen.
Stehen mehrere Erdstangen zur Verfügung, sollten diese zu einer Stern- oder V-Konfiguration zusammengeschaltet werden.
Der Erder im Mittelpunkt sollte sich möglichst nahe an der Station befinden. Zur Verbindung der Erdstangen sollte ein
Kabel mit möglichst großem Querschnitt (z.B. das extrahierte Schirmgeflecht von RG-213-Koaxialkabel) und
entsprechenden Kabelschellen, die vor Korrosion zu schützen sind, genutzt werden. Das gleiche Kabel sollte man für die
Verbindung zur Erdung im Stationsraum verwenden (s. unten).
Als Erdsammelschiene im Stationsraum sollte ein Kupferrohr von mindestens 25 mm Durchmesser zum Einsatz kommen.
Alternativ kann auch eine große Kupferplatte als Sammelschiene genutzt werden. Diese Platte sollte an der
Stationstischunterseite angebracht werden. Die Erdverbindungen der einzelnen Geräte (Transceiver, Stromversorgungsgerät,
Datenübertragungseinrichtungen) sollten mit Kupferkabel großen Querschnitts hergestellt werden.
Keine Verbindungen von einem zum anderen Gerät und dann zur Erdsammelschiene herstellen. Solche Schleifen sind
keine wirkungsvolle Erdung zur Vermeidung von HF-Störungen.
Das Erdungssystem innerhalb und außerhalb der Station muss regelmäßig inspiziert werden, um die Funktionsfähigkeit zu
prüfen und die Sicherheit zu gewährleisten.
Neben diesen Grundsätzen ist zu beachten, dass auf gar keinem Fall Gasleitungen benutzt werden dürfen, um eine
Erdverbindung herzustellen. Während Wasserleitungen in der Regel eine gute Erdung bieten, bergen Gasleitungen ein
großes Explosionsrisiko und dürfen daher nie zu Erdungszwecken missbraucht werden.

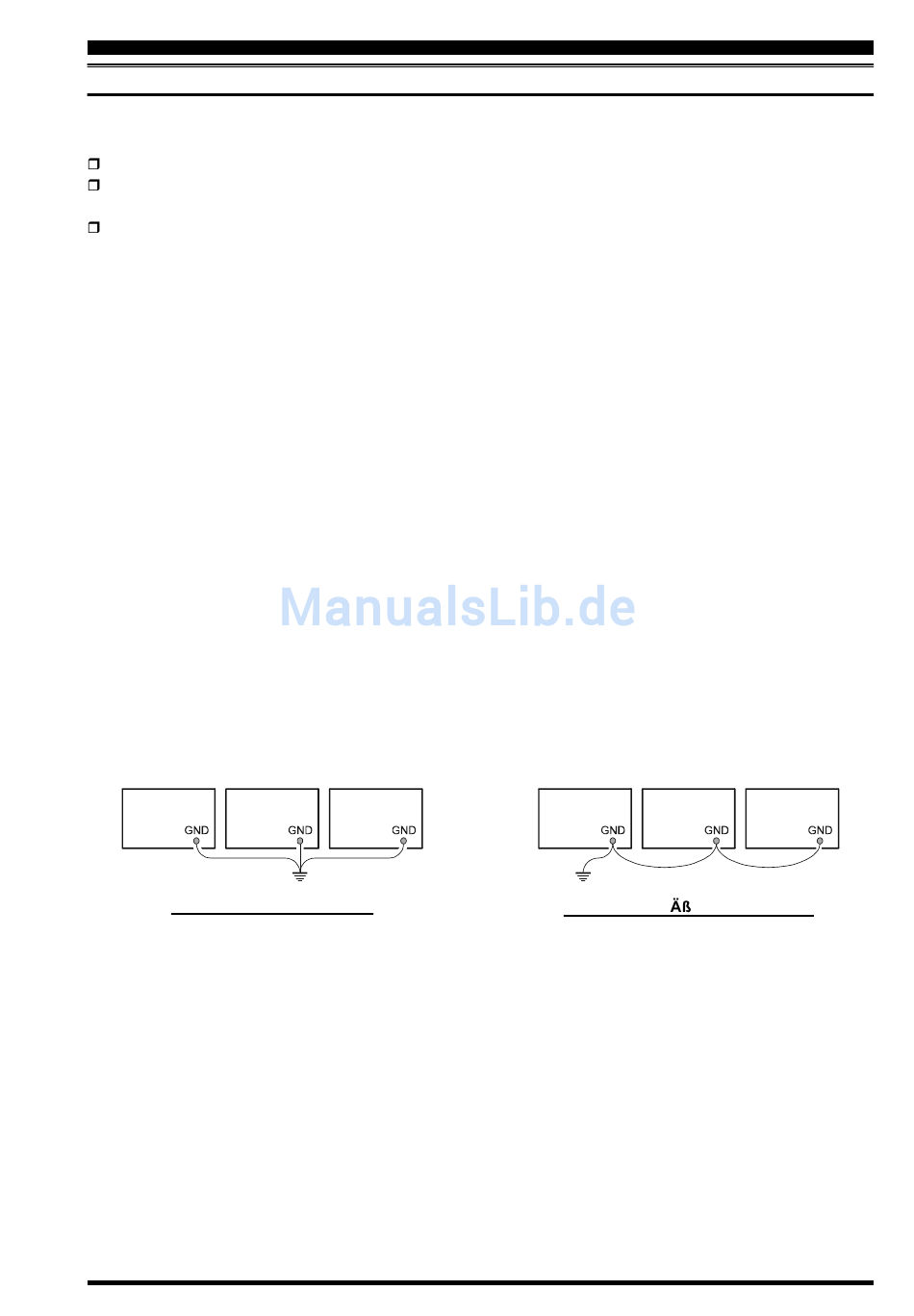

Transceiver
Linear
Amplifier
KORREKTE ERDLEITUNG
FT-2000D B
EDIENUNGSANLEITUNG
Z
USAMMENSCHALTUNG
E
RDUNG
TNC
Transceiver
Linear
Amplifier
"Daisy Chain"
UNSACHGEM
E ERDLEITUNG
TNC
Seite 9
