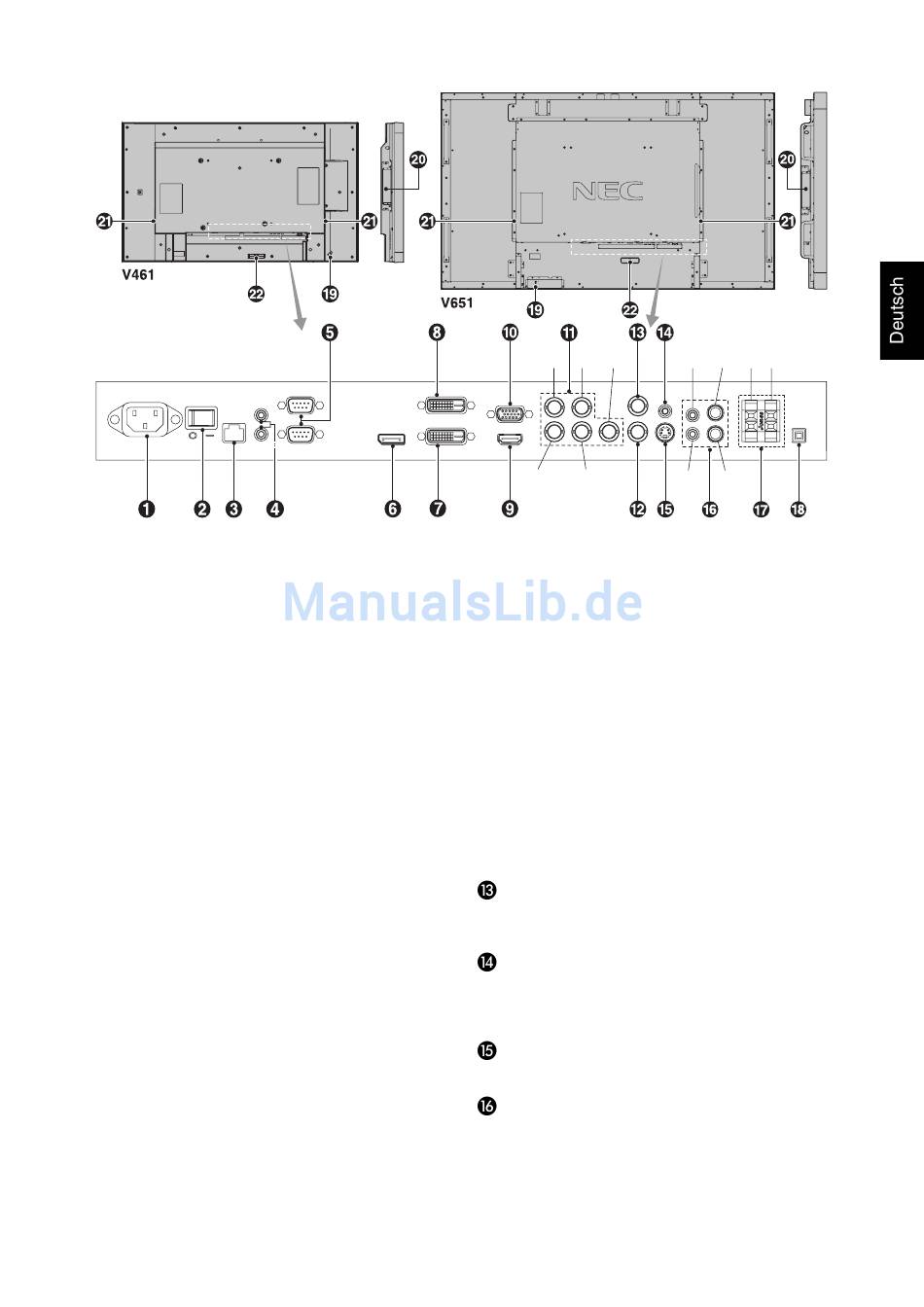

Anschlüsse
AC IN
MAIN POWER
LAN
³
Wechselstromeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
·
Hauptnetzschalter
Schalter zum Ein- und Ausschalten der Netzspannung.
»
LAN-Port (RJ-45)
LAN-Verbindung. Siehe Seite 32.
¿
REMOTE IN/OUT (FERNB EING./AUSG.)
Verwenden Sie die optionale kabelgebundene
Fernbedienung, indem Sie sie an Ihren Monitor anschließen.
HINWEIS: Wenn Sie „Remote IN/OUT" verwenden, sollte die
Einstellung IR-STEUERUNG im OSD-Menü auf NORMAL
gesetzt sein.
HINWEIS: Verwenden Sie diesen Anschluss nur, wenn dies
ausdrücklich angegeben wird.
´
RS-232C (D-Sub-9-Anschluss)
IN-Anschluss: Verbinden Sie den RS-232C-Eingang mit
externen Geräten wie z. B. einem PC, um die RS-232C-
Funktionen zu steuern.
OUT-Anschluss: RS-232C-Ausgang. Für den Anschluss
mehrerer MultiSync-Monitore mittels einer RS-232C-
Verkettung.
²
DISPLAYPORT-Anschluss
IN-Anschluss: Eingang für DisplayPort-Signale.
¶
DVI IN (DVI-D)
Eingang für digitale RGB-Signale von einem Computer oder
HDTV-Gerät mit digitalem RGB-Ausgang.
* Dieser Anschluss unterstützt keine analogen Eingangssignale.
º
DVI OUT (DVI-D)
Ausgang für das DVI-Signal vom DVI IN- oder HDMI-
Anschluss. Wenn das DVI-Signal vom HDMI-Anschluss
ausgegeben werden soll, muss der HDMI-Eingang
ausgewählt werden.
RS-232C
OUT
REMOTE
OUT
DISPLAYPORT
IN
REMOTE
RS-232C
IN
IN
H
V
B, Cb/Pb
(IN)
(IN)
DVI-D
OUT
RGB/HV
RGB/HV
RGB/HV
VGA IN
VGA IN
VGA IN
DVD/HD
DVD/HD
DVD/HD
VIDEO2
VIDEO2
VIDEO2
HDMI
DVI-D
IN
R, Cr/Pr
G, Y, VIDEO
(IN)
(IN)
¾
HDMI-Anschluss
Eingang für digitale HDMI-Signale.
µ
VGA IN (Mini-D-SUB-Anschluss, 15-polig)
Eingang für analoge RGB-Signale von einem Computer oder
anderem RGB-Gerät.
¸
RGB/HV IN [R, G, B, H, V] (BNC)*
Eingang für analoge RGB-Signale oder Signale von einem
anderen RGB-Gerät.
Dies dient auch dazu, Geräte wie DVD-Player, HDTV-Geräte
und Set-Top-Boxen anzuschließen. Ein Synchronisation auf
Grün-Signal kann an den G-Anschluss angeschlossen werden.
Dieser Eingang kann für eine RGB-, DVD/HD- oder
Videoquelle verwendet werden. Wählen Sie den Signaltyp
unter ANSCHLUSSEINSTELLUNG.
¹
VIDEO 1 IN-Anschluss (BNC)*
Eingang für ein gemischtes Videosignal.
VIDEO OUT-Anschluss (BNC)
Ausgang für das gemischte Videosignal vom VIDEO IN-
Anschluss.
AUDIO OUT
Für die Ausgabe des Audiosignals von den Anschlüssen
AUDIO IN 1, 2, 3, DPORT und HDMI an ein externes Gerät
(Stereoreceiver, Verstärker usw.).
S-VIDEO IN-Anschluss (Mini DIN 4-polig)
Eingang für S-Video (Y/C, separates Signal).
AUDIO IN 1, 2, 3
Eingang für Audiosignale von externen Geräten wie etwa
Computern, Videorekordern oder DVD-Playern.
Deutsch-9
L/R
L
(IN)
(IN2)
(IN3)
R
L
VIDEO
VIDEO
VIDEO
AUDIO
AUDIO
AUDIO
OUT
OUT
OUT
SPEAKER
SPEAKER
SPEAKER
OUT
OUT
OUT
AUDIO IN
AUDIO IN
AUDIO IN
VIDEO 1
VIDEO 1
VIDEO 1
INTERNAL/EXTERNAL
INTERNAL/EXTERNAL
INTERNAL/EXTERNAL
S-VIDEO
S-VIDEO
S-VIDEO
SPEAKER SWITCH
SPEAKER SWITCH
SPEAKER SWITCH
IN
IN IN
IN
IN IN
L/R
R
(IN1)
(IN3)
