Maxxus BCX 1 Handbuch Seite 10

Montage

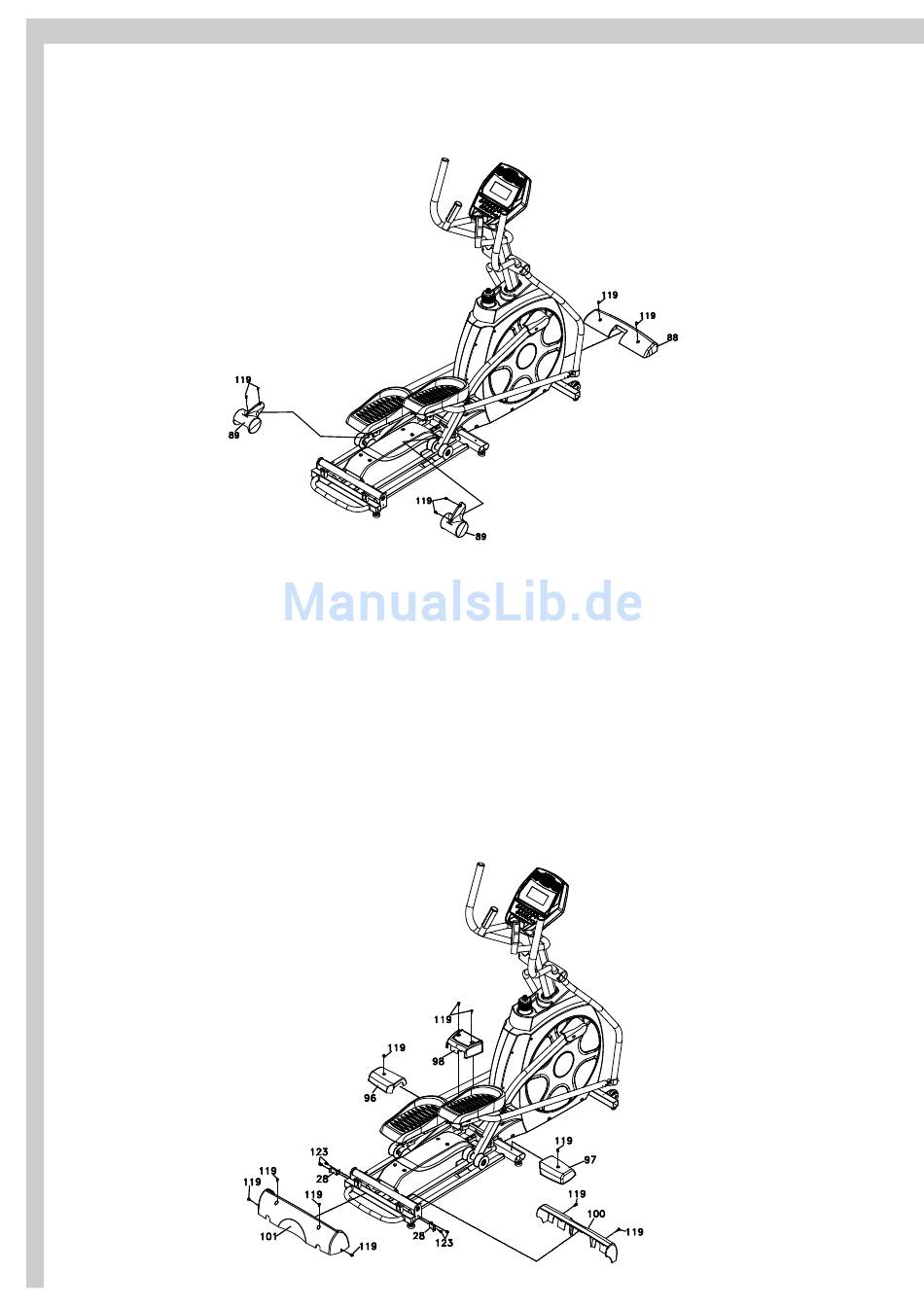

4.2: Montage der vorderen Standrohrabdeckung und der unteren Cockpitverkleidung
Montieren Sie die Standrohrabdeckung (88) mit zwei Schrauben (119) am vorderen Standrohr des Hauptrahmens.
4.3: Montage der Gleitrollenabdeckungen
Montieren Sie die Abdeckungen der Gleitrollen (89) oberhalb der Gleitrollen mit je zwei Schrauben (119).
4.4: Montage der Steigungsrahmenabdeckungen & hintere Standrohrabdeckungen
Befestigen Sie die Abdeckungen der seitlichen Standrohre (96-links/97-rechts) mit je einer Schrauben (119) an den
seitlichen Standfüßen des Hauptrahmens.
Befestigen Sie die beiden Winkelbleche (28) rechts und links am hinteren Ende des Steigungsrahmens mit je zwei
Schrauben (123). Achten Sie hierbei auf die korrekte Ausrichtung der Winkelbleche, die äußeren Halter müssen nach
hinten zeigen.
Befestigen Sie jetzt den inneren Teil der Abdeckung des Steigungsrahmens (100) mit zwei Schrauben (119) an der
Innenseite des hinteren Teils des Steigungsrahmens.
Montieren Sie dann den äußeren Teil der Abdeckung des Steigungsrahmens (101) mit zwei Schrauben (119)
seitlich an die zuvor montierten Winkelbleche und von oben mit zwei Schrauben (119) am hintern Ende des
Steigungsrahmens.
Montieren Sie zum Abschluss die obere Steigungsrahmenabdeckung (98) mit zwei Schrauben (119) am Übergang
des Steigungsrahmens (2) zum Hauptrahmen (1).
10
