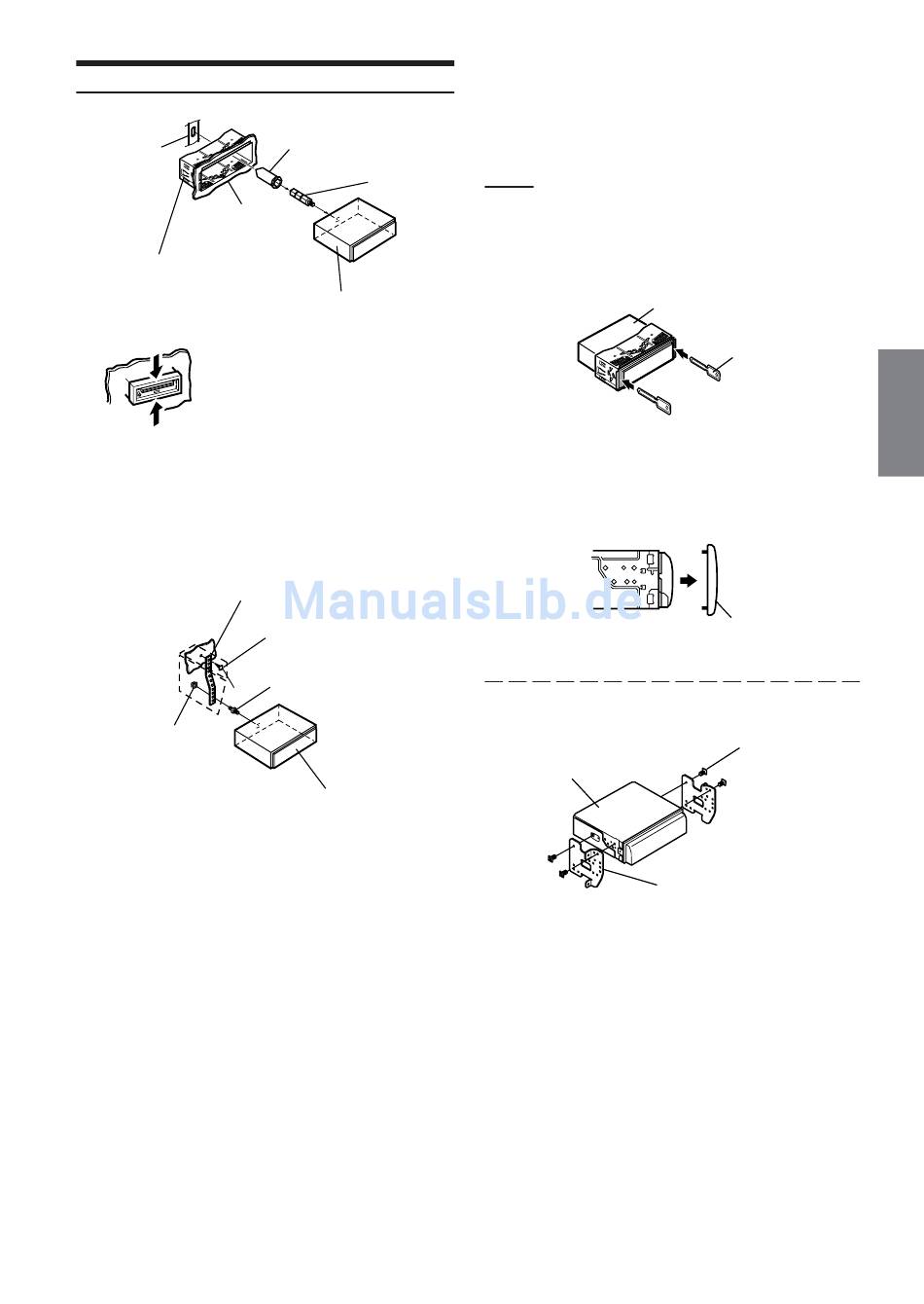

Installation - Alpine Cde-9845Rb Bedienungsanleitung

Installation

1
Stützhalterung
Armaturenbrett
Einbaurahmen
(beiliegend)
Hier bitte keinen
Druck ausüben
Hier bitte keinen
Druck ausüben
Ziehen Sie den Einbaurahmen vom Hauptgerät (siehe
„Ausbau" auf dieser Seite). Schieben Sie den
Einbaurahmen in das Armaturenbrett' und fixieren Sie
diesen mit den Metalllaschen.
2
Befestigungsstrebe
∗
Sechskantmutter
(M5)
Falls Ihr Fahrzeug mit einer Stützhalterung versehen
ist, drehen Sie die lange Sechskantschraube in die
Rückseite des CDE-9845RX/CDE-9843RX/CDE-9841R
und stecken danach die Gummikappe auf den
Schraubenkopf. Sollte keine Stützhalterung vorhanden
sein, muss das Gerät mit Hilfe einer Stützleiste (nicht
mitgeliefert) fixiert werden.
Schließen Sie die Kabel des CDE-9845RX/CDE-
9843RX/CDE-9841R gemäß den Anweisungen im
Abschnitt ANSCHLÜSSE an.
• Als Schraube * verwenden Sie eine geeignete Schraube für die Chassis-
Gehäusebefestigung.
Gummikappe
(beiliegend)
Sechskant-
Stiftschraube
(beiliegend)
Hauptgerät
Schraube
Stiftschraube
Hauptgerät
3
Schieben Sie das Modell CDE-9845RX/CDE-9843RX/
CDE-9841R in das Armaturenbrett, bis es mit einem
Klicken einrastet. Der Rastmechanismus sorgt für
einen wackelfreien Sitz und verhindert, dass das Gerät
aus Versehen aus dem Armaturenbrett gezogen wird.
Bringen Sie danach das Bedienteil wieder an.
Ausbau
1 Nehmen Sie das Bedienteil vom Gerät ab.
2 Setzen Sie die optionalen Halterungen an der Rückseite ein,
und zwar entlang der Führungen auf beiden Seiten des
Geräts. Das Gerät lässt sich nun aus dem Einbaurahmen
nehmen.
Hauptgerät
3 Ziehen Sie das Gerät mit gelösten Verriegelungsstiften aus
dem Einbaurahmen.
<JAPANISCHES FAHRZEUG>
Hauptgerät
Halterung
(beiliegend)
Frontrahmen
Schrauben (M5 × 8)
(beiliegend)
Einbauhalterung
23
-DE
