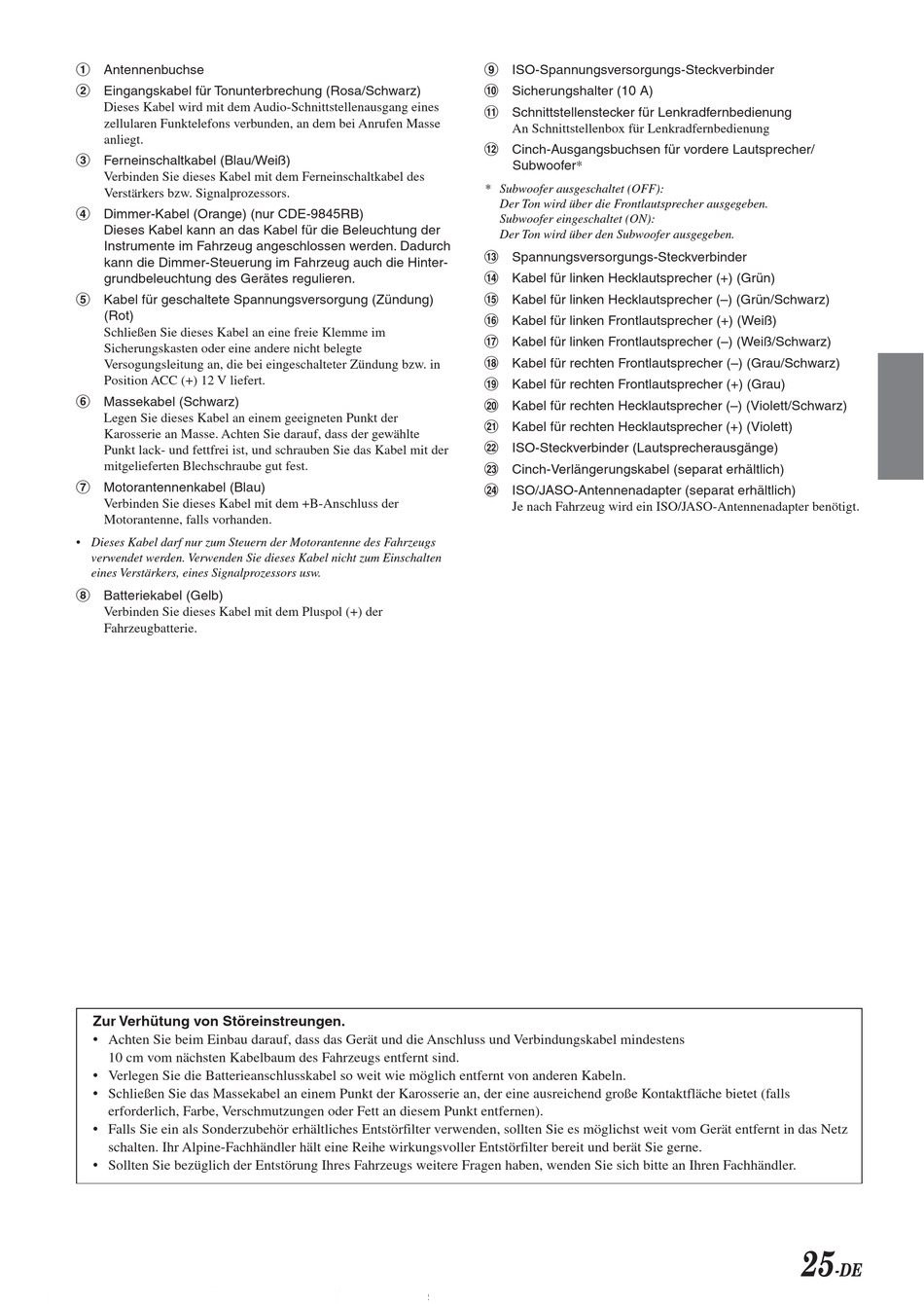

1 Antennenbuchse
2 Eingangskabel für Tonunterbrechung (Rosa/Schwarz)
Dieses Kabel wird mit dem Audio-Schnittstellenausgang eines
zellularen Funktelefons verbunden, an dem bei Anrufen Masse
anliegt.
3 Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel des
Verstärkers bzw. Signalprozessors.
4 Dimmer-Kabel (Orange) (nur CDE-9845RB)
Dieses Kabel kann an das Kabel für die Beleuchtung der
Instrumente im Fahrzeug angeschlossen werden. Dadurch
kann die Dimmer-Steuerung im Fahrzeug auch die Hinter-
grundbeleuchtung des Gerätes regulieren.
5 Kabel für geschaltete Spannungsversorgung (Zündung)
(Rot)
Schließen Sie dieses Kabel an eine freie Klemme im
Sicherungskasten oder eine andere nicht belegte
Versogungsleitung an, die bei eingeschalteter Zündung bzw. in
Position ACC (+) 12 V liefert.
6 Massekabel (Schwarz)
Legen Sie dieses Kabel an einem geeigneten Punkt der
Karosserie an Masse. Achten Sie darauf, dass der gewählte
Punkt lack- und fettfrei ist, und schrauben Sie das Kabel mit der
mitgelieferten Blechschraube gut fest.
7 Motorantennenkabel (Blau)
Verbinden Sie dieses Kabel mit dem +B-Anschluss der
Motorantenne, falls vorhanden.
• Dieses Kabel darf nur zum Steuern der Motorantenne des Fahrzeugs
verwendet werden. Verwenden Sie dieses Kabel nicht zum Einschalten
eines Verstärkers, eines Signalprozessors usw.
8 Batteriekabel (Gelb)
Verbinden Sie dieses Kabel mit dem Pluspol (+) der
Fahrzeugbatterie.
Zur Verhütung von Störeinstreungen.
• Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss und Verbindungskabel mindestens
10 cm vom nächsten Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie die Batterieanschlusskabel so weit wie möglich entfernt von anderen Kabeln.
• Schließen Sie das Massekabel an einem Punkt der Karosserie an, der eine ausreichend große Kontaktfläche bietet (falls
erforderlich, Farbe, Verschmutzungen oder Fett an diesem Punkt entfernen).
• Falls Sie ein als Sonderzubehör erhältliches Entstörfilter verwenden, sollten Sie es möglichst weit vom Gerät entfernt in das Netz
schalten. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
9 ISO-Spannungsversorgungs-Steckverbinder
! Sicherungshalter (10 A)
" Schnittstellenstecker für Lenkradfernbedienung
An Schnittstellenbox für Lenkradfernbedienung
# Cinch-Ausgangsbuchsen für vordere Lautsprecher/
Subwoofer*
* Subwoofer ausgeschaltet (OFF):
Der Ton wird über die Frontlautsprecher ausgegeben.
Subwoofer eingeschaltet (ON):
Der Ton wird über den Subwoofer ausgegeben.
$ Spannungsversorgungs-Steckverbinder
% Kabel für linken Hecklautsprecher (+) (Grün)
& Kabel für linken Hecklautsprecher (–) (Grün/Schwarz)
( Kabel für linken Frontlautsprecher (+) (Weiß)
) Kabel für linken Frontlautsprecher (–) (Weiß/Schwarz)
~ Kabel für rechten Frontlautsprecher (–) (Grau/Schwarz)
+ Kabel für rechten Frontlautsprecher (+) (Grau)
, Kabel für rechten Hecklautsprecher (–) (Violett/Schwarz)
- Kabel für rechten Hecklautsprecher (+) (Violett)
. ISO-Steckverbinder (Lautsprecherausgänge)
/ Cinch-Verlängerungskabel (separat erhältlich)
: ISO/JASO-Antennenadapter (separat erhältlich)
Je nach Fahrzeug wird ein ISO/JASO-Antennenadapter benötigt.
