Achtung: Der Netzanschluss darf erst nach Abschluss aller Installationsarbeiten
hergestellt werden.
Anschluss einer elektronischen Kasse (Kassenkabel ist separat erhältlich).
Anschluss des optionalen ISDN-Modems.
Achtung: Bitte stecken Sie die Kabel keinesfalls in eine andere als die dafür
vorgesehene Buchse. Dies könnte Schäden an den Schnittstellen verursachen!
2.1.3.

Anschluss des optionalen ISDN-Kits

Die Countertop-Terminals iCT220 und iCT250
können optional an einem ISDN-Anschluss
betrieben werden. Dafür ist als Zubehör ein

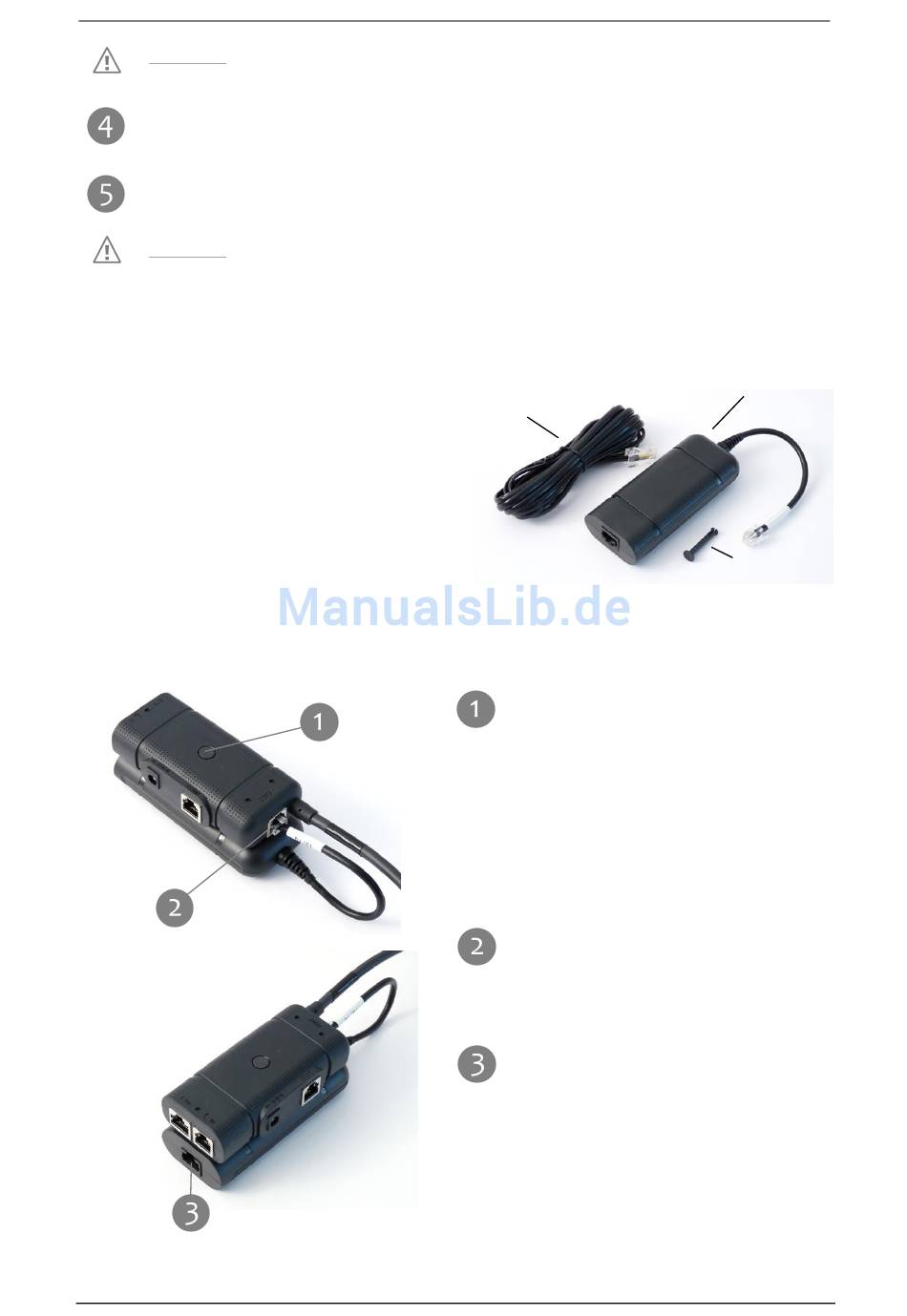

ISDN-Kit erhältlich. Dieses Kit besteht aus
einem ISDN-Modem, einem 3 Meter langen
ISDN-Kabel und einem Verbindungsclip, siehe
nebenstehende Abbildung.
© INGENICO GmbH
LIEFERUMFANG UND INBETRIEBNAHME
ISDN-Kabel
Mithilfe des Verbindungsclips aus dem
ISDN-KIT wird das ISDN-Modem an der
Anschlussbox befestigt. Stecken Sie
den Clip dafür durch die Anschlussbox
und drücken Sie diesen in die dafür
vorgesehene, durch einen Kreis auf
dem Label gekennzeichnete Öffnung
am Modem.
Verbinden Sie den Stecker des ISDN-
Modems mit der COM2 Schnittstelle
der Anschlussbox.
Verbinden Sie das dem ISDN-Kit
beiliegende ISDN-Kabel mit dem ISDN-
Modem und Ihrem ISDN-Anschluss.
ISDN-Modem
Verbindungsclip
10 von 50
