Entfernen des Monitorfußes für die Montage

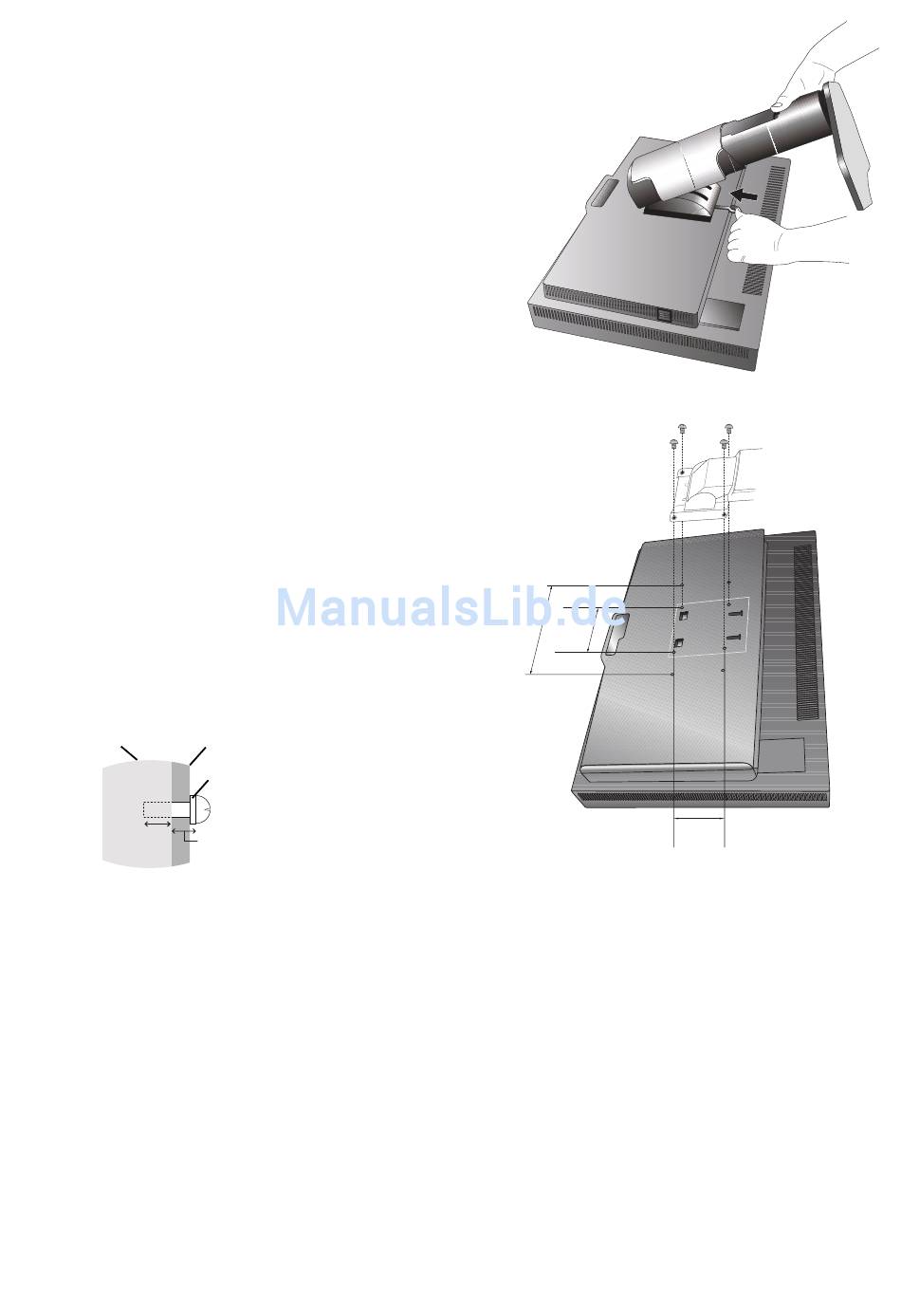

So bereiten Sie den Monitor für eine alternative Montage vor:
1. Ziehen Sie alle Kabel ab.
2. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine glatte Oberfl äche
(Abbildung S.1).
4. Fassen Sie mit einer Hand den Fuß und mit der anderen den Schnellfreigabehebel.
Drücken und halten Sie den Schnellfreigabehebel in Pfeilrichtung
(Abbildung S.1).
5. Heben Sie den Monitorfuß an, um ihn vom Monitor zu lösen (Abbildung S.1).
Der Monitor kann jetzt auf andere Weise montiert werden.
Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß
wieder anzubringen.
HINWEIS: Entfernen Sie den Monitorfuß vorsichtig.

Installation auf einem Tragarm

Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt
„Entfernen des Monitorfußes für die Montage".
2. Verwenden Sie die beim Entfernen des Fußes gelösten Schrauben,
um den Tragarm am Monitor zu befestigen (Abbildung F.1).
Vorsicht: Verwenden Sie bei der Montage NUR die im Lieferumfang
enthaltenen Schrauben (4 Stück) oder Schrauben der
Größe M4 (Länge: Dicke von Bügel und Unterlegscheibe +
10-12 mm), um den Monitor oder Monitorfuß nicht zu
beschädigen. Die Sicherheitsvorschriften verlangen,
dass der Monitor an einem Tragarm montiert wird,
der für das Gewicht des Monitors ausreichend stabil ist.
Der LCD-Monitor sollte nur auf einem zugelassenen Arm
montiert werden, der beispielsweise mit einem GS-Zeichen
versehen ist.
Gerät
10-12 mm
HINWEIS: Ziehen Sie alle Schrauben fest.
(empfohlene Befestigungskraft: 98 – 137 N•cm)
*2 Nur für PA271W.
Tragebügel
Unterlegscheibe
Schraube
Dicke von
Bügel und
Unterlegscheibe
2
200 mm* 100 mm
Gewicht des LCD-Monitors komplett: 7,0 kg (PA231W)
Deutsch-8
Abbildung S.1
100 mm
7,4 kg (PA241W)
9,6 kg (PA271W)
Abbildung F.1
