Vorsichtsmaßregeln zum Höhenmesser
•
Diese Uhr berechnet die Höhe auf Basis des Luftdrucks. Dies bedeutet, dass für denselben Ort
unterschiedliche Höhenwerte erhalten werden können, wenn der Luftdruck sich ändert.
•
Verwenden Sie die Uhr nicht für Höhenmessungen beim Fallschirmspringen, Drachenfl iegen oder
Gleitschirmsegeln, beim Fliegen mit einem Tragschrauber, Segler oder anderen Flugzeug oder bei
anderen Aktivitäten, bei denen plötzliche Höhenänderungen auftreten können, und nehmen Sie bei
diesen Aktivitäten keine Knopfbedienung vor.
•
Verwenden Sie diese Uhr nicht zur Höhenmessung für Anwendungen, die eine professionelle oder
industrielle Präzision erfordern.
•
Bitte beachten Sie, dass in Passagierfl ugzeugen die Luft mit Druck beaufschlagt ist. Dadurch stimmen
die von dieser Uhr erzeugten Messwerte nicht mit von der Besatzung angesagten oder angezeigten
Höhenangaben überein.
G-56
Vornehmen von Luftdruckmessungen
Die Uhr besitzt einen Drucksensor zum Messen des Luftdrucks (barometrischer Druck).
Luftdruckmessungen vornehmen
Luftdruckgrafi k
Wählen Sie mit B den Barometermodus (BARO), wie auf Seite G-20
gezeigt.
•
BARO erscheint im Display, was anzeigt, dass die
Luftdruckmessungen angelaufen sind. Die Messresultate erscheinen
nach etwa einer Sekunde im Display.
•
Nach dem Starten einer Luftdruckmessung nimmt die Uhr während der
ersten drei Minuten alle fünf Sekunden und danach alle zwei Minuten
eine Messung vor.
•
Um einen Messvorgang neu ab Anfang zu starten, drücken Sie bitte
A.
•
Die Uhr wechselt automatisch in den Uhrzeitmodus zurück, wenn nach
dem Aufrufen des Barometermodus circa eine Stunde keine
Luftdruck
Bedienung mehr erfolgt.
Hinweis
Wenn Sie oben B drücken, zeigt der Sekundenzeiger entweder
•
Sekunden (der aktuellen Zeit) oder die Luftdruckdifferenz an (Seite G-61).
Die anfängliche Funktion des Sekundenzeigers ist die gleiche wie die,
die beim letzten Vornehmen von Luftdruckmessungen gewählt war.
Zum Umschalten zwischen den beiden Sekundenzeigerfunktionen
(Anzeige der Sekunden oder der Luftdruckdifferenz) drücken Sie bitte
D.
G-58
Lesen der Luftdruckgrafi k
Die Luftdruckgrafi k zeigt den chronologischen Verlauf der Luftdruckwerte.
•
Die waagerechte Achse der Grafi k ist die Zeitachse, auf der jeder
Punkt für zwei Stunden steht. Der am weitesten rechts liegende Punkt
zeigt den jüngsten Wert.
Luftdruck
•
Die senkrechte Achse der Grafi k repräsentiert den Luftdruck, wobei
jeder Punkt für die relative Differenz zwischen seinem Messwert und
Zeit
denen der dazu benachbarten Punkte steht. Jeder Punkt repräsentiert
1 hPa.
Nachstehend ist gezeigt, wie die in der Luftdruckgrafi k erscheinenden Daten interpretiert werden.
Ein steigender Luftdruck zeigt an, dass das Wetter besser wird.
Ein fallender Luftdruck zeigt an, dass das Wetter schlechter wird.
Hinweis
•
Bei plötzlichen Wetter- oder Temperaturänderungen kann die Kurve der vorherigen
Messwerte das Display nach oben oder unten überschreiten.
•
Die folgenden Bedingungen haben zur Folge, dass der Luftdruck-Messwert
ausgelassen und für diesen kein Punkt in der Luftdruckgrafi k angezeigt wird.
– Luftdruck-Messwerte außerhalb des Bereichs (260 hPa bis 1.100 hPa bzw. 7,65
inHg bis 32,45 inHg)
– Sensorstörung
•
Die Luftdruckgrafi k wird nicht angezeigt, solange der Luftdruckänderungsindikator angezeigt ist.
G-60
Ablesen des Luftdruck-Differenzzeigers
Die Druckdifferenz wird im Bereich von ±10
hPa (0,3 inHg) in Einheiten von 1 hPa (0,03
inHg) angezeigt.
•
Der nebenstehende Screenshot zeigt als
Beispiel, wie der Sekundenzeiger eine
berechnete Druckdifferenz von circa –5
hPa (circa –0,15 inHg) anzeigt.
•
Der Sekundenzeiger zeigt auf
OVER (
) bzw. UNDER (
), wenn die
Luftdruckdifferenz nicht im zulässigen
Skalenbereich liegt.
•
Der Sekundenzeiger stellt sich auf 9 Uhr,
wenn eine Sensormessung aus
irgendwelchen Gründen nicht möglich
war oder der Messwert nicht im
zulässigen Bereich liegt.
•
Als Standardvorgabe wird der Luftdruck
in hPa berechnet und angezeigt. Wie in
der Illustration gezeigt, kann die
Luftdruckdifferenz auch in inHg als
Einheit abgelesen werden (1 hPa = 0,03
inHg).
G-62

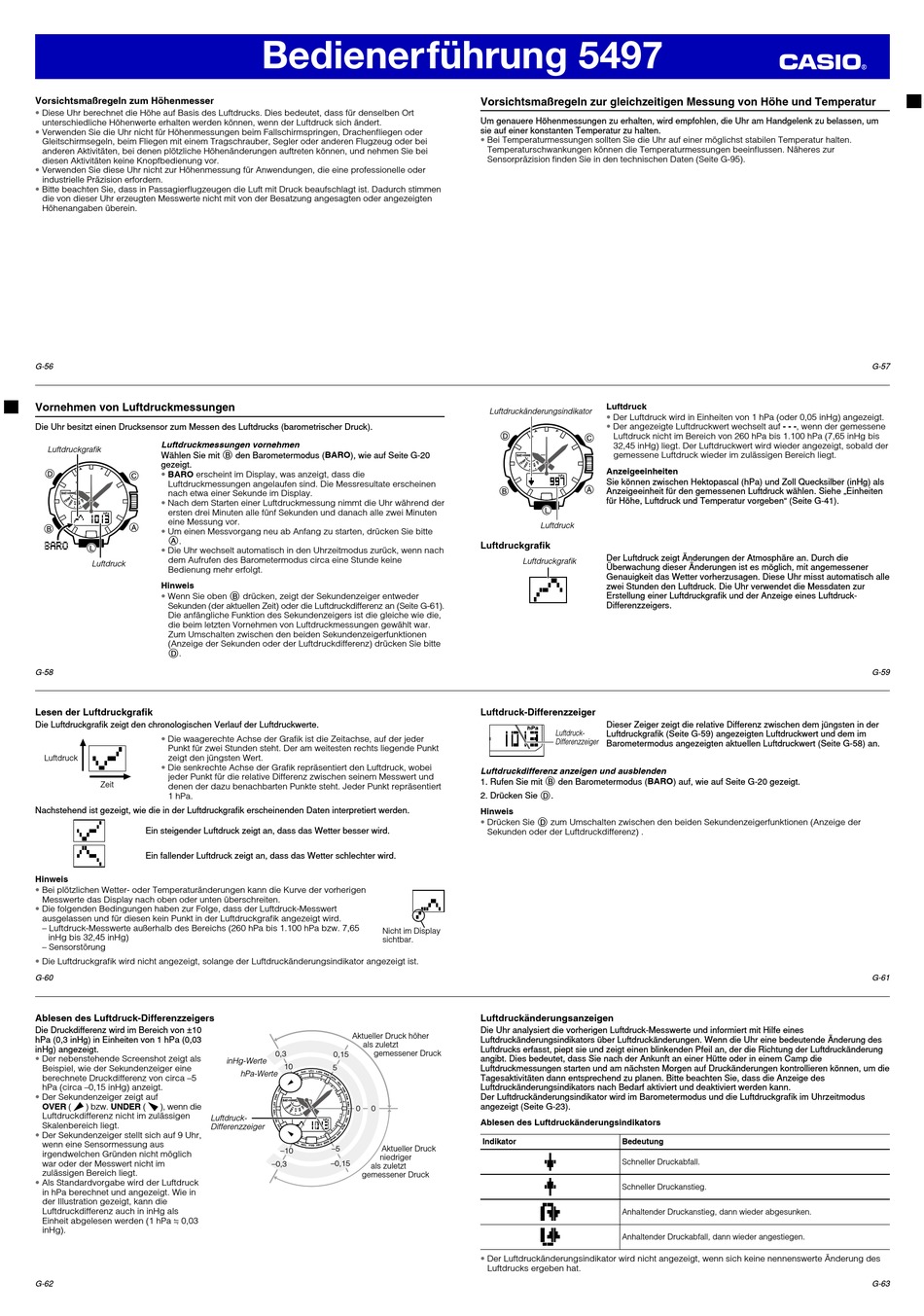

Bedienerführung 5497
Nicht im Display
sichtbar.
Aktueller Druck höher
als zuletzt
0,3
gemessener Druck
0,15
inHg-Werte
10
5
hPa-Werte
0
0
Luftdruck-
Differenzzeiger
–5
Aktueller Druck
–10
niedriger
–0,15
–0,3
als zuletzt
gemessener Druck
Vorsichtsmaßregeln zur gleichzeitigen Messung von Höhe und Temperatur
Um genauere Höhenmessungen zu erhalten, wird empfohlen, die Uhr am Handgelenk zu belassen, um
sie auf einer konstanten Temperatur zu halten.
•
Bei Temperaturmessungen sollten Sie die Uhr auf einer möglichst stabilen Temperatur halten.
Temperaturschwankungen können die Temperaturmessungen beeinfl ussen. Näheres zur
Sensorpräzision fi nden Sie in den technischen Daten (Seite G-95).
Luftdruck
Luftdruckänderungsindikator
•
Der Luftdruck wird in Einheiten von 1 hPa (oder 0,05 inHg) angezeigt.
•
Der angezeigte Luftdruckwert wechselt auf - - -, wenn der gemessene
Luftdruck nicht im Bereich von 260 hPa bis 1.100 hPa (7,65 inHg bis
32,45 inHg) liegt. Der Luftdruckwert wird wieder angezeigt, sobald der
gemessene Luftdruck wieder im zulässigen Bereich liegt.
Anzeigeeinheiten
Sie können zwischen Hektopascal (hPa) und Zoll Quecksilber (inHg) als
Anzeigeeinheit für den gemessenen Luftdruck wählen. Siehe „Einheiten
für Höhe, Luftdruck und Temperatur vorgeben" (Seite G-41).
Luftdruck
Luftdruckgrafi k
Der Luftdruck zeigt Änderungen der Atmosphäre an. Durch die
Luftdruckgrafi k
Überwachung dieser Änderungen ist es möglich, mit angemessener
Genauigkeit das Wetter vorherzusagen. Diese Uhr misst automatisch alle
zwei Stunden den Luftdruck. Die Uhr verwendet die Messdaten zur
Erstellung einer Luftdruckgrafi k und der Anzeige eines Luftdruck-
Differenzzeigers.
Luftdruck-Differenzzeiger
Dieser Zeiger zeigt die relative Differenz zwischen dem jüngsten in der
Luftdruck-
Luftdruckgrafi k (Seite G-59) angezeigten Luftdruckwert und dem im
Differenzzeiger
Barometermodus angezeigten aktuellen Luftdruckwert (Seite G-58) an.
Luftdruckdifferenz anzeigen und ausblenden
1. Rufen Sie mit B den Barometermodus (BARO) auf, wie auf Seite G-20 gezeigt.
2. Drücken Sie D.
Hinweis
Drücken Sie D zum Umschalten zwischen den beiden Sekundenzeigerfunktionen (Anzeige der
•
Sekunden oder der Luftdruckdifferenz) .
Luftdruckänderungsanzeigen
Die Uhr analysiert die vorherigen Luftdruck-Messwerte und informiert mit Hilfe eines
Luftdruckänderungsindikators über Luftdruckänderungen. Wenn die Uhr eine bedeutende Änderung des
Luftdrucks erfasst, piept sie und zeigt einen blinkenden Pfeil an, der die Richtung der Luftdruckänderung
angibt. Dies bedeutet, dass Sie nach der Ankunft an einer Hütte oder in einem Camp die
Luftdruckmessungen starten und am nächsten Morgen auf Druckänderungen kontrollieren können, um die
Tagesaktivitäten dann entsprechend zu planen. Bitte beachten Sie, dass die Anzeige des
Luftdruckänderungsindikators nach Bedarf aktiviert und deaktiviert werden kann.
Der Luftdruckänderungsindikator wird im Barometermodus und die Luftdruckgrafi k im Uhrzeitmodus
angezeigt (Seite G-23).
Ablesen des Luftdruckänderungsindikators
Indikator
Bedeutung
Schneller Druckabfall.
Schneller Druckanstieg.
Anhaltender Druckanstieg, dann wieder abgesunken.
Anhaltender Druckabfall, dann wieder angestiegen.
•
Der Luftdruckänderungsindikator wird nicht angezeigt, wenn sich keine nennenswerte Änderung des
Luftdrucks ergeben hat.
G-57
G-59
G-61
G-63
