Kurzanleitung

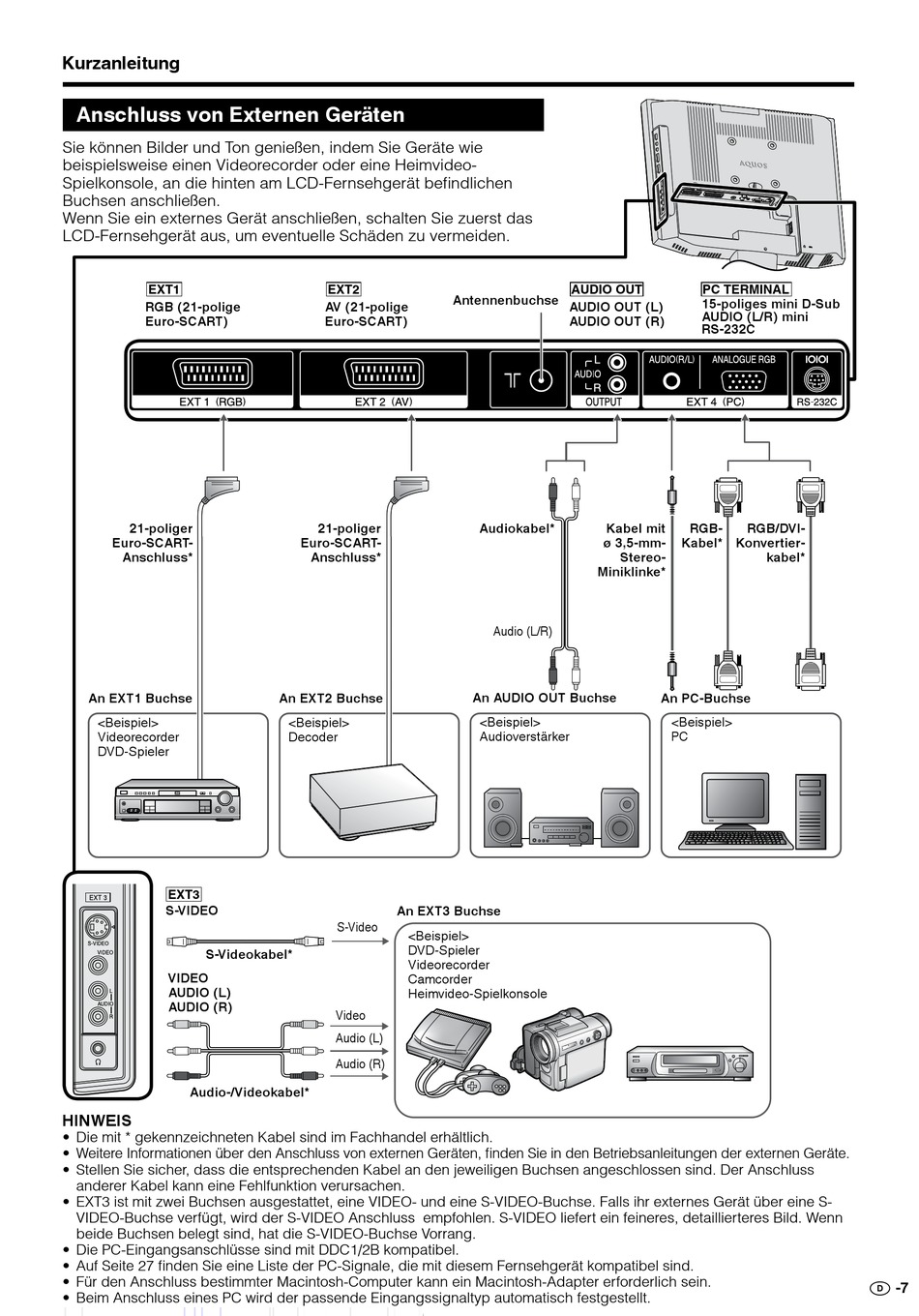

Anschluss von Externen Geräten
Sie können Bilder und Ton genießen, indem Sie Geräte wie
beispielsweise einen Videorecorder oder eine Heimvideo-
Spielkonsole, an die hinten am LCD-Fernsehgerät befindlichen
Buchsen anschließen.
Wenn Sie ein externes Gerät anschließen, schalten Sie zuerst das
LCD-Fernsehgerät aus, um eventuelle Schäden zu vermeiden.
EXT1
RGB (2-polige
Euro-SCART)
2-poliger
Euro-SCART-
Anschluss*
An EXT Buchse
<Beispiel>
Videorecorder
DVD-Spieler
EXT3
S-VIDEO
S-Videokabel*
VIDEO
AUDIO (L)
AUDIO (R)
Audio-/Videokabel*
HINWEIS
•
Die mit * gekennzeichneten Kabel sind im Fachhandel erhältlich.
•
Weitere Informationen über den Anschluss von externen Geräten, finden Sie in den Betriebsanleitungen der externen Geräte.
•
Stellen Sie sicher, dass die entsprechenden Kabel an den jeweiligen Buchsen angeschlossen sind. Der Anschluss
anderer Kabel kann eine Fehlfunktion verursachen.
•
EXT3 ist mit zwei Buchsen ausgestattet, eine VIDEO- und eine S-VIDEO-Buchse. Falls ihr externes Gerät über eine S-
VIDEO-Buchse verfügt, wird der S-VIDEO Anschluss empfohlen. S-VIDEO liefert ein feineres, detaillierteres Bild. Wenn
beide Buchsen belegt sind, hat die S-VIDEO-Buchse Vorrang.
•
Die PC-Eingangsanschlüsse sind mit DDC1/2B kompatibel.
•
Auf Seite 27 finden Sie eine Liste der PC-Signale, die mit diesem Fernsehgerät kompatibel sind.
•
Für den Anschluss bestimmter Macintosh-Computer kann ein Macintosh-Adapter erforderlich sein.
•
Beim Anschluss eines PC wird der passende Eingangssignaltyp automatisch festgestellt.
EXT2
AV (2-polige
Euro-SCART)
2-poliger
Euro-SCART-
Anschluss*
An EXT2 Buchse
<Beispiel>
Decoder
An EXT3 Buchse
S-Video
<Beispiel>
DVD-Spieler
Videorecorder
Camcorder
Heimvideo-Spielkonsole
Video
Audio (L)
Audio (R)
AUDIO OUT
Antennenbuchse
AUDIO OUT (L)
AUDIO OUT (R)
Audiokabel*
Kabel mit
ø 3,5-mm-
Stereo-
Miniklinke*
Audio (L/R)
An AUDIO OUT Buchse
<Beispiel>
Audioverstärker
PC TERMINAL
5-poliges mini D-Sub
AUDIO (L/R) mini
RS-232C
RGB/DVI-
RGB-
Kabel*
Konvertier-
kabel*
An PC-Buchse
<Beispiel>
PC
-7
