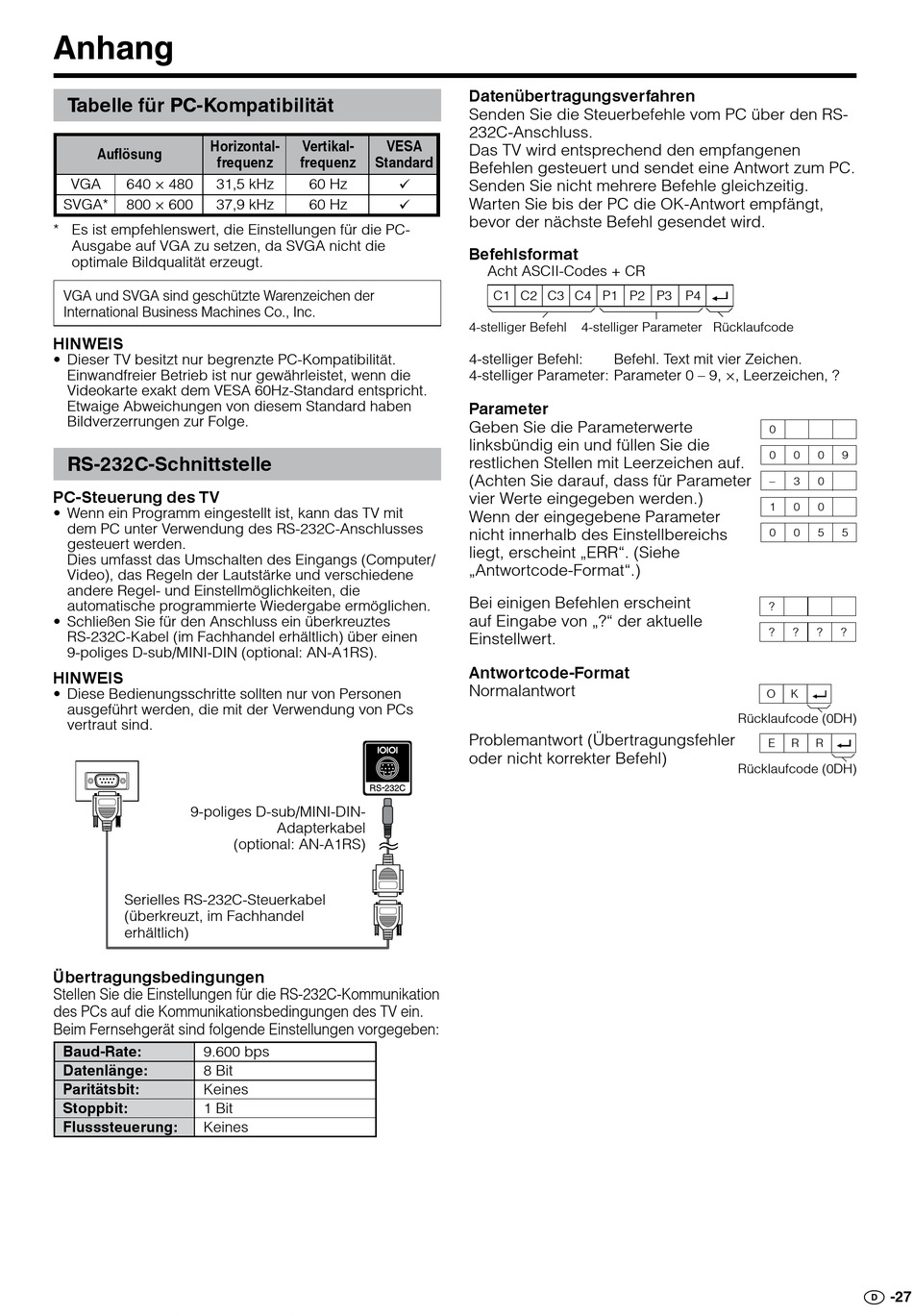

Anhang
Tabelle für PC-Kompatibilität
Horizontal-
Auflösung
frequenz
VGA
640 × 480
31,5 kHz
SVGA*
800 × 600
37,9 kHz
* Es ist empfehlenswert, die Einstellungen für die PC-
Ausgabe auf VGA zu setzen, da SVGA nicht die
optimale Bildqualität erzeugt.
VGA und SVGA sind geschützte Warenzeichen der
International Business Machines Co., Inc.
HINWEIS
•
Dieser TV besitzt nur begrenzte PC-Kompatibilität.
Einwandfreier Betrieb ist nur gewährleistet, wenn die
Videokarte exakt dem VESA 60Hz-Standard entspricht.
Etwaige Abweichungen von diesem Standard haben
Bildverzerrungen zur Folge.
RS-232C-Schnittstelle
PC-Steuerung des TV
•
Wenn ein Programm eingestellt ist, kann das TV mit
dem PC unter Verwendung des RS-232C-Anschlusses
gesteuert werden.
Dies umfasst das Umschalten des Eingangs (Computer/
Video), das Regeln der Lautstärke und verschiedene
andere Regel- und Einstellmöglichkeiten, die
automatische programmierte Wiedergabe ermöglichen.
•
Schließen Sie für den Anschluss ein überkreuztes
RS-232C-Kabel (im Fachhandel erhältlich) über einen
9-poliges D-sub/MINI-DIN (optional: AN-A1RS).
HINWEIS
•
Diese Bedienungsschritte sollten nur von Personen
ausgeführt werden, die mit der Verwendung von PCs
vertraut sind.
9-poliges D-sub/MINI-DIN-
Serielles RS-232C-Steuerkabel
(überkreuzt, im Fachhandel
erhältlich)
Übertragungsbedingungen
Stellen Sie die Einstellungen für die RS-232C-Kommunikation
des PCs auf die Kommunikationsbedingungen des TV ein.
Beim Fernsehgerät sind folgende Einstellungen vorgegeben:
Baud-Rate:
9.600 bps
Datenlänge:
8 Bit
Paritätsbit:
Keines
Stoppbit:
1 Bit
Flusssteuerung:
Keines
Vertikal-
VESA
frequenz
Standard
60 Hz
60 Hz
Adapterkabel
(optional: AN-A1RS)
Datenübertragungsverfahren
Senden Sie die Steuerbefehle vom PC über den RS-
232C-Anschluss.
Das TV wird entsprechend den empfangenen
Befehlen gesteuert und sendet eine Antwort zum PC.
Senden Sie nicht mehrere Befehle gleichzeitig.
Warten Sie bis der PC die OK-Antwort empfängt,
bevor der nächste Befehl gesendet wird.
Befehlsformat
Acht ASCII-Codes + CR
C1 C2 C3 C4 P1 P2 P3
4-stelliger Befehl
4-stelliger Parameter Rücklaufcode
4-stelliger Befehl:
Befehl. Text mit vier Zeichen.
4-stelliger Parameter: Parameter 0 – 9, ×, Leerzeichen, ?
Parameter
Geben Sie die Parameterwerte
linksbündig ein und füllen Sie die
restlichen Stellen mit Leerzeichen auf.
(Achten Sie darauf, dass für Parameter
vier Werte eingegeben werden.)
Wenn der eingegebene Parameter
nicht innerhalb des Einstellbereichs
liegt, erscheint „ERR". (Siehe
„Antwortcode-Format".)
Bei einigen Befehlen erscheint
auf Eingabe von „?" der aktuelle
Einstellwert.
Antwortcode-Format
Normalantwort
Problemantwort (Übertragungsfehler
oder nicht korrekter Befehl)
P4
0
0
0
0
9
–
3
0
1
0
0
0
0
5
5
?
?
?
?
?
O
K
Rücklaufcode (0DH)
E
R
R
Rücklaufcode (0DH)
-27
