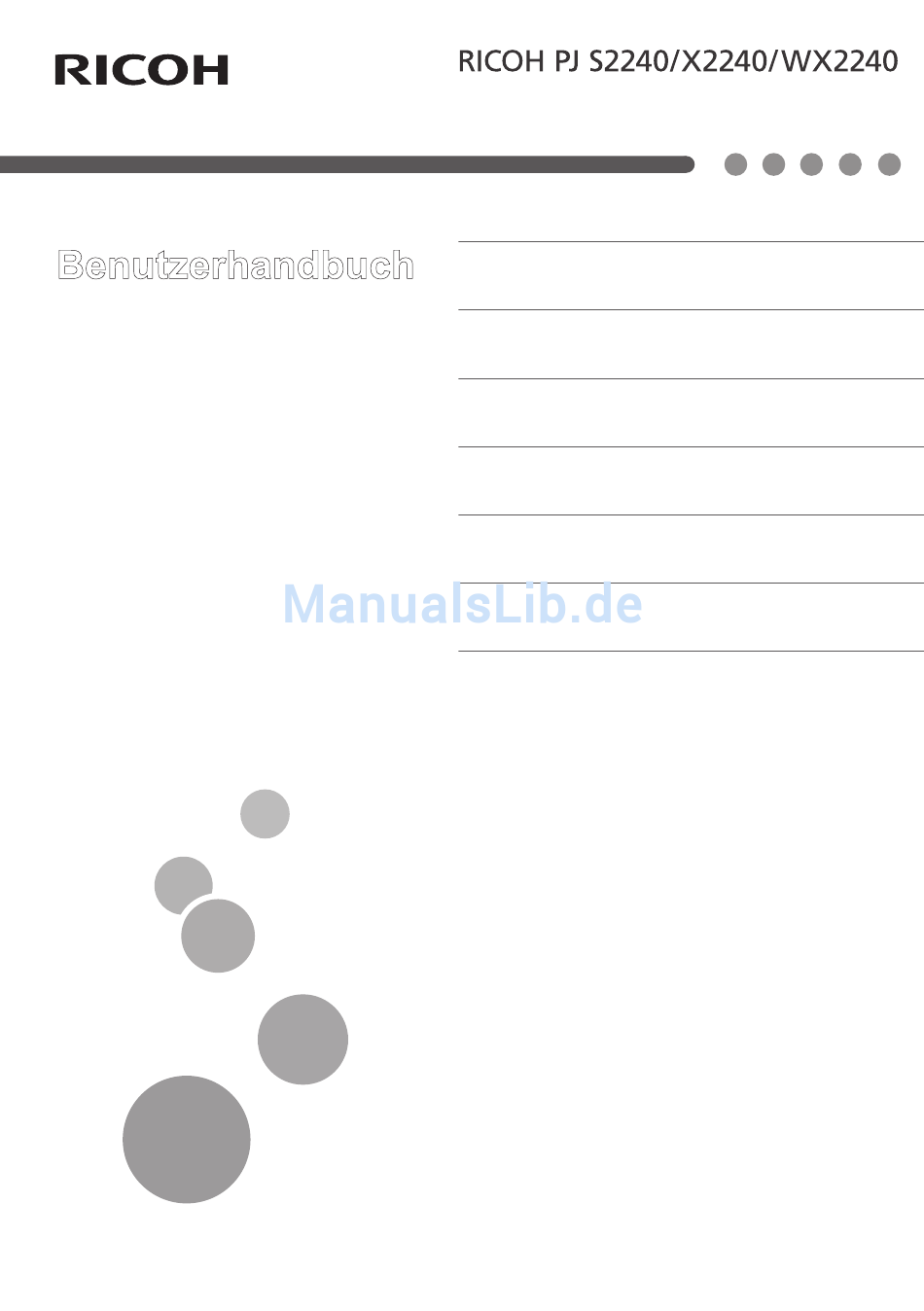

Benutzerhandbuch
1. Benutzungshinweise
2. Einführung
3. Grundlegende Bedienung
4. Benutzereinstellungen
5. Problemlösung
6. Auswechseln der Lampe
7. Anhänge
Lesen Sie diese Anleitung vor Benutzung dieser Maschine
aufmerksam durch und halten sie zum künftigen Nachschla-
gen griffbereit. Zur sicheren und richtigen Benutzung müssen
Sie vor Benutzung der Maschine die Vorsichtsmaßnahmen in
dieser Anleitung lesen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ricoh S2240
Inhaltszusammenfassung für Ricoh S2240
- Seite 1 Benutzerhandbuch 1. Benutzungshinweise 2. Einführung 3. Grundlegende Bedienung 4. Benutzereinstellungen 5. Problemlösung 6. Auswechseln der Lampe 7. Anhänge Lesen Sie diese Anleitung vor Benutzung dieser Maschine aufmerksam durch und halten sie zum künftigen Nachschla- gen griffbereit. Zur sicheren und richtigen Benutzung müssen Sie vor Benutzung der Maschine die Vorsichtsmaßnahmen in dieser Anleitung lesen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ......1 Benutzereinstellungen ....35 Verwendung des On Screen Benutzungshinweise .......2 Display (OSD) ........35 Vorsichtsmaßnahmen ......2 Bedienung ..........35 Sicherheitsetiketten auf dem BILD ............. 36 Gerät ...........8 BILDSCHIRM ........38 Bestimmungen und EINSTELLUNG ........40 Sicherheitshinweise ......9 LAUTSTÄRKE Weitere Hinweise ......15 (PJ X2240 / PJ WX2240) ..... -
Seite 4: Benutzungshinweise
Benutzungshinweise Vorsichtsmaßnahmen Für eine möglichst lange Betriebsdauer des Geräts empfiehlt es sich, sämtliche Warn- und Wartungshinweise in diesem Handbuch zu befolgen und Vorsichtsmaßnahmen zu berücksichtigen. ■ Dieses Gerät muss geerdet werden. Warnung - ■ Blicken Sie niemals direkt in das Objektiv des Warnung - Projektors, wenn die Lampe eingeschaltet ist. - Seite 5 Benutzungshinweise ■ Plastiktüten können gefährlich sein; bitte nicht in der Warnung - Nähe von Babys oder Kleinkindern aufbewahren. Zur Vermeidung von Erstickungsgefahr immer von deren Nase und Mund fernhalten. ■ Projektor an einer Wand oder Decke installieren: Warnung - a) Versuchen Sie nicht, Teile eines an einer hohen Position an der Wand oder Decke installierten Gerätes zu reinigen oder zu ersetzen.
- Seite 6 Boden und die Oberseite des Geräts werden bei Normalbetrieb warm und beschädigen dadurch u. U. diese anderen Gegenstände. ■ Verwenden Sie keine nicht von RICOH Vorsicht - empfohlenen Erweiterungen. Die Verwendung inkompatibler Zubehörteile/Zusatzgeräte führt u. U. zu Schäden am Produkt.
- Seite 7 Benutzungshinweise ■ Bei folgenden Situationen sollten Sie das Vorsicht - Stromkabel des Geräts aus der Steckdose ziehen und das Gerät einem qualifizierten Servicemitarbeiter übergeben: a) Das Stromkabel oder der Stecker ist beschädigt. b) Flüssigkeit wurde auf das Gerät geschüttet oder Gegenstände wurden hineingesteckt.
- Seite 8 Benutzungshinweise ■ Durch die Hitze könnte der Text auf dem Papier Vorsicht - unleserlich werden bzw. das Papier könnte verformt werden. ■ Lassen Sie bei Betrieb des Geräts rings herum Vorsicht - ausreichend Platz. Stellen Sie das Gerät nicht in eine Schachtel oder ähnliche Gegenstände.
- Seite 9 Benutzungshinweise Was Sie tun sollten: ■ Es empfiehlt sich, nach dem Auspacken des Geräts das Hand- buch aufmerksam zu lesen und sämtliche Bedienungs- und andere Hinweise zu befolgen. ■ Schalten Sie das Gerät vor dem Reinigen aus. ■ Verwenden Sie zur Reinigung des Gehäuses ein weiches Tuch mit einem milden Reinigungsmittel.
-
Seite 10: Sicherheitsetiketten Auf Dem Gerät
Benutzungshinweise Sicherheitsetiketten auf dem Gerät 1 Zum Auswechseln der Lampe ziehen Sie das Stromkabel heraus und warten Sie 60 Minuten. 2 Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das starke Licht dieser Lampe könnte zu Augenschäden führen. -
Seite 11: Bestimmungen Und Sicherheitshinweise
Dieser Abschnitt führt die allgemeinen Hinweise zu dem Projektor auf. Hinweis: Nutzer in den USA FCC-Hinweis Modellname: RICOH PJ S2240 / RICOH PJ X2240 / RICOH PJ WX2240 Handelsname: Projektor Modellname: RICOH PJ S2240 / RICOH PJ X2240 / RICOH PJ WX2240... - Seite 12 Benutzungshinweise Zuständig: Ricoh Americas Corporation 5 Dedrick Place, West Caldwell, NJ 07006 Tel.: 973-882-2000 Hinweis: Abgeschirmte Kabel Um weiterhin die Anforderungen der FCC- Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten verwendet werden. Vorsicht Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller zugelassen sind, können...
-
Seite 13: Remarque À L'intention Des Utilisateurs Canadiens
▀■ Niederspannungsrichtlinie 2006/95/EG Hinweis: Nutzer in EU-Ländern CE-Kennzeichnung und Rückverfolgbar- keitsdaten (nur für Länder der EU) Hersteller: Ricoh Co., Ltd. 3-6 Nakamagome 1-chome, Ohta-ku, Tokio 143-8555, Japan Autorisierte Vertretung: Ricoh Europe PLC 20 Triton Street, London NW1 3BF, GB Deutsch... - Seite 14 Benutzungshinweise Hinweise zu Elektro- und Elektronikgeräten für den Benutzer Länder, in denen das hier gezeigte Symbol gilt, verfügen über Gesetze zur Sammlung und Entsorgung von Elektronikschrott. Unsere Produkte enthalten quallitativ hochwertige Komponenten, die problemlos recycelt werden können. Unsere Produkte bzw. Produktverpackungen sind mit dem folgenden Symbol gekennzeichnet.
-
Seite 15: Batterie Der Fernbedienung
Benutzungshinweise Alle übrigen Nutzer Wenn Sie das Gerät entsorgen möchten, wenden Sie sich an die örtlichen Behörden, den Laden, in dem Sie es gekauft haben, oder den für Sie zuständigen Händler oder Vertriebs-/ Kundendienstmitarbeiter. Batterie der Fernbedienung Warnung • Batterie niemals verbrennen. Bei unsachgemäßem Gebrauch der Batterie ist mit Explosionen oder Flüssigkeitsaustritt und dadurch mit schweren Verletzungen zu rechnen. - Seite 16 Benutzungshinweise Hinweis: Nutzer in der EU Hinweis zum Batterie- und/oder Akku-Symbol Das obige Symbol wird gemäß der Batterieverordnung 2006/66/EG, Artikel 20, Informationen für Endverbraucher, Anhang II, auf Batterien und Akkumulatoren gedruckt. Dieses Symbol weist darauf hin, dass verbrauchte Batterien und Akkumulatoren in der Europäischen Gemeinschaft getrennt von Ihrem Hausmüll entsorgt werden müssen.
-
Seite 17: Weitere Hinweise
Benutzungshinweise Weitere Hinweise Urheberrechtsschutz für Bilder Bei der Projektion von Bildern mit diesem Gerät ist darauf zu achten, dass der Urheberschutz Copyright- geschützter Materialien nicht verletzt wird. Hier einige Beispiele für eine solche Verletzung des Urheberschutzes: • Vorführen von Bildern oder Filmen für gewerbliche Zwecke •... -
Seite 18: Einführung
Einführung Produktmerkmale Diese sind u. a.: True RICOH PJ S2240 - SVGA / RICOH PJ X2240 - XGA ■ / RICOH PJ WX2240 - WXGA adressierbare Pixel Single chip DLP -Technologie ■ ® NTSC M (3,58MHz)/NTSC 4,43 MHz/ ■ PAL(B/D/G/H/I/M/N)/SECAM (B/D/G/K/... -
Seite 19: Lieferumfang
Vorgaben in einzelnen Seite 23) Ländern werden die Geräte in bestimmten Regionen eventuell mit unterschiedlichem Zubehör ausgeliefert. (*1) Gilt nur für RICOH PJ X2240 / Netzkabel Tasche (*1) CD-ROM (*2) RICOH PJ WX2240. (*2) Diese mitgelieferte CD-ROM enthält eine Bedienungsanleitung im PDF-Format. -
Seite 20: Produktübersicht
Einführung Produktübersicht 1. Zoomhebel 2. Bedienfeld 3. Anschlüsse 4. Lüftung (Einlass) 5. Öffnung für Sicherheitskette 6. Lautsprecher 7. Fernbedienungsempfänger 8. Einstellbare Füße 9. Öffnung für Diebstahlsicherungsschloss (Kensington™-Schloss) 10. Objektivabdeckung 11. Objektiv 12. Lüftung (Auslass) 13. Fokusring Deutsch... -
Seite 21: Anschlüsse
Einführung Anschlüsse RICOH PJ X2240 / RICOH PJ WX2240 RICOH PJ S2240 Die Schnittstelle unterliegt Modellspe- zifikationen. (*) Gilt nur für RICOH PJ X2240 / RICOH PJ WX2240 1. S-Video-Eingang 2. Monitorausgang (*) 3. Computer 1-Eingang 4. Computer 2-Eingang (*) 5. -
Seite 22: Bedienfeld
Einführung Bedienfeld Trapezkorrektur oder wird die durch das Neigen des Projektors verursachte Bildverzerrung ausgeglichen. Auto Set Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingabequelle synchronisiert. AV Mute Mit dieser Taste schalten Sie Audio und Video vorübergehend aus/ein. Vier Richtungsta- Mit den Tasten oder... -
Seite 23: Fernbedienung
Auto Set Zum automatischen Anpassen des RGB- Signals vom Computer. Volume + / - sind Volume +/- Zum Leiser- bzw. Lauterstellen des beim RICOH PJ S2240 Lautsprechers. nicht verfügbar. Magnify +/- Zum Vergrößern des Anzeigebereichs. Zum Verkleinern des vergrößerten Bildbereichs. (Digital-Zoom) Zum Einblenden des „Lampenstrommod“-Menüs. - Seite 24 Einführung Menu Drücken Sie zum Aufrufen des OSD- Bildschirms bzw. zum Zurückkehren zum vorherigen Menü die Taste „Menu“. (Siehe Seite 35) Enter Zum Auswählen oder Bestätigen von Einstellungen. Trapezkorrektur Mit diesen Tasten korrigieren Sie die Bildverzerrung, die durch Kippen des Projektors entsteht.
-
Seite 25: Fernbedienungsbatterie
Einführung Fernbedienungsbatterie Bei der ersten Benutzung Entfernen Sie die Isolierfolie vor der ersten Benutzung der Fernbedienung. Isolierfolie Batterie ersetzen Drücken Sie die Entfernen Sie die alte Batterie Schieben Sie die Batteriehal- Batteriefach-Freiga- und legen eine neue Batterie terung zurück in das Batte- betaste und schie- (CR2025) in die Batteriehalte- riefach, bis sie einrastet. -
Seite 26: Reichweite Der Fernbedienung
Einführung Reichweite der Fernbedienung Richten Sie beim Betätigen einer Taste die Fernbedienung auf den Projektor (Empfänger des Geräts). ±30° (horizontal), ±20° (vertikal) Die maximale Reichweite der Fernbedienung liegt bei 6 m, ± 30 ° (horizontal) und ± 20 ° (vertikal), gemessen von der Projektorvorderseite. -
Seite 27: Grundlegende Bedienung
Grundlegende Bedienung Anschließen des Projektors Verbinden mit dem Computer/Notebook RICOH PJ S2240 Die Anschlüsse des Stromkabels müssen fest im Stromanschluss des Projektors und in der Wandsteckdose sitzen. Diese Wandsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein. -
Seite 28: Verbinden Mit Dem Computer/Notebook
Grundlegende Bedienung Verbinden mit dem Computer/Notebook RICOH PJ X2240 / RICOH PJ WX2240 Monitor Die Anschlüsse des Stromkabels müssen fest im Stromanschluss des Projektors und in der Wandsteckdose sitzen. Diese Wandsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein. -
Seite 29: Verbinden Mit Av-Gerät
Grundlegende Bedienung Verbinden mit AV-Gerät RICOH PJ S2240 Die Anschlüsse des Stromkabels müssen fest DVD-Player, HDTV-Empfänger im Stromanschluss des Projektors und in der HDMI Wandsteckdose sitzen. Diese Component Wandsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein. -
Seite 30: Verbinden Mit Av-Gerät
Grundlegende Bedienung Verbinden mit AV-Gerät RICOH PJ X2240 / RICOH PJ WX2240 Die Anschlüsse des DVD-Player, HDTV-Empfänger Stromkabels müssen fest im Stromanschluss des HDMI Projektors und in der Wandsteckdose sitzen. Diese Component Wandsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein. -
Seite 31: Ein-/Ausschalten Des Projektors
Grundlegende Bedienung Ein-/Ausschalten des Projektors Einschalten des Projektors 1. Stellen Sie sicher, dass Strom- und Signalkabel fest sitzen. Die Strom-LED leuchtet rot. 2. Nehmen Sie die Objektivabdeckung ab (PJ X2240 / PJ WX2240). 3. Schalten Sie durch Drücken der Taste „ “ auf der Fernbedie- nung oder dem Bedienfeld die Lampe ein. -
Seite 32: Ausschalten Des Projektors
Grundlegende Bedienung Ausschalten des Projektors 1. Drücken Sie die Taste „ “, die nachstehende Meldung wird angezeigt. 2. Drücken Sie zum Abschalten der Projektorlampe noch einmal „ “. 3. Der Lüfter läuft ca. 30 Sekunden weiter und die Strom-LED blinkt rot. Nach dem Abkühlen hört die LED auf zu blinken; der Projektor ruft den Standby-Modus auf. -
Seite 33: Warnanzeige
Grundlegende Bedienung Warnanzeige Wenn die „Temp“-Anzeige rot leuchtet, zeigt dies eine Überhitzung des Projektors an. Der Projektor wird automatisch heruntergefahren. Wenn die Anzeige „Lamp“ rot leuchtet und die folgende Meldung im Display angezeigt wird, hat der Projektor erkannt, dass sich die Betriebsdauer der Lampe dem Ende nähert. -
Seite 34: Einstellen Des Projektionsbildes
Grundlegende Bedienung Einstellen des Projektionsbildes Einstellen der Position des Projektorbilds Mit den verstellbaren Füßen des Projektors kann das Bild mechanisch nach oben oder unten verschoben werden. 1. Suchen Sie am Boden des Projektors den höhenverstellbaren Fuß, dessen Höhe Sie ändern möchten. 2. -
Seite 35: Einstellen Von Zoomfaktor Und Fokus
Fokusrings scharf, bis es gut erkennbar angezeigt wird. RICOH PJ S2240/PJ X2240: Fokussiert auf eine Entfernung von 1,2 m bis 12,0 m. RICOH PJ WX2240: Fokussiert auf eine Entfernung von 1 m bis 10 m. Zoomhebel Fokusring Einstellen der Bildgröße... - Seite 36 Grundlegende Bedienung RICOH PJ S2240 / PJ X2240 Bildschirmgröße (B x H) Projektionsabstand (A) Offset (Hd) Diagonale (Zoll) des 4:3-Bild- (Zoll) (Fuß) schirms Breite Höhe Breite Höhe Weitwinkel Tele Weitwinkel Tele (Fuß) 0,61 0,46 24,00 18,00 1,19 1,31 3,90 4,30...
-
Seite 37: Benutzereinstellungen
Benutzereinstellungen Verwendung des On Screen Display (OSD) Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Bedienung 1. Drücken Sie zum Öffnen des OSD die Taste „Menu“ am Bedienfeld oder auf der Fernbedienung. 2. Bei angezeigtem OSD können Sie mit den Tasten Elemente im Hauptmenü... -
Seite 38: Bild
Benutzereinstellungen BILD Bildmodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkeinstellungen. Mit oder wählen Sie die gewünschte Option aus. Hell: Modus zur Erhöhung der Helligkeit. Standard: Modus zur Optimierung der Balance zwischen Helligkeits- und Farbwiedergabe. Spiel: Für Spielinhalte. ... -
Seite 39: Farbsättigung
Benutzereinstellungen Kontrast Mit der Kontrastfunktion wird der Unterschied zwischen den hellsten und dunkelsten Bildteilen festgelegt. Durch Einstellen des Kontrasts werden die Anteile von Schwarz und Weiß auf dem Projektionsbild verändert. Drücken Sie zum Verringern des Kontrasts Drücken Sie zum Erhöhen des Kontrasts auf . ... -
Seite 40: Bildschirm
Benutzereinstellungen BILDSCHIRM Seitenverhältnis Hier wählen Sie das gewünschte Seitenverhältnis aus. Auto: Diese Funktion wählt automatisch das passende Anzeigeformat aus. Bei einem 4:3-Eingang wird das Bild im Verhältnis 4:3 angezeigt. Bei einer Quelle von 16:9 oder mehr wird das Bild im Verhältnis 16:9 angezeigt. 4:3: Dieses Format eignet sich für Bildmaterial im Format 4x3. -
Seite 41: Digitalzoom
Benutzereinstellungen Ver. Position (Vertikale Position) Damit verschieben Sie vertikal die Lage des Projektionsbildes. verschieben Sie das Bild nach unten. verschieben Sie das Bild nach oben. Digital-Zoom Passen Sie das Digitalzoomverhältnis des projizierten Bildes an. verringern Sie die Größe eines Bildes. ... -
Seite 42: Einstellung
Ihre bevorzugte Sprache. Drücken Sie zum Abschließen der Auswahl „Enter“. Monitor Out (Standby) Monitorausgabe- Zum Aktivieren/Deaktivieren der Monitorausgabefunktion. funktion am RICOH PJ S2240 nicht verfügbar. Ein: Zum Aktivieren der Monitorausgabefunktion im Projektor- Bereitschaftsmodus. Aus: Zum Deaktivieren der Monitorausgabefunktion im Projektor-Bereitschaftsmodus. Zurücksetzen Hiermit erfolgt Rückkehr zu den werksseitigen Einstellungen. -
Seite 43: Lautstärke (Pj X2240 / Pj Wx2240)
Benutzereinstellungen LAUTSTÄRKE (PJ X2240 / PJ WX2240) Stumm Zum vorübergehenden Abschalten der Tonausgabe. Die „Stumm“- Funktion wirkt sich Wählen Sie zum Aktivieren der Stummschaltung „Ein“. auf die Lautstärke der internen sowie externen Wählen Sie zum Deaktivieren der Stummschaltung „Aus“. Lautsprecher aus. -
Seite 44: Autom. Aus (Min)
Benutzereinstellungen Option Auto-Quelle Wenn diese Funktion auf „Ein“ gesetzt ist, sucht der Projektor nach anderen Signalen, wenn das aktuelle Eingangssignal unterbrochen wird. Wenn diese Funktion auf „Aus“ gesetzt ist, sucht das Gerät nur an einem spezifischen Port. Eingabe Mit dieser Option können Sie Eingangsquellen aktivieren/ deaktivieren. -
Seite 45: Lampeneinstellungen
Benutzereinstellungen Lampeneinstellungen Nutzen Sie diese Option zur Anzeige des Lampenstatus und zum Konfigurieren der Lampeneinstellungen. Drücken Sie zum Aufrufen des Untermenüs ► und konfigurieren die gewünschten Einstellungen. Wenn die Umgebungstemperatur mehr als 40 °C im Betrieb beträgt, Lampenstunden (Normal): Hier wird die Projektionsdauer ... -
Seite 46: Staubfilter-Erinnerung
Benutzereinstellungen Staubfilter-Erinnerung Nutzen Sie diese Option zur Anzeige des Filterstatus und zum Konfigurieren der Filtereinstellungen. Drücken Sie zum Aufrufen des Untermenüs ► und konfigurieren die gewünschten Einstellungen. Diese Option ist bei in einigen Regionen verkauften Projektoren deaktiviert. Filter Erinn. (Std.): Zum Einstellen der maximalen ... - Seite 47 Benutzereinstellungen Mit dieser Option aktivieren/deaktivieren Sie die 3D-Funktion. Zur 3D-Darstel- Aus: Mit „Aus“ erscheint das normale Bild (2D). lung werden eine Ein: Mit „Ein“ werden Bilder in 3D angezeigt. kompatible 3D-Bild- quelle, 3D-Daten und 3D-Synchr. Umkehren eine optische 3D-Brille des Typs 2 benötigt.
-
Seite 48: Problemlösung
Problemlösung Es folgen Lösungsvorschläge bei Problemen mit dem Projektor. Wenden Sie sich an den Händler, bei dem das Gerät gekauft wurde, oder das nächstgelegene Kundendienstzentrum, wenn sich das Problem nicht beseitigen lässt. Problem: Es wird kein Bild angezeigt. Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im ... - Seite 49 Problemlösung Problem: Der Bildschirm des Notebooks zeigt die Präsentation nicht an. Bei Verwendung eines Notebook-PCs: Manche Notebook-PCs deaktivieren ihren eigenen Bildschirm, wenn ein zweites Anzeigegerät angeschlossen ist. Wie Sie den Notebook-Bildschirm aktivieren, können Sie in der Bedienungsanleitung Ihres Computers nachlesen. Problem: Das Bild ist instabil oder flimmert.
- Seite 50 Problemlösung Problem: Bild ist gespiegelt. Wählen Sie zum Anpassen des Bildes „BILDSCHIRM“ > „Projektionsmodus“ aus dem OSD-Menü. Problem: Die Lampe erlischt oder erzeugt ein knallendes Geräusch. Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist.
- Seite 51 Problemlösung Problem: LED-Meldungen POWER-LED TEMP-LED LAMP-LED Bedeutung (Rot/Blau) (Rot) (Rot) Standby (Netzkabel angeschlossen) (Rot) Normal (Gerät eingeschaltet) (Blau) Blau blinkend (0,5-Sek.- Gerät fährt hoch (Aufwärmen) Intervalle) Rot blinkend (0,5-Sek.- Ausgeschaltet (Abkühlen) Intervalle) Temperaturfehler (Überhitzung bei (Blau) Normalbetrieb) Temperaturfehler (Überhitzung im (Rot) Bereitschaftsmodus) Lampenfehler (Lampenausfall bei...
- Seite 52 Problemlösung Problem: Fehlermeldungen Temperaturfehler - der Projektor ist überhitzt. Prüfen Sie die Um- gebungsbedingungen. Die Lampe sollte ausgetauscht werden - Die maximale Betriebsdauer der Lampe ist in Kürze erreicht. Besorgen Sie eine neue Lampe. Lüfterfehler - das Kühlsystem des Geräts funktioniert nicht mehr. ...
-
Seite 53: Auswechseln Der Lampe
Auswechseln der Lampe Der Projektor erkennt automatisch die Lebensdauer der Lampe. Eine Warnmeldung weist auf das bevorstehende Ende der Betriebsdauer hin Wenn diese Meldung erscheint, sollte die Lampe baldmöglichst ausgetauscht werden. Der Projektor muss mindestens 60 Warnung: Um Minuten lang abkühlen, bevor Sie die Lampe auswechseln. Verbrennungen zu vermeiden, sollte das Gerät vor dem Aus-... -
Seite 54: Anhänge
Anhänge Liste der kompatiblen Signale A. VGA analog (1) VGA analog - PC-Signal Vertikale Frequenz Horizontale Frequenz Modi Auflösung (Hz) (kHz) 640 x 480 31,47 640 x 480 37,86 640 x 480 37,5 640 x 480 43,27 800 x 600 35,2 800 x 600 37,88... - Seite 55 Anhänge A. VGA analog (2) VGA analog - Extended Wide Vertikale Frequenz Horizontale Frequenz Modi Auflösung (Hz) (kHz) WSVGA 1024 x 600 37,3 1280 x 768 47,78 1280 x 768 60,29 1280 x 768 68,63 WXGA 1280 x 720 44,8 1280 x 800 49,6 1366 x 768...
- Seite 56 Anhänge B. HDMI (1) HDMI - PC-Signal Vertikale Frequenz Horizontale Frequenz Modi Auflösung (Hz) (kHz) 1024 x 768 48,36 1024 x 768 56,48 1024 x 768 60,02 1024 x 768 68,67 1152 x 864 63,8 1152 x 864 67,5 1152 x 864 77,1 SXGA 1280 x 1024...
- Seite 57 Anhänge B, HDMI (3) HDMI - Video-Signal Vertikale Frequenz Horizontale Frequenz Modi Auflösung (Hz) (kHz) 480i 720 x 480 59,94(29,97) 480p 720 x 480 59,94 31,47 576i 720 x 576 50(25) 576p 720 x 576 31,25 720p 1280 x 720 720p 1280 x 720 37,5...
-
Seite 58: Pinbelegung Der Anschlüsse
Anhänge Pinbelegung der Anschlüsse Anschluss: RGB analog (Mini D-Sub 15 Pin) [Monitorausgang] Rot (R/Cr) Eingang DDC 5V [NC*] [R Ausgang] Grün (G/Y) Eingang [G Erde (Vert. Sync.) Ausgang] Blau (B/Cb) Eingang [B Ausgang] DDC Data [NC*] Erde (Horiz. Sync.) Horiz. Sync. Eingang [Ausgang] (Composite H/V Sync. -
Seite 59: Technische Daten
Anhänge Technische Daten ■ Allgemeine technische Daten Modellname Komponente/Eigenschaft/ Bedingung PJ S2240 PJ X2240 PJ WX2240 DLP-Chip 0,55 Zoll, SVGA 0,55 Zoll, XGA 0,65 Zoll, WXGA Lampentyp 190 W Projektionsobjektiv Manueller Zoom (1,1-fach) und manueller Fokus Projektionsabstand (Fokusbereich) 1,2-12 m 1-10 m Projektionsverhältnis... -
Seite 60: Gehäuseabmessungen
Anhänge Gehäuseabmessungen Einheit: mm 314,2 85,0 Löcher zur Deckenmontage 140,0 Schraubengröße und max. Länge: M4 x 12,5 mm Deutsch... -
Seite 61: Marken
Anhänge Marken • DLP ist eine Marke oder eingetragene Marke von Texas Instruments. • IBM ist eine Marke bzw. eingetragene Marke von International Business Machines Corporation. • Macintosh, Mac OS X, iMac und PowerBook sind Marken von Apple Inc., als solche in den USA und anderen Ländern registriert. - Seite 62 © 2014 Ricoh Co., Ltd.
- Seite 63 Y042-6221...
