Montage des EFX
Die Trinkflaschenhalterung anbringen:
1.
2. Befestigen Sie die Halterung mit drei
Die vertikalen Trägerabdeckungen anbringen:
1.
2. Die Vorsprünge auf der äußeren Abdeckung an den
3. Drücken Sie auf beide Abdeckungen, sodass die
Positionieren Sie die Trinkflaschenhalterung wie gezeigt
und bringen Sie sie an dem rechten feststehenden
Haltegriff an.

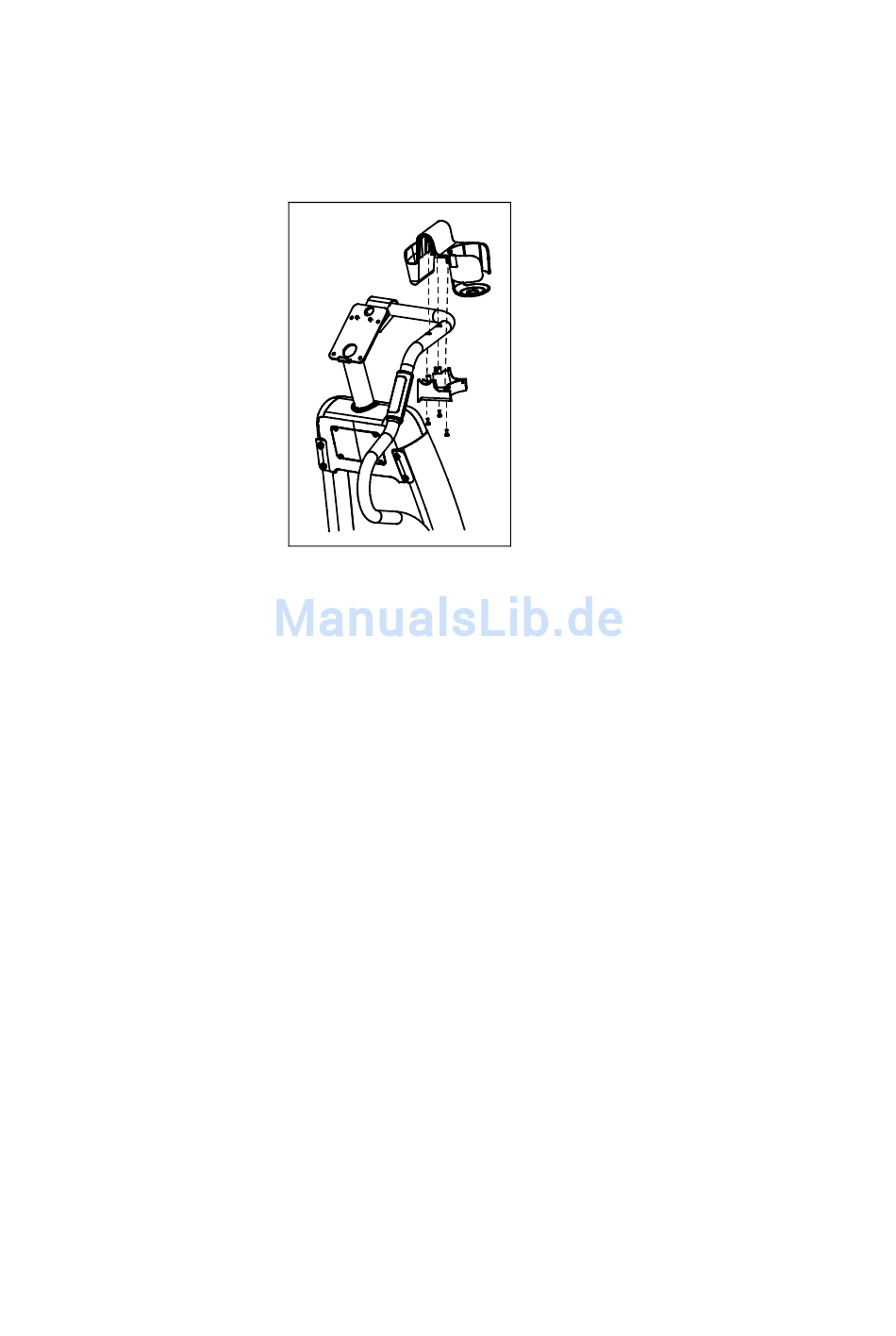

Abbildung 19: Anbringen der Trinkflasche
Kreuzschlitzschrauben.
Positionieren Sie je eine innere und eine äußere vertikale
Trägerabdeckung um einen der vertikalen Träger und
richten Sie sie so aus, dass die Pfeile auf der inneren
Oberfläche zur Vorderseite des Geräts zeigen.
Schraubenlöchern der inneren Abdeckung ausrichten.
Vorsprünge mit den Schraubenlöchern fest verbunden
sind.
29
