Precor P80-console Betriebs Und Installationsanleitung Seite 88

22
Montage und Instandhaltung von Elliptical Fitness Crosstrainers: EFX 883 / 833
11. Setzen Sie die mittlere Basisabdeckung wieder auf und
12. Setzen Sie die Lift-Abdeckung, die in Schritt 1 entfernt
Den mittleren Säulenträger auf dem Rahmen befestigen:
Hinweis: Überprüfen Sie, ob die Befestigungselemente an der
Basis locker sitzen, bevor Sie die Befestigungselemente für
den mittleren Säulenträger anbringen.
1.
befestigen Sie diese mit den vier Rundkopfschrauben, die
Sie zuvor entfernt hatten. Die Schrauben vollständig
festziehen.
wurde, wieder auf.

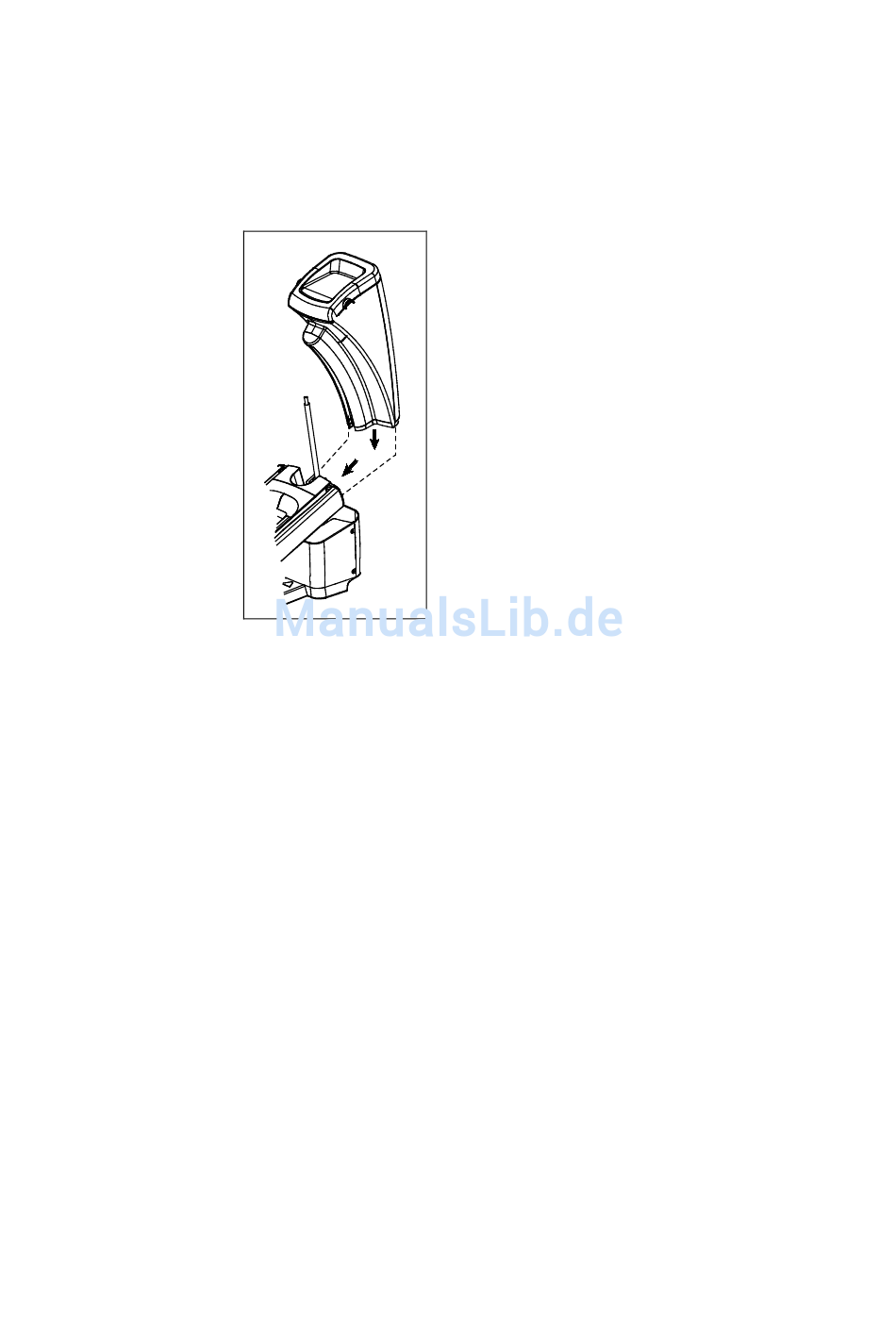

Abbildung 7: Wiedereinsetzen der Lift-Abdeckung
Während die zweite Person den mittleren Säulenträger
hält, richten Sie die inneren Befestigungswinkel an den
vertikalen Trägern aus.
