Precor P80-console Betriebs Und Installationsanleitung Seite 86

20
Montage und Instandhaltung von Elliptical Fitness Crosstrainers: EFX 883 / 833
4. Wiederholen Sie die Arbeitsschritte 2-4, um den rechten
5. Entfernen Sie die vier ¹₄ mm x
6. Entfernen Sie das Klebeband oben auf dem linken
7. Schieben Sie eines der Kabel, das Sie installieren möchten,
8. Ziehen Sie das Kabelende durch die Öffnung knapp hinter
vertikalen Träger anzubringen.
³₁₆ mm-Halbrundschrauben, die die mittlere
Basisabdeckung aus Kunststoff festhalten, mit einem
³₁₆ mm-Inbuswinkelschlüssel.
vertikalen Träger.
durch den vertikalen Träger nach unten, dann längs der
Innenseite der Fußstütze und durch das mittlere
Rahmenelement zurück. Die folgende Abbildung zeigt den
allgemeinen Kabelverlauf.

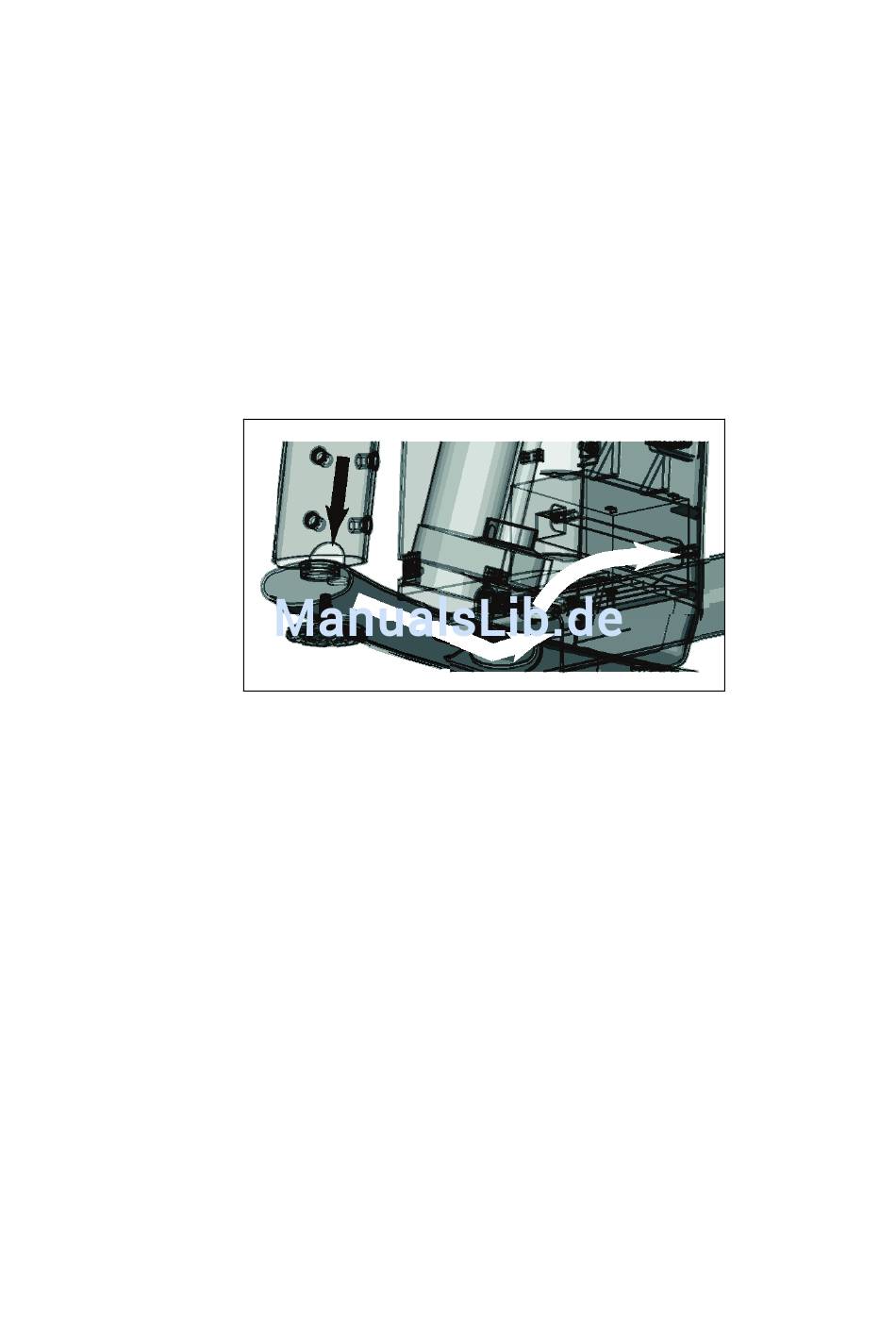

Abbildung 5: EFX Kabelverlauf
dem Lift-Motor nach oben, wie in der Abbildung oben
gezeigt.
