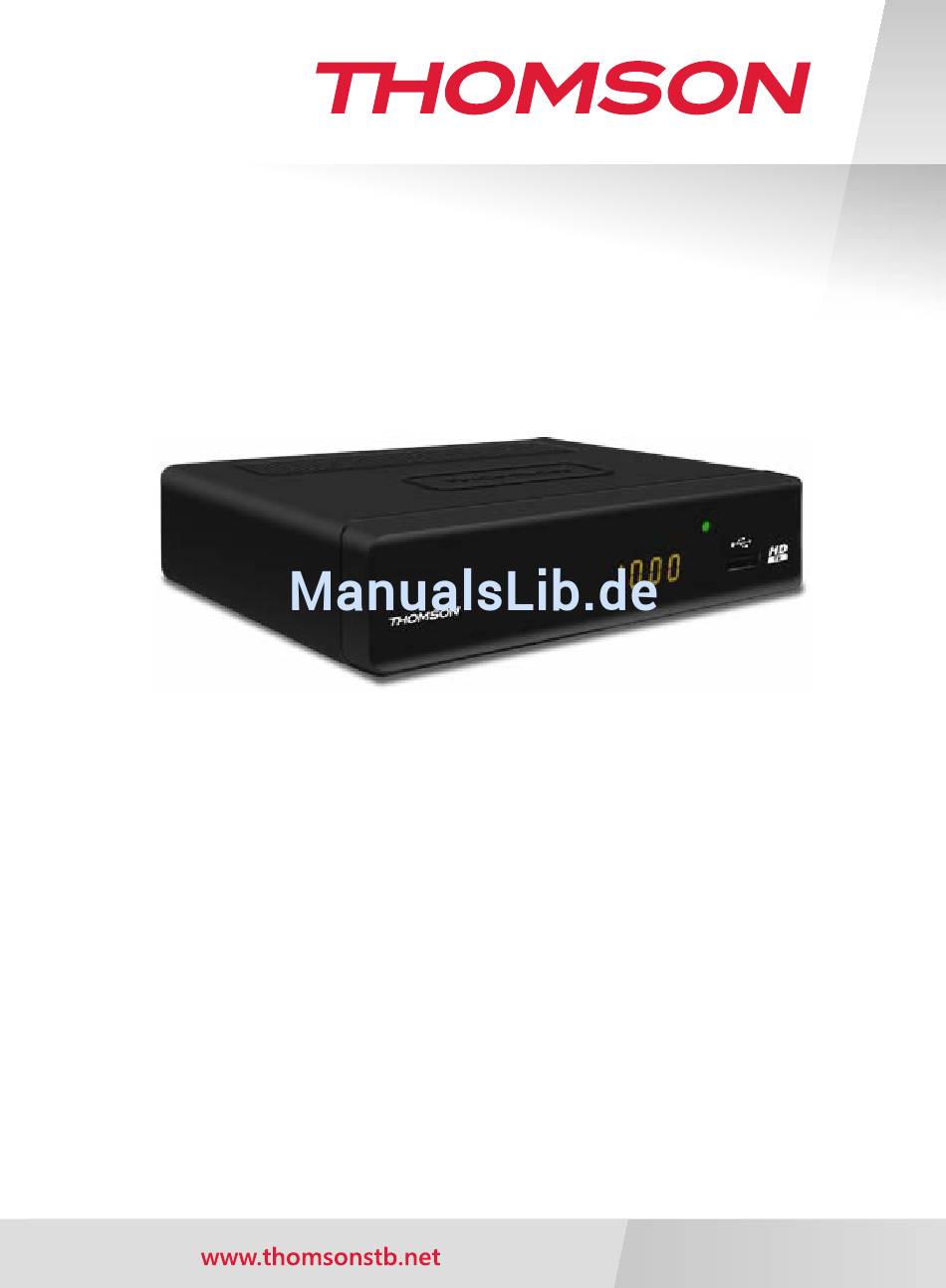

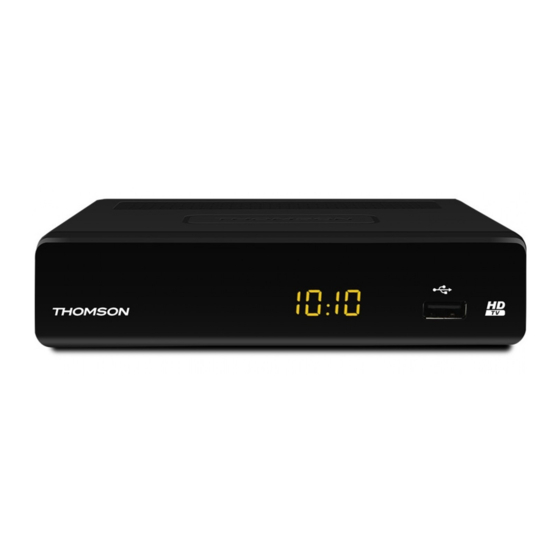

- Seite 1 Digital Terrestrial HD Receiver THT504+ User Manual Bedienungsanleitung Manuel d’utilisation Manuale utente Manual del usuario Manual do Utilizador Instrukcja obsługi Ръководство на потребителя Felhasználói kézikönyv Návod k obsluze...
- Seite 4 This product has been manufactured and sold under the responsibility of STRONG Group. THOMSON and the THOMSON logo are trademarks of Technicolor (S.A.) or its affiliates and are used under license by STRONG Group. Represented by STRONG Ges.m.b.H. Franz-Josefs-Kai 1 1010 Vienna, Austria Email: support_at@thomsonstb.net...
- Seite 5 LICENSES THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NONCOMMERCIAL USE OF A CONSUMER TO (i) ENCODE VIDEO IN COMPLIANCE WITH THE AVC STANDARD (“AVC VIDEO”) AND/OR (ii) DECODE AVC VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED TO PROVIDE AVC VIDEO.
-
Seite 6: Inhaltsverzeichnis
STRONG erklärt, dass dieses Produkt mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien CE 2004/108/EC und 73/23/EC sowie RoHS 2002/95/EC entspricht. Dieses Produkt wurde unter der Zuständigkeit der STRONG Group hergestellt und verkauft. THOMSON und das THOMSON Logo sind Warenzeichen von Technicolor (S.A.) oder seinen Vertretern, welche unter lizenzierter Nutzung der STRONG Group geführt werden. -
Seite 7: Einleitung
1.0 EINLEITUNG 1.1 Allgemeine Sicherheitsmaßnahmen Betreiben Sie Ihren Receiver nicht: - In einem geschlossenen oder unzureichend belüfteten Schrank, unmittelbar auf oder unter anderen Geräten und wenn die Lüftungsschlitze des Gehäuses abgedeckt sind. Setzen Sie Ihren Receiver und das Zubehör folgendem nicht aus: - Direkter Sonneneinstrahlung oder anderen Geräten, die Hitze abstrahlen;... -
Seite 8: Geräte Installation
im Falle einer Reparatur oder eines Garantiefalls der Receiver optimal für den Versand geschützt wird. 1.3 Geräte Installation Wir empfehlen Ihnen, Ihr Gerät von einem Fachmann installieren zu lassen. Andernfalls halten Sie sich bitte an folgende Anweisungen: - Halten Sie die Bedienungsanleitung für Ihren Fernseher und gegebenenfalls für ihre Antenne/ Antenneninstallation bereit. -
Seite 9: Verwendung Externer Usb Speichermedien
1.6 Verwendung externer USB Speichermedien Wir empfehlen Speichergeräte des Standards USB 2.0 oder höher. Falls Ihr Speichermedium nicht USB 2.0 kompatibel ist, kann es Fehler bei der Aufnahme, beim Abspielen und anderen Multimediafunktionen geben. Für eine tadellose Funktion des Speichermediums sollte dieses auf FAT32 formatiert werden (via das Menü... -
Seite 10: Fernbedienung
TV-SCART Zum Anschluss Ihres Receivers an Ihren Fernseher mittels SCART-Kabel. AUDIO (L/R) Zum Anschluss (analoges Audiosignal) an einen externen Verstärker oder den analogen Audioeingang des Fernsehers. Netzkabel Ihr Receiver benötigt eine Spannungsversogung von 220~240 V Wechselstrom, 50~60 Hz +/-5%. Bitte überprüfen Sie Ihre lokale Stromversorgung des Netzanbieters bevor Sie Ihren Receiver anschließen. -
Seite 11: Einsetzen Der Batterien
20. FILE Öffnet den Media Player 21. TTX Zum Einblenden des aktuellen Teletextes. 22. SUBTITLE Zur Auswahl der jeweiligen Untertitel (sofern vom Programmanbieter unterstützt). 23. 5/6 Schneller Vor-/Rücklauf. Jeder weitere Tastendruck erhöht die Vor-/Rücklauf-Geschwindigket (x2, x4, x8, x16, x24). 24. Farbtasten Für Teletext und Mediaplayer Funktionen 2.5 Einsetzen der Batterien Fig. -
Seite 12: Verbindung Mittels Hdmi-Kabel (Standard)
Anmerkung: Sind die Signale an Ihrem Standort zu schwach, um ein ausreichendes Signal mit einer Innenantenne empfangen zu können, empfehlen wir die Verwendung einer Außen- oder Dachantenne, die auf den Sendeturm ausgerichtet werden kann. Für nähere Informationen und Fragen kontaktieren Sie bitte Ihren Fachhändler. -
Seite 13: Anschluss Zum Analogen Audio-Verstärker
3.6 Anschluss zum analogen Audio-Verstärker Fig. 7 Schließen Sie Ihren Receiver mit einem 3,5 mm Stereo-Klinkenkabel über den 3,5 mm Klinkenstecker an eine Hi-Fi Anlage oder einen Audio-Verstärker, um die bestmögliche analoge Klangqualität zu erhalten. 3.7 Verbindung zum USB Speichermedium Fig. -
Seite 14: Kurzanleitung
Mit dieser Einstellung legen Sie fest, welcher Videoausgang benutzt Videoausgang: werden soll: Entweder ist Ihr Receiver über HDMI oder TV SCART angeschlossen. Nachdem alle Einstellungen Ihren Wünschen entsprechend vorgenommen wurden, wählen Sie OK mit den p q Tasten und drücken dann OK, um mit der Antennen Ausrichtung fortzufahren. *Bitte beachten Sie, dass DVB bzw. -
Seite 15: Bedienung Im Tv Modus
Die Lautstärke kann mit den t u oder VOL+ / VOL- Tasten geändert werden. Mit den PG+ / PG- Tasten können Sie in allen Listen seitenweise scrollen, um Ihre Kanalauswahl bequem auszuführen. 6.0 BEDIENUNG IM TV MODUS Im TV Modus stehen verschiedenste Funktionen zur Verfügung, um fernsehen mit Ihrem Receiver zu einem noch größeren Vergnügen zu machen. -
Seite 16: Auswählen Der Audiosprache
technischen Details des aktuellen Kanals aufzurufen. Die technischen Informationen sind hilfreich, wenn Sie Probleme mit dem Empfang oder anderen Parametern haben. So können Sie sehen, ob der Kanal einen Audio/Video PID anbietet und das Signal von ausreichender Stärke und Qualität ist. Drücken Sie EXIT, um das Menü wieder zu verlassen. *Programminformationen werden angezeigt falls verfügbar. -
Seite 17: Epg (Elektronisches Tv Programm)
Wichtig: Für Timeshift und dessen Wiedergabe wird empfohlen, ein schnelles USB-Speichermedium, wie z.B. eine USB 2.0-Festplatte an den Receiver anzuschließen. Timeshift und die Wiedergabe von HD-Signalen benötigen sehr hohe Lese- und Schreibgeschwindigkeiten. Die einwandfreie Funktion ist deshalb abhängig von den verwendeten Speichermedien. 6.7 EPG (Elektronisches TV Programm) Das elektronische TV Programm (EPG) ermöglicht Ihnen eine Übersicht an Informationen zum aktuellen Fernsehprogramm. -
Seite 18: Hauptmenü
Hinweis: Bevor Sie mit der Aufnahme beginnen, schließen Sie ein USB Speichermedium mit FAT32 Formatierung und genügend freiem Speicherplatz an den Receiver. Um HD Ausstrahlungen aufzunehmen, empfehlen wir, ein Hochgeschwindigkeits-Gerät zu verwenden. 7.0 HAUPTMENÜ Drücken Sie die MENU Taste im TV Modus, um in das Hauptmenü zu gelangen. Hier können Sie alle wichtigen Einstellungen Ihres Receivers vornehmen. -
Seite 19: Kanäle Sperren
7.1.1.2 Kanäle sperren Mit dieser Funktion können bestimmte Kanäle gesperrt werden, um sie vor unerwünschten Zugriff zu sichern. Gesperrte Kanäle können nur nach Eingabe des PIN Codes (WERKSSEITIGER PIN: 1234) angesehen werden. Um einen Kanal zu sperren bzw. wieder zu entsperren, aktivieren Sie die Funktion durch Drücken der ROTEN Taste innerhalb des TV Kanalliste Menüs. -
Seite 20: Favoritenliste Umbenennen
Freie/Verschlüsselte: Free To Air Programme sind als erstes gelistet. Am Ende der Liste werden die gesperrten Kanäle aufgelistet. Sperren: Sortierung nach ursprünglicher Reihenfolge (von der niedrigsten zur Grundeinstellung: höchsten Frequenz bzw. LCN-Nummerierung). Umbenennen Drücken Sie die GRÜNE Taste im Kanal bearbeiten Menü, um die Funktion zu aktivieren. Der Umben Reiter hebt sich nun hervor, um dies zu kennzeichnen. -
Seite 21: Installation
Drücken Sie p q, um Favoritenliste umbenennen aus dem Kanal bearbeiten Menü auszuwählen und drücken Sie OK. Die Namen aller Gruppen werden nun angezeigt. Wählen Sie Favoriten-Gruppe mit p q und drücken Sie OK, um den Namen zu bearbeiten. Ein Textfeld erscheint nun an der rechten Seite des Bildschirms. -
Seite 22: System Einstellungen
gespeichert. Schalten Sie LCN Ein, um die Kanalnummerierung des Serviceanbieter zu aktivieren, oder Aus, um die Kanäle in gefundener Reihenfolge zu speichern. Diese Funktion wird erst bei einem Suchlauf angewandt. 7.3 System Einstellungen In diesem Menü können Sie die Systemeinstellungen Ihres Receivers verwalten. Es besteht aus folgenden Untermenüs: Sprache, TV System, Zeit Einstellung, Timer Einstellung, Kindersicherung, OSD Einstellung und Auto Standby. -
Seite 23: Zeiteinstellung
Verwenden Sie diese Option, um die Verbindung zu Ihrem TV-Gerät Videoausgang: auszuwählen. Wählen Sie HDMI oder TV-SCART. Wählen Sie zwischen PCM und Bitstream Ausgang. Bei PCM wird Audio Ausgabe: jegliche(r) ausgestrahtle(r) Audiosprache/Audiostream zu Stereo-Audio konvertiert. Bitstream ermöglicht dagegen die digitale Übertragung bzw. Ausgabe von Dolby®... -
Seite 24: Kindersicherung
7.3.5 Kindersicherung In diesem Menü können Sie das Installations-Menü und/oder die Kanäle mit einem PIN-Code schützen. Sie können auch einen neuen PIN-Code in das Kindersicherung Menü eingeben. Drücken Sie p q, um Kindersicherung von dem System-Setup Menü zu wählen und drücken Sie OK, um fortzufahren. -
Seite 25: Werkseinstellung
7.4.2 Werkseinstellung Diese Option ermöglicht es Ihnen, den Receiver auf die Werkseinstellungen zurückzusetzen. Es werden alle Einstellungen und Kanäle gelöscht. Drücken Sie p q zur Auswahl des Werkseinstellung Menüs und drücken Sie OK. Sie werden nach dem PIN Code gefragt. Geben Sie den richtigen PIN Code mit den 0 ~ 9 Tasten ein (WERKSSEITIGER PIN: 1234). -
Seite 26: Kanalsicherungs- Und Ladefunktion
7.4.5 Kanalsicherungs- und Ladefunktion Mit dieser Funktion können Sie eine Programmliste schnell laden und eine Kanalliste verwenden, die zuvor als Backup auf diesem oder auf einem anderen Receiver desselben Modells über den USB-Port erstellt wurde. Dies ist nützlich, wenn mehrere Receiver in der gleichen Region installiert werden müssen. -
Seite 27: Media
Wählen Sie eines der verfügbaren Spiele (Othello oder Sudoku) mit p q und drücken Sie OK, um das Spiel zu starten. Befolgen Sie die Anweisungen auf dem Bildschirm. Drücken Sie EXIT, um ein Spiel zu beenden. 7.6 Media Das Media Menü besteht aus folgenden Untermenüs: Media Player, USB Informationen, Aufnahme Einstellungen und USB Gerät sicher entfernen. - Seite 28 PIN: 1234). Nach Eingabe des richtigen PIN-Codes wird die Aufnahme gesperrt. Sollten Sie die Sperre der Aufnahme doch nicht benötigen oder nicht mehr benötigen, dann können Sie diese nach Auswahl der Aufnahme durch Drücken der Taste 3 wieder entsperren. Drücken Sie 4, um die markierte Aufnahme zum Löschen vorzumerken. Wenn Sie dieselbe Aufnahme auswählen und nochmals 4 drücken, können Sie diese Vormerkung wieder aufheben.
-
Seite 29: Aufnahmeeinstellungen
Drücken Sie 6, um alle Dateien des aktuellen Verzeichnisses/Ordners zur Wiedergabeliste hinzuzufügen. Drücken Sie 6 erneut, um alle Dateien des aktuellen Verzeichnisses/Ordners wieder aus der Wiedergabeliste zu löschen. Drücken Sie die Taste 7, um das Menü Bearbeiten zu öffnen. Hierin stehen folgende Funktionen zur Verfügung: umbenennen 4 / kopieren 5 / löschen 6 und Ordner (erstellen) 7. -
Seite 30: Usb Gerät Sicher Entfernen
Wählen Sie zwischen Auto, Pause oder Aus. Wenn Timeshift auf Auto Timeshift: gesetzt ist, wird Timeshift jedes Mal automatisch beim Kanalwechsel aktiviert. Wenn Timeshift auf Pause gesetzt wird, kann es durch Drücken der GELBEN Pause Taste aktiviert werden. Wählen Sie Aus, um die Timeshift Funktion auszuschalten. - Seite 31 Problem Ursache Lösung Kein Signal Antenne ist nicht angeschlossen Überprüfen Sie den Anschluss Antenne wurde beschädigt / Überprüfen Sie die Antenne schlecht ausgerichtet Überprüfen Sie, ob DVB-T Kein DVB-T Empfang in Ihrer verfügbar ist Region Schalten Sie die Aktive Antennen brauchen Antennenspannung EIN/stecken Antennenspannung über Sie das Netzgerät ein.
-
Seite 32: Spezifikationen
Problem Ursache Lösung Wiedergabe Lese-/Schreibgeschwindigkeit Achten Sie darauf, ein USB- von Video des USB-Geräts könnte zu Speichergerät mit ausreichender (oder Timeshift) niedrig sein. Geschwindigkeit und verursacht Speicherplatz zu verwenden. Bildstillstand/ Pen Drives (‚USB-Sticks“) Makro-Blöcke unterstützen möglicherweise oder ähnliche nicht ausreichende Verzerrungen, Geschwindigkeit. - Seite 33 Multimedia: Video-Wiedergabe: MPEG-1 kodierten (MPG), AVI, MKV, TS, M2T, M2TS, MPEG-4 und MOV * Musikformate: MP3-und OGG* Bildformat: BMP, JPEG* *STRONG kann keine Garantie für die Wiedergabe von Dateien übernehmen, selbst wenn das Format mit den hier aufgeführten übereinstimmt, da die erfolgreiche Wiedergabe auch von den verwendeten Codecs, Daten Bitrate und Auflösung abhängt (alle MPEG-Codec-Formate werden unterstützt).
- Seite 34 Bitte achten Sie darauf, das Gerät gut verpackt — am besten im Originalkarton — einzusenden! *Adressänderung vorbehalten. Die aktuelle Adresse finden Sie auf unserer Website: www.thomsonstb.net THOMSON ist eine Marke von Technicolor (S.A.) oder seinen www.thomsonstb.net Vertretern lizenziert zur Nutzung an die STRONG Gruppe.
- Seite 35 Eingriff durch nicht autorisierte Personen Eine eventuell kostenpflichtige Reparatur kann nur nach Rücksprache mit Ihnen und auf ausdrücklichen Wunsch durchgeführt werden. THOMSON ist eine Marke von Technicolor (S.A.) oder seinen www.thomsonstb.net Vertretern lizenziert zur Nutzung an die STRONG Gruppe.
