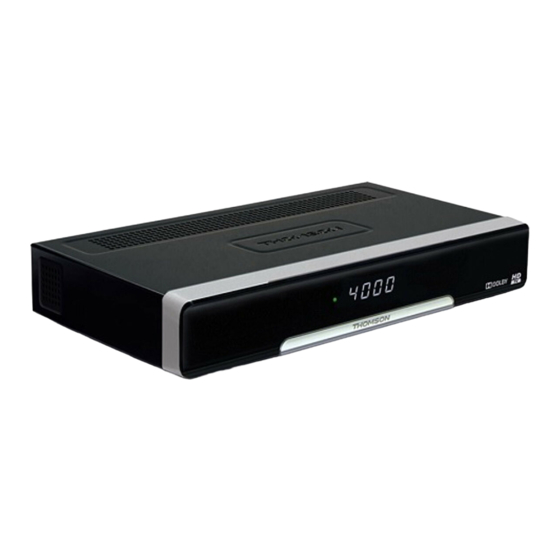

- Seite 1 THS221 Digital HD Satellite Receiver User Manual Bedienungsanleitung Manuel d’utilisation Manuale d’uso Manual de usuario Manual do Utilizador Användarmanual Uputstvo za upotrebu www.thomsonstb.net...
- Seite 4 This product has been manufactured and sold under the responsibility of STRONG Group. THOMSON and the THOMSON logo are trademarks of Technicolor (S.A.) or its affiliates and are used under license by STRONG Group. Represented by STRONG Ges.m.b.H. • Franz-Josefs-Kai 1 • 1010 Vienna, Austria Email: support_at@thomsonstb.net...
- Seite 5 Ihr Receiver wurde mit Multimedia-Funktionen ausgeliefert. Eine Software zur Aufrüstung des Receivers mit der Aufnahme- und Timeshiftfunktion über USB ist in unserem Webshop auf www.thomsonstb.net optional erhältlich. Diese Bedienungsanleitung beschreibt die volle Funktionalität des Receivers mit der optional verfügbaren Software für die Aufnahme über USB. LIcEnSES ANY USE OF THIS PRODUCT IN ANY MANNER OTHER THAN PERSONAL USE THAT COMPLIES WITH THE MPEG-2 STANDARD FOR ENCODING VIDEO INFORMATION FOR PACKAGED MEDIA...
-
Seite 6: Inhaltsverzeichnis
2004/108/Ec und 73/23/Ec sowie RohS 2002/95/Ec entspricht. Dieses Produkt wurde unter der Zuständigkeit der STRONG Group hergestellt und verkauft. THOMSON und das THOMSON Logo sind Warenzeichen von Technicolor (S.A.) oder seinen Vertretern, welche unter lizenzierter Nutzung der STRONG Group geführt werden. Jeder andere Produkt-, Service-, Firmen-, Handelsname sowie jedes andere Logo, auf die in diesem Zusammenhang verwiesen wird, werden von Technicolor (S.A.) weder... -
Seite 7: Einleitung
1.0 EInLEITUnG 1.1 Allgemeine Sicherheitsmaßnahmen Betreiben Sie Ihren Receiver nicht: • In einem geschlossenen oder unzureichend belüfteten Schrank, unmittelbar auf oder unter anderen Geräten und wenn die Lüftungsschlitze des Gehäuses abgedeckt sind. Setzen Sie Ihren Receiver und das zubehör folgendem nicht aus: •... -
Seite 8: Lagerung
1.2 Lagerung Ihr Receiver wurde vor dem Versand sorgfältig überprüft und verpackt. Beim Auspacken achten Sie bitte darauf, dass alles Zubehör vorhanden ist. Halten Sie die Transportverpackung von Kleinkindern fern. Wir empfehlen, die Kartonage für die Dauer der Garantie aufzubewahren, da im Falle einer Reparatur oder eines Garantiefalls der Receiver optimal für den Versand geschützt wird. -
Seite 9: Zubehör
Speichermediums, jene Ihres Receivers (max. 5 V/500 mA) überschreiten kann. Sollte dies der Fall sein, schließen Sie Ihre USB-Festplatte bitte an ein entsprechendes externes Netzteil. • THOMSON kann keine Garantie für die Wiedergabe von Dateien übernehmen, selbst wenn das Format mit den hier aufgeführten übereinstimmt, da die erfolgreiche Wiedergabe auch von den verwendeten Codecs, Daten Bitrate und Auflösung abhängt (alle MPEG-Codec-Formate werden... -
Seite 10: Rückseite
3. v-/v+: Lautstärke ändern ohne die Fernbedienung zu benutzen. Im Menü zur Navigation. 4. IR Empfänger: Empfängt die Signale der Fernbedienung. 5. Funktionsanzeige: Zeigt den Modus an: Grünes LED - Receiver ist eingeschaltet und kann bedient werden. Rotes LED - Receiver ist im Standby Modus. 6. -
Seite 11: Einsetzen Der Batterien
13. 7 Springt zur vorigen Datei während der Wiedergabe. 14. 8 Springt zur nächsten Datei während der Wiedergabe. 15. 1 Startet bzw. setzt das Abspielen der entsprechenden Dateien im Multimedia Modus fort. 16. 2 Startet/pausiert die Wiedergabe von Multimedia Dateien. Startet den Timeshift-Modus. -
Seite 12: Bedienung Der Fernbedienung
2.6 Bedienung der Fernbedienung Fig. 5 Halten Sie die Fernbedienung in Richtung der Front des Receivers. Ihre Fernbedienung hat eine Reichweite von bis zu 7 Metern in einem Winkel von bis zu 30 Grad. Die Fernbedienung funktioniert nicht, wenn der IR Sensor durch AchTUnG: Gegenstände blockiert, oder von grellem Licht bzw. -
Seite 13: Verbindung Mit Einem Diseqc 1.0 Oder 1.1 Schalter
3.3 verbindung mit einem DiSEqc 1.0 oder 1.1 Schalter Fig. 8 Falls Sie Kanäle von mehreren Satelliten (z.B. von ASTRA und HOT BIRD) empfangen möchten, verbinden Sie die LNBs mittels Koaxialkabel mit den IN Anschlüssen eines DiSEqC1.0 Schalters. Verbinden Sie den OUT Anschluss des DiSEqC 1.0 Schalters mit dem SAT IN Anschluss des Receivers. -
Seite 14: Installation
Suche starten Wenn eine vorinstallierte Kanalliste gewählt wurde, schaltet der Receiver zum ersten Kanal in dieser Liste, sollte keine vorinstallierte Kanalliste gewählt worden sein, fahren Sie bitte mit den Satelliten Einstellungen fort. Wenn Deutschland gewählt wurde, wird automatisch die vorinstallierte hInWEIS: Kanalliste für den Satelliten Astra19.2E geladen. -
Seite 15: Kurzanleitung
Einstellungen. 5.0 KURzAnLEITUnG Wir bei THOMSON verstehen, dass Sie es kaum erwarten können, Ihren neuen HD Receiver in Betrieb nehmen zu können. Trotzdem empfehlen wir Ihnen, die ganze Bedienungsanleitung zu lesen, um den vollen Umfang der Funktionen ausschöpfen zu können. Die folgende Kurzanleitung erklärt die Basisfunktionen:... -
Seite 16: Info Banner
Die Kanalliste verfügt über eine Such- Funktion, die es Ihnen ermöglicht, schnell einen Kanal mittels des Anfangsbuchstabens zu finden. Mit der GRünEn Taste wird das Alphabet angezeigt, worin Sie mit pq und oK einen oder mehrere Buchstaben wählen können. Alle Kanäle, die mit diesem(n) Buchstaben beginnen, werden in der Kanalliste angezeigt. -
Seite 17: Auswahl Der Audio Sprache
6.3 Auswahl der Audio Sprache Verschiedene Kanäle bieten eine Auswahl für die Einstellungen der Audio Sprache/Formats an. Um diese Einstellungen zu ändern bzw. anzusehen, drücken Sie AUDIo im TV Modus. Eine Liste der verfügbaren Audio Sprachen wird angezeigt, verwenden Sie pq zur Auswahl der Gewünschten und bestätigen Sie mit oK. -
Seite 18: Favoriten
Um im EPG die Liste der Timer anzuzeigen verwenden Sie die BLAUE Taste. In diesem Menü verwenden Sie RoT oder GRün bzw. P+/P- zum seitenweisen Blättern, insgesamt können bis zu 32 Timer konfiguriert werden. Die Verfügbarkeit des EPGs ist vom Programmanbieter abhängig und hInWEIS: kann Programminformationen bis zu 7 Tagen enthalten. -
Seite 19: Hauptmenü
7.0 hAUPTMEnü Alle wichtigen Einstellungen und Funktionen finden Sie im Hauptmenü. Das Hauptmenü untergliedert sich in folgende Untermenüs: Installation, Kanal, Multimedia, System, Optionen und Netzwerk. Drücken Sie MEnU im TV Modus, um das Hauptmenü anzuzeigen. Verwenden Sie tu, um den gewünschten Menüpunkt zu wählen und pq zur Auswahl des Untermenüs. Mit oK können Sie das gewählte Menu/Untermenü... -
Seite 20: Satelliten Und Transponder Bearbeiten
Bewege zur Nullposition: Hiermit bewegen Sie Ihre Antenne zur 0° Position (Referenzposition). Wählen Sie GOTO X mit tu. Drücken Sie dann die GRünE Taste, um die GoTo X: Koordinaten für Ihren Ort einzugeben. Sie können dann im angezeigten Menü folgende Parameter eingeben: Ort: Mit den tu Tasten können Sie nun einen der vorgegebenen Orte auswählen. - Seite 21 hinzuzufügen. Verwenden Sie die pq tu und die 0~9 Tasten, um die Werte für die Frequenz, Symbolrate und die Polarität einzugeben. Satellit/TP löschen: Drücken Sie die BLAUE Taste, um die Löschfunktion zu aktivieren. Mit der GRünEn Taste entfernen Sie den gewählten Satelliten und mit der GELBEn Taste löschen Sie alle Satelliten.
-
Seite 22: Manuelle Suche
Suchmethode). Mit EXIT oder MEnU unterbrechen Sie den Suchlauf und der Receiver wechselt in den TV Modus. Nachdem der Suchlauf beendet ist, schaltet der Receiver zum ersten Kanal in der Liste. Alle neu gefundenen Kanäle werden am Ende der Kanalliste gespeichert. *Am besten wählen Sie dafür einen Transponder der bekannte deutsche bzw. -
Seite 23: Kanal
7.1.6 Informationen In diesem Menü finden Sie Informationen über die Hardware- und Software Version. Sollten Sie unseren Service kontaktieren halten Sie diese Informationen bitte bereit, da diese zur schnelleren Abwicklung Ihrer Anfrage beitragen können. 7.2 Kanal Dieses Menü ermöglicht Ihnen, Kanäle zu bearbeiten oder Favoritenlisten zu erstellen. Das Menü besteht aus folgenden Untermenüs: TV Kanäle bearbeiten und Radio Kanäle bearbeiten. - Seite 24 Kanäle löschen 1. Markieren Sie den Kanal den Sie löschen möchten und drücken Sie die GELBE Taste. Wählen Sie in der angezeigten Meldung mit tu ob Sie nur einen Kanal oder Alle löschen wollen bestätigen Sie Ihre Auswahl dann mit oK. Bitte beachten Sie dass „Alle löschen“...
-
Seite 25: Kanäle Sortieren
Sperren deaktivieren Um das Sperren eines Kanals zu deaktivieren, markieren Sie den Kanal der mit dem Sperrsymbol gekennzeichnet ist und drücken Sie die GRünE Taste. Kanäle umbenennen 1. Markieren Sie den Kanal den Sie umbenennen möchten und drücken Sie die BEARB Taste und danach die GRünE Taste. -
Seite 26: Zeiteinstellungen
Audiosprache Wählen Sie eine Sprache für die bevorzugte Tonspur Ihrer Fernsehkanäle. Falls Ihre Sprache nicht vorhanden ist wird die Standardsprache benutzt. Untertitelsprache Wählen Sie die bevorzugte Untertitelsprache. Falls DVB Untertitel in dieser Sprache ausgestrahlt werden, werden diese automatisch eingeblendet. Wählen Sie Aus wenn die Einblendung von Untertiteln nicht erwünscht ist. DVB Untertitel auf Astra 19.2 sind auf folgenden Kanälen verfügbar: Das Erste hInWEIS: HD, ZDF HD, 3sat HD, arteHD und weiteren bekannten deutschsprachigen... - Seite 27 Zur Anwendung auf 4:3 TV Geräten: TV Format Hier sind folgende Einstellungen verfügbar: 4:3 LB: Das 16:9 Bild wird auf einem 4:3 Fernseher mit schwarzen Balken oben und unten angezeigt (Letter Box). 4:3 PS: Die Mitte des 16:9 Bildes wird voll auf einem 4:3 Fernseher angezeigt (Pan&Scan).
-
Seite 28: Kindersicherung
7.2.5.5 Timer Der Timer ermöglicht Ihnen zu einer bestimmten Zeit zu einem Kanal zu schalten. Das Timer Menu kann direkt im TV Modus durch Drücken der BLAUEn Taste geöffnet werden. Hinzu: Drücken Sie oK, um einen neuen Timer hinzuzufügen. Im angezeigten Menu wählen Sie die gewünschten Parameter, wie Kanal und Sendernummer, das Datum und die Start/End Zeiten sowie die Wiederholung des Timers (Einmal, Täglich,Wochentags, Wochenends oder... -
Seite 29: Werkseinstellungen
Wir empfehlen Ihnen den eingestellten PIN-Code zu notieren und sicher zu hInWEIS: verwahren. Sollte dieser dennoch verloren gehen, kontaktieren Sie bitte den Service. 7.2.5.7 Update&Backup In diesem Menü können Sie ein Update ihrer Software durchführen oder ein Backup erstellen und die Werkseinstellungen wiederherstellen. Für Update und Backup Funktionen eignet sich der vordere USB Anschluss Ihres Receivers am besten. -
Seite 30: Multimedia
Weiteres In diesem Menü können Sie ein paar nützliche Zusatzfunktionen wie Kalender, Rechner und Spiele finden. Verwenden Sie die Tasten so wie darin beschrieben und für Eingaben verwenden Sie die 0-9 Tasten. netzwerk Drücken Sie MEnU und wählen Sie mit den tu Tasten Netzwerk. Drücken Sie pq, um eine Funktion zu wählen und tu oder oK, um Einstellungen zu ändern bzw. -
Seite 31: Wiedergabe Von Filmen
(erhältlich in unserem Webshop auf www.thomsonstb.net). ** THOMSON kann keine Garantie für die Wiedergabe von Dateien übernehmen, selbst wenn das Format mit dem hier aufgeführten übereinstimmt, da die Wiedergabe von den verwendeten Codecs, Bitraten und Auflösungen abhängt (alle MPEG-Formate werden unterstützt). Bitte kontaktieren Sie die THOMSON Hotline in Ihrem Land, um mehr Details zu erhalten. - Seite 32 Während der Wiedergabe drücken Sie SUBTITLE, um den gewünschten Untertitel zu wählen und bestätigen Sie mit oK. Während der Wiedergabe von Filme Dateien können Sie die SUBTITLE Taste zweimal drücken, um die unten beschriebenen Einstellungen zu ändern. Größe Wählen Sie die Untertitel Größe zwischen Klein, Mittel oder Groß. hintergrund Wählen Sie den Untertitel Hintergrundfarbe zwischen Weiß, Transparent, Grau oder Gelb/Grün.
-
Seite 33: Meine Aufnahmen
7.3.1.4 Meine Aufnahmen* Im Menüpunkt Meine Aufnahmen können Sie auf Ihre bereits aufgenommenen Programme zugreifen und verwalten. Mit pq können Sie die Aufnahmen auf der linken Seite Ihres Bildschirmes markieren. Mit tu können Sie in die Seiten umblättern, das ist jedoch abhängig von den verfügbaren Aufnahmen. -
Seite 34: Rekorder Einstellungen
Mit 5 6 vorwärts und rückwärts spulen in x2, x4, x8, x16 und x32 5, 6: Geschwindigkeit. Springt zur vorherigen/nächsten Datei 7, 8: Zeigt das Auswahlmenü für Untertitel an. Beinhaltet die Aufnahme Untertitel SUBTITLE: kann hier eine der angezeigten Sprachen ausgewählt werden. Wenn die Aufnahme TELETEXT beinhalten, wird der aufgenommene TEXT: Teletextinhalte angezeigt. -
Seite 35: Fehlerbehebung
ON: Ist die 4 Taste im Sofortaufnahme Modus gedrückt, wird die Aufnahme gestartet. OFF: Nach dem Drücken von 4 erscheint die Aufnahmedauer in einem separaten Fenster am Bildschirm. Mit tu (15 Min. Schritte) und pq (1 Std. Schritte), können Sie die Aufnahmedauer einstellen und danach erneut 4 drücken. -
Seite 36: Fernbedienung Funktioniert Nicht
Symptom Ursache Behebung Falsche Verbindung der Verbinden Sie die Audio/ Video Anschlüsse des Audio/Video-Anschlüsse Receivers korrekt mit dem TV. des Receivers mit TV. Ton stumm. Mute Taste drücken. Receiver mit DVD/VCR Drücken Sie die DTV/VCR Taste Eingang verbunden TV ausgeschaltet. TV Gerät einschalten. - Seite 37 Fotos: unterstützt JPG und BMP Formate* *THOMSON kann keine Garantie für die Wiedergabe von Dateien übernehmen, selbst wenn das Format mit dem hier aufgeführten übereinstimmt, da die Wiedergabe von den verwendeten Codecs, Bitraten und Auflösungen abhängt (alle MPEG-Formate werden unterstützt).
-
Seite 38: Österreich
GERÄT GUT VERPACKT – AM BESTEN IM ORIGINALKARTON – EINZUSENDEN! *Adressänderung vorbehalten. Die aktuelle Adresse fi nden Sie auf unserer Website: www.thomsonstb.net THOMSON ist eine Marke von Technicolor (S.A.) oder seinen Vertretern lizenziert zur Nutzung an die STRONG Gruppe. www.thomsonstb.net... - Seite 40 A.2 TEchnISchE SPEzIFIKATIonEn...
