Nach Abnehme der Frontblenden kann auf den Elektroschaltkasten
zugegriffen werden. Siehe
Elektroschaltkasten der Außeneinheit" auf Seite 11.
Für Wartungszwecke muss auf die Drucktasten auf der Hauptplatine
zugegriffen werden können. Für den Zugriff auf diese Drucktasten ist
es nicht erforderlich, die Abdeckung des Elektroschaltkastens zu
öffnen. Siehe "6.1.3 Auf die Elemente der bauseitigen Einstellungen
zugreifen" auf Seite 26.

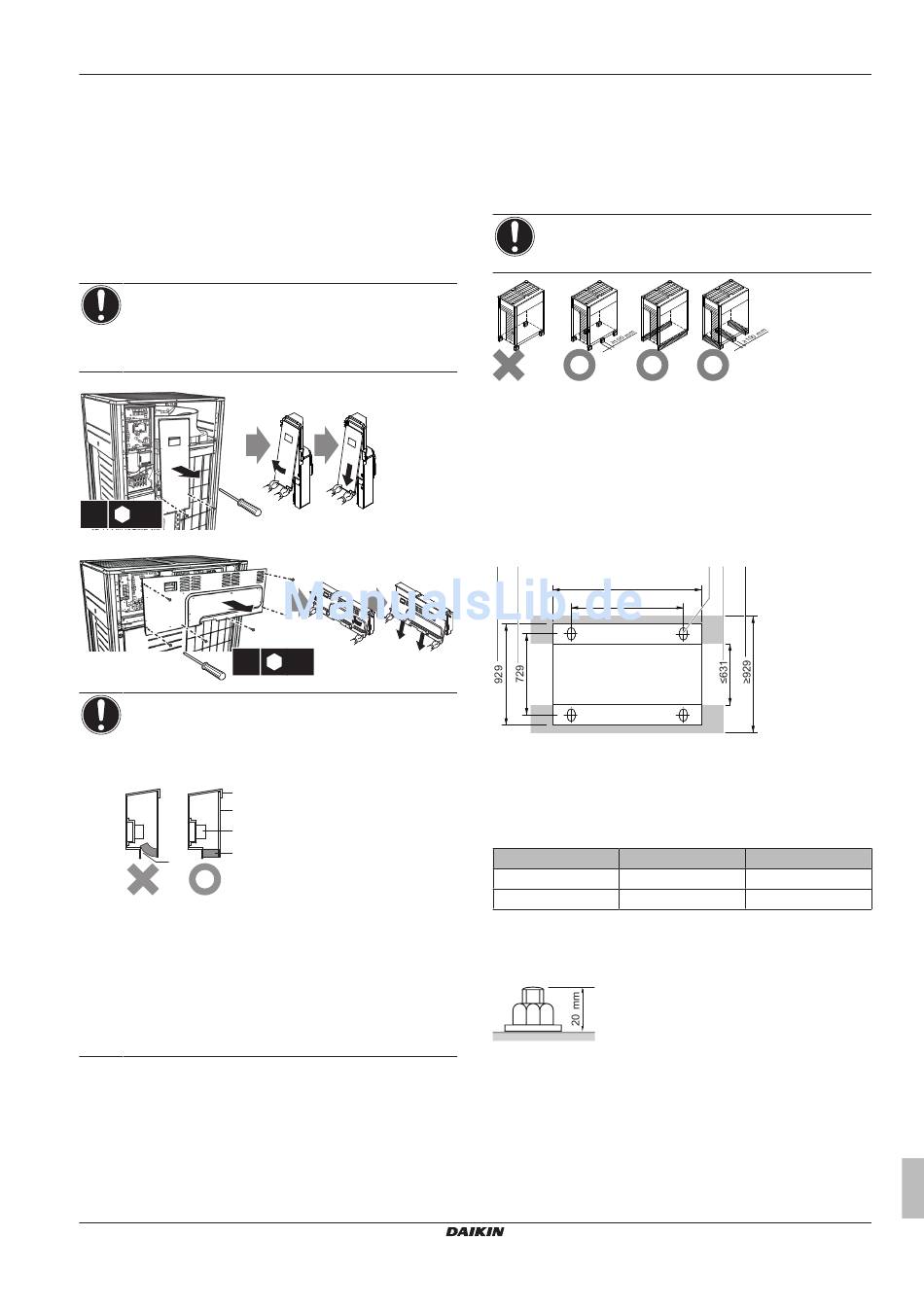

5.1.2 So öffnen Sie den Elektroschaltkasten der
Außeneinheit
HINWEIS
Beim Öffnen des Elektroschaltkastens nicht Gewalt
anwenden. Durch übermäßige Anwendung von Kraft kann
die Abdeckung deformiert werden, so dass Wasser
eindringen und zu Fehlfunktionen führen könnte.
8~12 HP
2x
SW8
14~20 HP
6x
HINWEIS
Beim Schließen des Elektroschaltkastens darauf achten,
dass das Dichtungsmaterial unten auf der Rückseite der
Abdeckung nicht gegen die Innenseite gequetscht oder
gekrümmt wird.
a
b
c
d
e
a Abdeckung Elektroschaltkasten
b Frontseite
c Anschlussklemmleiste für Stromversorgung
d Dichtungsmaterial
e Feuchtigkeit und Schmutz könnten eindringen
X Nicht zulässig
O Zulässig
RYYQ+RYMQ+RXYQ8~20T7Y1B
VRV IV System Klimagerät
4P370473­1 – 2014.02
"5.1.2 So öffnen Sie den
SW8
5.2 Montieren des Außengeräts
5.2.1 Erforderliche Anschlüsse herstellen
Überzeugen Sie sich davon, dass die Einheit waagerecht auf einem
ausreichend starken Untergrund installiert wird, um Erschütterungen
und Lärm zu verhindern.
HINWEIS
Falls die Einheit höher installiert werden muss, verwenden
Sie keine Füße, auf denen nur die Ecken aufliegen.
X Nicht zulässig
O Zulässig
▪ Die Höhe des Fundaments muss mindestens 150 mm ab Boden
sein. In Gebieten mit starkem Schneefall sollte eine größere Höhe
gewählt werden, je nach Installationsort und den dort
herrschenden Bedingungen.
▪ Das Gerät muss auf einem festen, länglichen Sockel
(Stahlrahmen oder Beton) installiert werden. Achten Sie darauf,
dass der Sockel unter der Einheit größer ist als der grau markierte
Bereich.
d c
AB
AA
(mm)
a Loch für Fundamentschraube
b Innere Abmessungen des Sockels
c Abstand zwischen den Löchern für Fundamentschrauben
d Tiefe des Gerätes
e Sockel, Abmessungen außen
AA Abstand zwischen den Löchern für Fundamentschrauben
AB Abmessungen des Sockels längsseits
HP
8~12
14~20
▪ Befestigen Sie die Einheit mit vier Fundamentschrauben vom Typ
M12 am zugeordneten Platz. Es empfiehlt sich, die
Fundamentschrauben nur so weit einzuschrauben, dass sie noch
20 mm über die Fundamentoberfläche herausstehen.
5 Installation
a b e
AA AB
766 992
1076 1302
