7 Erstmalige Inbetriebnahme
[2­83]
Zuordnung der Master­Benutzerschnittstelle für den Fall, dass
VRV DX Inneneinheiten und RA DX Inneneinheiten gleichzeitig
benutzt werden.
[2­83]
0 VRV Die DX Inneneinheit hat das Recht, den
Betriebsmodus zu wählen.
1 (Standard) RA Die DX Inneneinheit hat das Recht
festzulegen, wie der Betriebsmodus
ausgewählt werden kann.

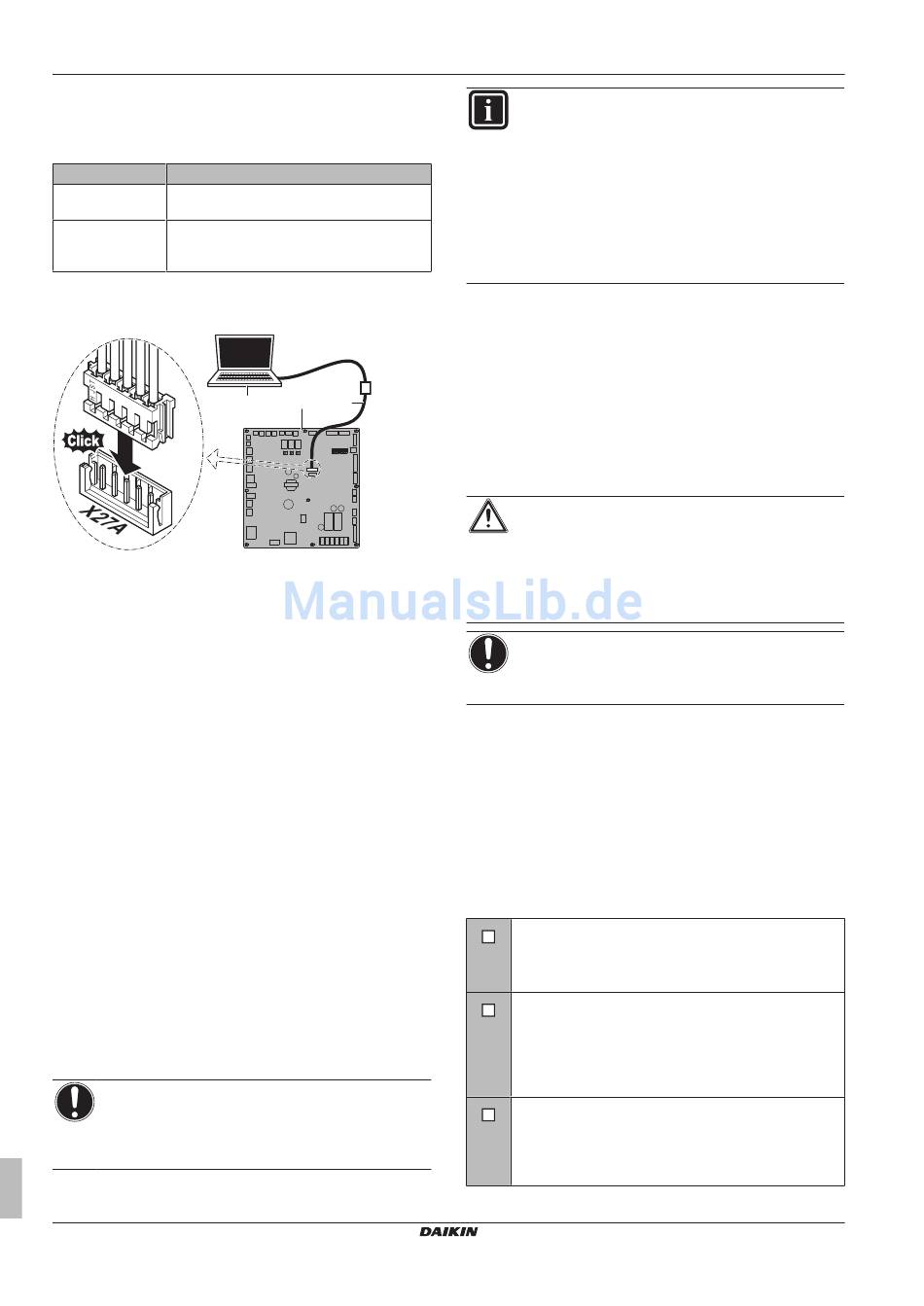

6.1.9 PC­Konfigurator an die Außeneinheit
anschließen
2
3
4
5
a PC
b (EKPCCAB)­Kabel
c Hauptplatine der Außeneinheit
6.2 Funktion zur Erkennung von
Leckagen benutzen
6.2.1 Über automatische Leckagen­Erkennung
Die Funktion zur (automatischen) Erkennung von Leckagen ist
standardmäßig nicht aktiviert. Die Funktion zur (automatischen)
Erkennung von Leckagen kann nur dann ihren Betrieb aufnehmen,
wenn beide nachfolgend angegebenen Bedingungen erfüllt werden:
▪ Die zusätzlich eingefüllte Menge an Kältemittel ist in die
Systemlogik eingegeben worden (siehe [2­14]).
▪ Der Probelauf des Systems ist ausgeführt worden (siehe
"7 Erstmalige Inbetriebnahme" auf Seite
Überprüfung der Kältemittelsituation.
Die Funktion zur Erkennung von Leckagen kann automatisiert
ausgeführt werden. Sie können die Länge des Intervalls zwischen
den Ausführungen der Funktion oder den Zeitraum bis zur nächsten
Ausführung der Funktion zur automatischen Erkennung von
Leckagen festlegen, indem Sie den Parameter [2­85] auf den
entsprechenden Wert setzen. Der Parameter [2­86] bestimmt, ob die
Funktion zur automatischen Erkennung von Leckagen 1­mal (in
[2­85] Tagen) oder intermittierend mit einem Intervall von [2­85]
Tagen ausgeführt werden soll.
Damit die Leckagen­Erkennungsfunktion zur Verfügung steht, muss
sofort nach Abschluss des Befüllvorgangs die Menge des zusätzlich
eingefüllten Kältemittels eingegeben werden. Das muss vor
Durchführung des Probelaufs erfolgen.
HINWEIS
Die Genauigkeit, mit der die Leckagen­Erkennungsfunktion
arbeitet, hängt davon ab, wie genau das Gewicht der
zusätzlich eingefüllten
worden ist.
Installations­ und Betriebsanleitung
30
Beschreibung
a c
b
X27A
A1P
30), mit detaillierter
Kältemittelmenge angegeben
INFORMATION
▪ Es muss die abgewogene und bereits verzeichnete
Menge der zusätzlichen Befüllung mit Kältemittel (nicht
die Gesamtmenge des Kältemittels, die sich im System
befindet) eingegeben werden.
▪ Sind Hydrobox­Einheiten oder RA DX Inneneinheiten
am System angeschlossen, kann die Funktion zur
Erkennung von Leckagen nicht verwendet werden.
▪ Wenn der Höhenunterschied zwischen Inneneinheiten
≥50/40 m ist, kann die Funktion zur Erkennung von
Leckagen nicht verwendet werden.
7 Erstmalige Inbetriebnahme
Nach Durchführung der Installation und Festlegung der bauseitigen
Einstellungen muss der Installateur überprüfen, dass das System
ordnungsgemäß arbeitet. Dazu ist ein Probelauf durchzuführen, bei
dem die nachfolgenden Instruktionen zu beachten sind.
7.1 Sicherheitsvorkehrungen bei
Inbetriebnahme
ACHTUNG
Auf keinen Fall den Probelauf durchführen, während
Sie an den Inneneinheiten gearbeitet wird.
Wenn Sie den Probelauf durchführen, arbeiten sowohl die
Außeneinheit als
Inneneinheiten. Das Arbeiten an einer Inneneinheit
während der Durchführung eines Probelaufs ist gefährlich.
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den
Strom einschalten, damit die Getriebegehäuseheizung
aktiv wird und den Verdichter schützt.
Während des Probebetriebs werden die Außeneinheit und die
Inneneinheiten gestartet. Vergewissern Sie sich, dass alle Arbeiten
an den Inneneinheiten abgeschlossen sind (bauseitiger Anschluss
von Rohren, elektrische Verkabelung, Entlüftung, ...). Einzelheiten
dazu siehe Installationsanleitung der Inneneinheiten.
7.2 Checkliste vor Probelauf
Überprüfen Sie erst die folgenden Punkte, nachdem die Einheit
installiert worden ist. Nachdem alle nachfolgend beschriebenen
Überprüfungen durchgeführt worden sind, muss die Einheit
geschlossen werden. Nur dann kann sie in Betrieb genommen
werden.
Installation
Überprüfen Sie, dass das Gerät gut verankert steht, damit
nach dem Einschalten
Betriebsgeräusche oder Vibrationen auftreten.
Verkabelung vor Ort
Die gesamte bauseitige Verkabelung muss gemäß den
Instruktionen durchgeführt
"5.7 Anschließen der Kabel" auf Seite
und gemäß den Elektroschaltplänen und gemäß den
gesetzlichen Vorschriften und Standards.
Versorgungsspannung
Überprüfen Sie die vorliegende Netzspannung anhand
des entsprechenden Schildes im Zählerkasten. Die
Spannung muss mit der auf dem Typenschild der Einheit
angegebenen Spannung übereinstimmen.
auch die angeschlossenen
keine ungewöhnlichen
sein, die in Kapitel
23 dargelegt sind,
RYYQ+RYMQ+RXYQ8~20T7Y1B
VRV IV System Klimagerät
4P370473­1 – 2014.02
