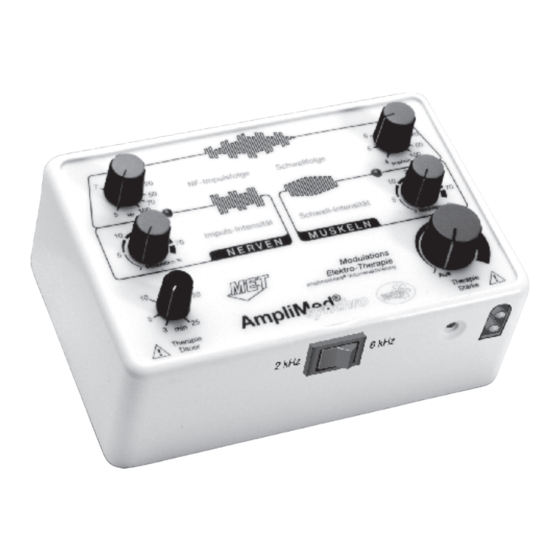

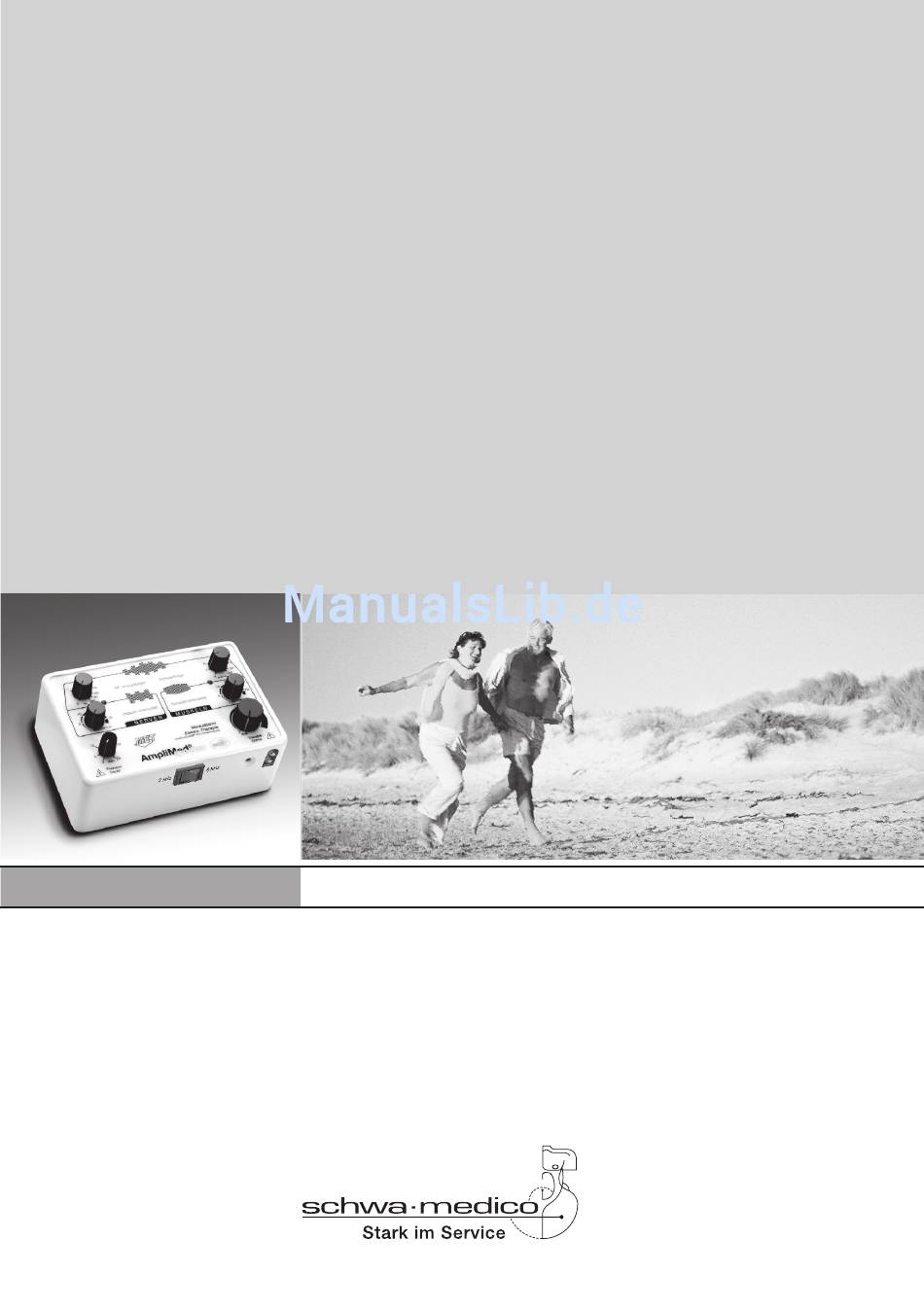

- Seite 1 Amplimed synchro ® Modulations-Elektro-Therapie Art.-Nr. 200506 Art.-Nr. 010301 Gebrauchsanweisung Art.-Nr. 100822...
-
Seite 2: Inhaltsverzeichnis
schwa-medico Gebrauchsanweisung - Amplimed synchro ® Inhaltsverzeichnis Inhaltsverzeichnis ....................2 Zweckbestimmung ....................3 Wichtige Sicherheitshinweise ................3 Vorsichtsmaßnahmen .....................3 Beschreibung des Gerätes ..................4 Beschreibung der Bildzeichen ................4 Technische Daten ....................5 Bedienung des AmpliMed ..................7 Ein/Aus-Schalter und Therapiestärkeregler ..........7 Schwell-Intensitätsregler ................7 Schwellfolgeregler ..................7 NF-Impulsfolgeregler ..................8 Impuls-Intensitätsregler ................8 Therapiedauerregler ...................8 Gelbe Kontrollanzeige ................8... -
Seite 3: Zweckbestimmung
schwa-medico Gebrauchsanweisung - Amplimed synchro ® Zweckbestimmung Das AmpliMed Gerät wurde für die Mittelfrequenz-Elektrotherapie konzipiert. ® Verwenden Sie dieses Gerät für keine anderen Zwecke. Wichtige Sicherheitshinweise Bitte lesen Sie vor dem Gebrauch des Gerätes die Gebrauchsanwei- sung sorgfältig durch! Das AmpliMed ®... -
Seite 4: Beschreibung Des Gerätes
schwa-medico Gebrauchsanweisung - Amplimed synchro ® kann Verbrennungen unter den Reizstromelektroden zur Folge haben. Der Betrieb nahe (z.B. 1 m) einem Kurzwellen-, Mikrowellen-Gerät oder Handy kann Schwankungen der Ausgangswerte des Gerätes bewirken. Um Verbrennungen der Haut zu vermeiden, darf die Mindestfläche der Elektro- den von 2 cm nicht unterschritten werden. -
Seite 5: Technische Daten
schwa-medico Gebrauchsanweisung - Amplimed synchro ® Symbol für das Baujahr. Diesem Symbol folgt das Baujahr des Gerätes. Das Gerät enthält einen Pb-Akku. Dieser Akku ist wiederverwertbar. Bitte beach- ten Sie die geltenden Wiederverwertungsbestimmungen. Der Hersteller verpflich- tet sich, Altgeräte zurückzunehmen und die Akkus ordnungsgemäß zu entsorgen. Der Akku darf nicht in den Hausmüll gelangen. - Seite 6 schwa-medico Gebrauchsanweisung - Amplimed synchro ® Niederfrequenz-Modulation Modulationart: Amplitudenmodulation mit “Impuls-Hüllkurve” Stromart: Niederfrequenzstrom, TENS-ähnlich Frequenz: NF-Frequenz stufenlos von 5-100 Hz (+/- 15%) einstellbar Periodendauer: 10 bis 200 ms Impulsform: biphasisch-symmetrisches Rechteck, gleichstromneutral Modulationstiefe: stufenlos von 0-75% (+/- 10%) einstellbar Schwellstrom-Modulation U = 60 Vss Modulationsart: Amplitudenmoduliert mit “Schwellstrom-Hüllkurve”...
-
Seite 7: Bedienung Des Amplimed
schwa-medico Gebrauchsanweisung - Amplimed synchro ® Bedienung des AmpliMed ® Die einzelnen Drehregler bzw. -schalter, Kontrollanzeigen und Buchsen haben folgende Funktionen: Ein/Aus-Schalter und Therapiestärkeregler (rote Kappe, 8) Dieser Drehknopf hat zwei Funktionen. Er dient zum Ein- und Ausschalten des AmpliMed und bei Drehen im Uhrzeigersinn zum Einstellen der Therapiestärke ®... -
Seite 8: Nf-Impulsfolgeregler
schwa-medico Gebrauchsanweisung - Amplimed synchro ® wenn eine Schwellstrommodulation von 0% eingestellt ist, blinkt die LED zwar im Rhythmus der eingestellten Schwell-Stimulations-Frequenz, aber es ist kein Schwell-Stimulationseffekt wirksam). NF-Impulsfolgeregler (graue Kappe, 3) Dieser Drehknopf dient zur Einstellung der NF-Modulationsfrequenz (Anzahl der Rechteckhüllkurven pro Sekunde, TENS ähnlich). -
Seite 9: Trägerfrequenzumschalter
schwa-medico Gebrauchsanweisung - Amplimed synchro ® Frequenz; ihre pulsierende Leuchtstärke ist abhängig von den eingestellten Modulationswerten und zeigt optisch an, welche Mischmodulation im Aus- gangssignal vorliegt. Die Helligkeit der LED ist dosisunabhängig und bezieht sich nicht auf die Ausgangsintensität, sondern nur und ausschließlich auf das Modulationsmuster. -
Seite 10: Elektrodenkabel
schwa-medico Gebrauchsanweisung - Amplimed synchro ® ACHTUNG: Während des Aufladens kann das AmpliMed nicht in Be- ® trieb genommen werden, da die Geräteelektronik während dieser Zeit von der Spannungsversorgung (Akku) getrennt ist. Bei den im AmpliMed verwendeten Akkus gibt es keinen Memory- ®... -
Seite 11: Therapiekarten
schwa-medico Gebrauchsanweisung - Amplimed synchro ® Therapiekarten Die Therapiekarten zeigen die Elektrodenplatzierung und die Einstellung der einzelnen Modulationsregler graphisch an. Die Behandlungskarten sind so gestaltet, daß sie direkt auf das Gehäu- seoberteil (Reglerfeld) aufgelegt werden können. Hierzu sind die Karten gestanzt, damit die Reglerknöpfe noch bedienbar sind. -
Seite 12: Elektrodenplazierung
schwa-medico Gebrauchsanweisung - Amplimed synchro ® Elektrodenplazierung Die Elektroden müssen mind. 2 cm Abstand zueinander haben. Es sollen mög- lichst große Elektroden verwendet werden, da es sich um Volumendurchströ- mung handelt. Falls keine anderen Angaben bestehen, halten Sie sich an die Anweisungen auf den Therakarts ®... -
Seite 13: Kombination
schwa-medico Gebrauchsanweisung - Amplimed synchro ® Sichtprüfung – auf mechanische Beschädigung am Gerät und Zubehör – auf Vollständigkeit der Geräteaufkleber – ob die Anschläge der Knöpfe stimmen Funktionelle Sicherheit – Prüfung ob sich die Drehknöpfe nicht überdrehen lassen – Prüfung der Ausgangssignale an einem Lastwiderstand von 500 Ω... -
Seite 14: Zubehör
100 Anwendungen Farbe: Schwarz Hersteller: Pierenkemper GmbH, 35578 Wetzlar Anwendung: Bestreichen Sie die Elektroden auf der flachen Seite immer mit ausreichend Elektroden-Kontaktgel. Legen Sie nun die bestrichene Elektrodenseite auf die zu behandelnden Körperstellen auf und fixieren Sie sie mit einem Streifen Leu- kosilk. - Seite 15 Leitfähige und klebefähige Masse Lebensdauer: 80 -150 Anwendungen Farbe: Grau/schwarz Hersteller: Pierenkemper GmbH, 35578 Wetzlar Anwendung Die Elektroden werden direkt auf die angegebenen Hautstellen aufgeklebt. Nicht auf offene Wunden kleben! Pflege Die Elektroden sollten aus hygienischen Gründen von nur einem Patienten an- gewandt werden.
-
Seite 16: Gel Und Fixiermittel
schwa-medico Gebrauchsanweisung - Amplimed synchro ® Art.-Nr. Größe Menge 284 305 Selbstklebe Elektroden, 50 x 90 mm 2 Paare 284 308 Selbstklebe Elektroden, 50 x 130 mm 1 Paar 284 309 Selbstklebe Elektroden, 80 x 130 mm 1 Paar Gel und Fixiermittel Art.-Nr. - Seite 17 schwa-medico Gebrauchsanweisung - Amplimed synchro ® Art.-Nr. Größe Menge 447007 Ladegerät Pb300-6 für AmpliMed synchro 1 Stück ® (AmpliMed® 12 Volt) 6 - V u l a d A k k 104 718 Krokodilklemmen 1 Paar 109000 Befestigungspflaster (Typ Silk) 3 Rollen 051202 Elektrodenkabel Typ AmpliMed...
- Seite 18 schwa-medico Gebrauchsanweisung - Amplimed synchro ® Art.-Nr. Größe Menge 050701 PunkTrode Punkt-Elektrode 1 Stück ® 050704 RollTrode Rollelektrode 1 Stück ® 051001 FlexiTrode flexible Handelektrode 1 Stück ®...
-
Seite 19: Medizinproduktebuch
Geräteart Modulations-Elektro-Therapie (MET) Gerätebezeichnung AmpliMed synchro Klassifizierung/Gerätetyp II a /BF CE Kennzeichnung | 0197 Seriennummer Hersteller Pierenkemper GmbH, Hörnsheimer Eck 19, 35578 Wetzlar Vertrieb schwa-medico GmbH, Wetzlarer Str. 41-43, D-35630 Ehringshausen Anschaffungsjahr Standort / Betreiber Inventar-Nr. Sicherheitstechnische Kontrollfrist 12 Monate E RST WE RT E Trägerfrequenz 2 kHz (+/- 200 Hz)/6 kHz (+/- 600 Hz) -
Seite 20: Sicherheitstechnische Kontrollen
EINZELBESCHREIBUNG DER KoNTRoLLEN 1. Prüfung der Begleitpapiere auf Vorhandensein der Gebrauchsanweisung und des Medizinproduktebuches. 2. Prüfung der Ausstattung auf Vollständigkeit. 3. Sichtprüfung – auf mechanische Beschädigung am Gerät und Zubehör – auf Vollständigkeit der Geräteaufkleber – ob die Anschläge der Knöpfe stimmen 4. -
Seite 21: Anhang A, Emv-Leitlinien Und Herstellererklärung
schwa-medico Gebrauchsanweisung - Amplimed synchro ® Anhang A EMV-Leitlinien und Herstellererklärung Leitlinien und Herstellererklärung – Elektromagnetische Aussendung Das Gerät AmpliMed ® ist für den Betrieb in einer wie unten angegebenen Umgebung bestimmt. Der Kunde oder der Anwender des AmpliMed ® sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. - Seite 22 schwa-medico Gebrauchsanweisung - Amplimed synchro ® Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Das AmpliMed ® ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Anwender des AmpliMed ® sollte sicherstellen, dass es in einer solchen Umgebung benutzt wird. Störfestigkeitsprüfungen IEC 60601-Prüfpegel übereinstimmungs-...
- Seite 23 schwa-medico Gebrauchsanweisung - Amplimed synchro ® Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Das AmpliMed ® ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Anwender des AmpliMed ® sollte sicherstellen, dass es in einer solchen Umgebung benutzt wird. Störfestigkeits- IEC 60601- übereinstim-...
- Seite 24 Medizinische Apparate Vertriebsgesellschaft mbH Wetzlarer Straße 41-43 · 35630 Ehringshausen Tel. 06443 8333-110 · Fax 06443 8333-119 E-Mail info@schwa-medico.de · www.schwa-medico.de Hersteller: Pierenkemper GmbH Hörnsheimer Eck 19 · 35578 Wetzlar www.pieren-tech.de Art.-Nr. 451600-0135 Version 1...
