Respekta GSP 45 TiD MA++ Bedienungsanleitung Seite 16

11. Fixierung des Geräts
a. Befestigen Sie durch Drehen der Schrauben das Gerät an seiner
Einbauvorrichtung.

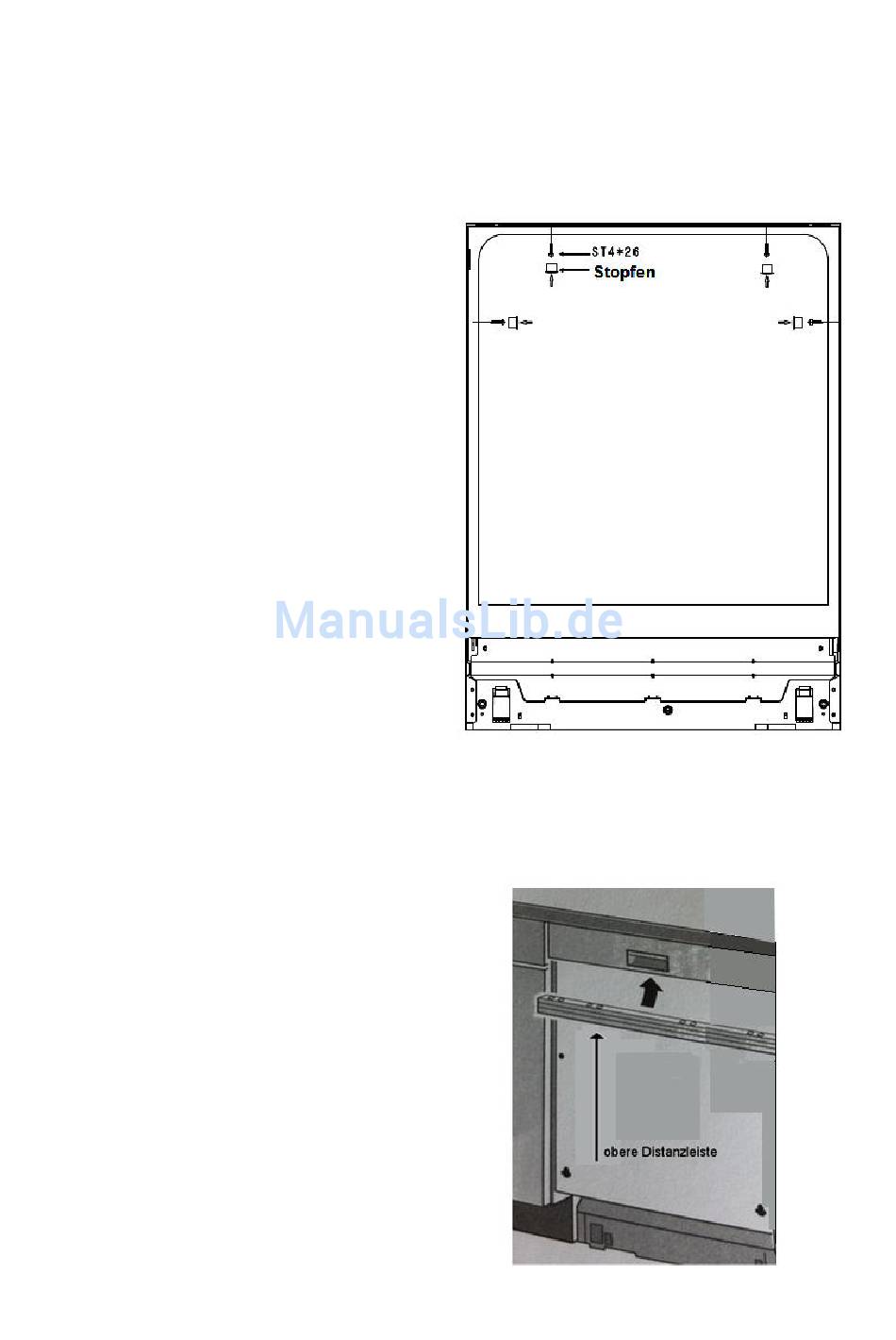

b. Stecken Sie die 4 Verschlussstopfen in die Löcher (siehe Abbildung unten).
a. Befestigen Sie durch Drehen der
Schrauben das Gerät an seiner
Einbauvorrichtung.
b. Stecken Sie die 4 Verschlussstopfen
in die Löcher (siehe Abbildung).
Benutzen Sie links und rechts als auch für die 4 oberen Löcher Holzschrauben ST
4*26 (selbstschneidende Schrauben).
12. Anbringen der oberen Distanzleiste
Die obere Distanzleiste
mehreren Lagen. Passen Sie die Höhe der
Leiste dem abzudeckenden Abstand an,
indem Sie von unten die nötige Anzahl an
Lagen vorsichtig entfernen. Verwenden Sie
hierfür die Klick-Verschlüsse rechts, links
und hinten.
besteht aus
16
