4.3.2.1 Aufbau der Leiterplatte

Das SAVE VTC 700 ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet.
Die Abbildung zeigt die Leiterplatte. Weitere Informationen entnehmen Sie bitte dem Schaltplan.
2
10

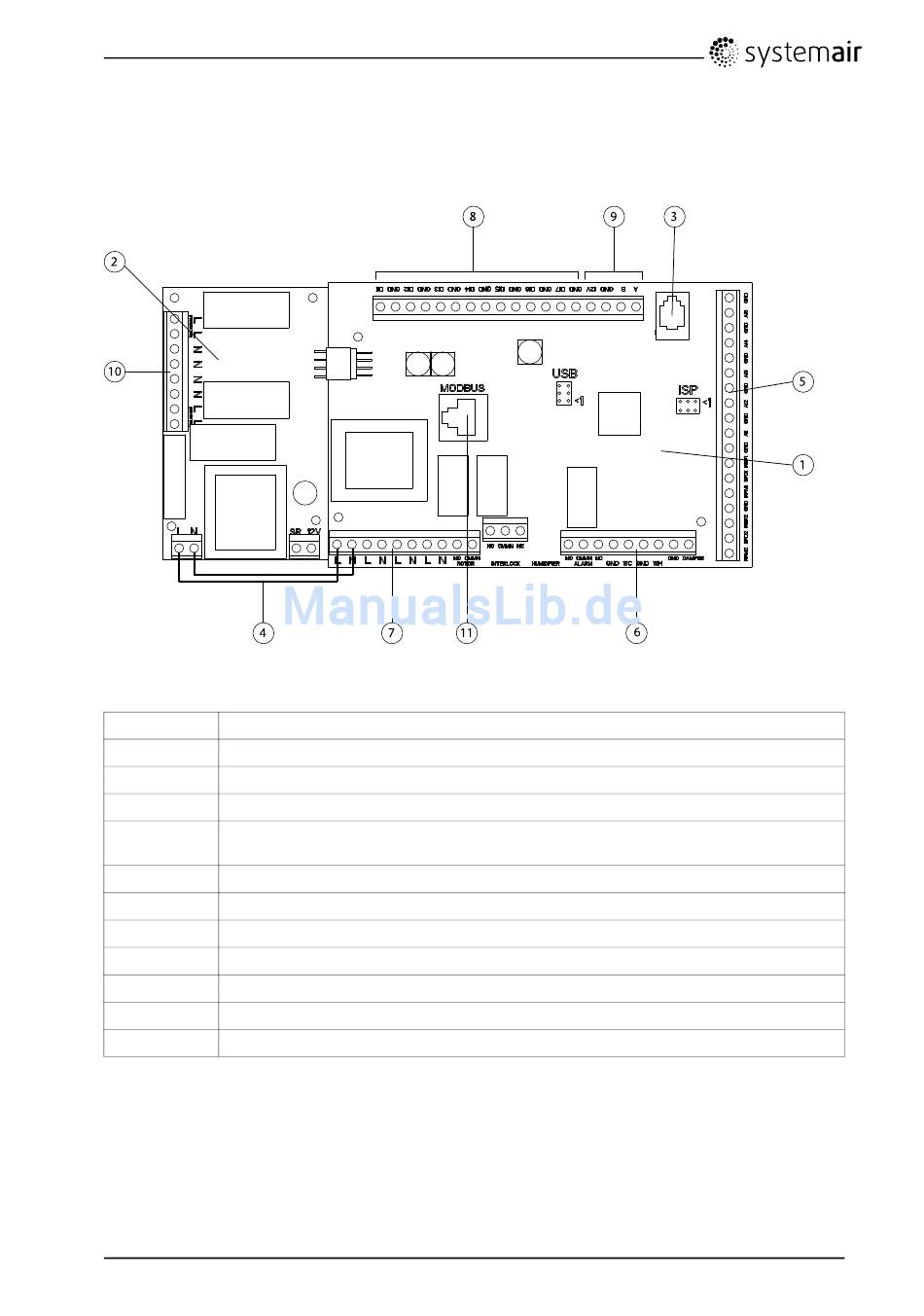

Bild 6 Leiterplatte
Position Beschreibung
1 Hauptleiterplatte
2
Leiterplatte für den Elektroerhitzer
3
Anschluss für die externe Bedieneinheit (zum Gerätegehäuse verbunden)
4 Netzstromversorgungsanschluss zwischen der Haupt-Regelungsplatine und der Platine
des Elektroerhitzers.
5 Klemmen für AI 1-5 (Temperatursensoren) und Motorsteuerung
6
Klemmen für externe Anschlüsse
7
Klemmen für Netzstromversorgungsanschlüsse
8 Klemmen für Digitaleingänge (DI 1–7)
9 Klemmen für die interne Bedieneinheit.
10 Klemmen für eine geregelte Stromversorgung an den Elektroerhitzer
11 Modbus-Verbindung. Siehe „Benutzerhandbuch Modbus" für Details.
