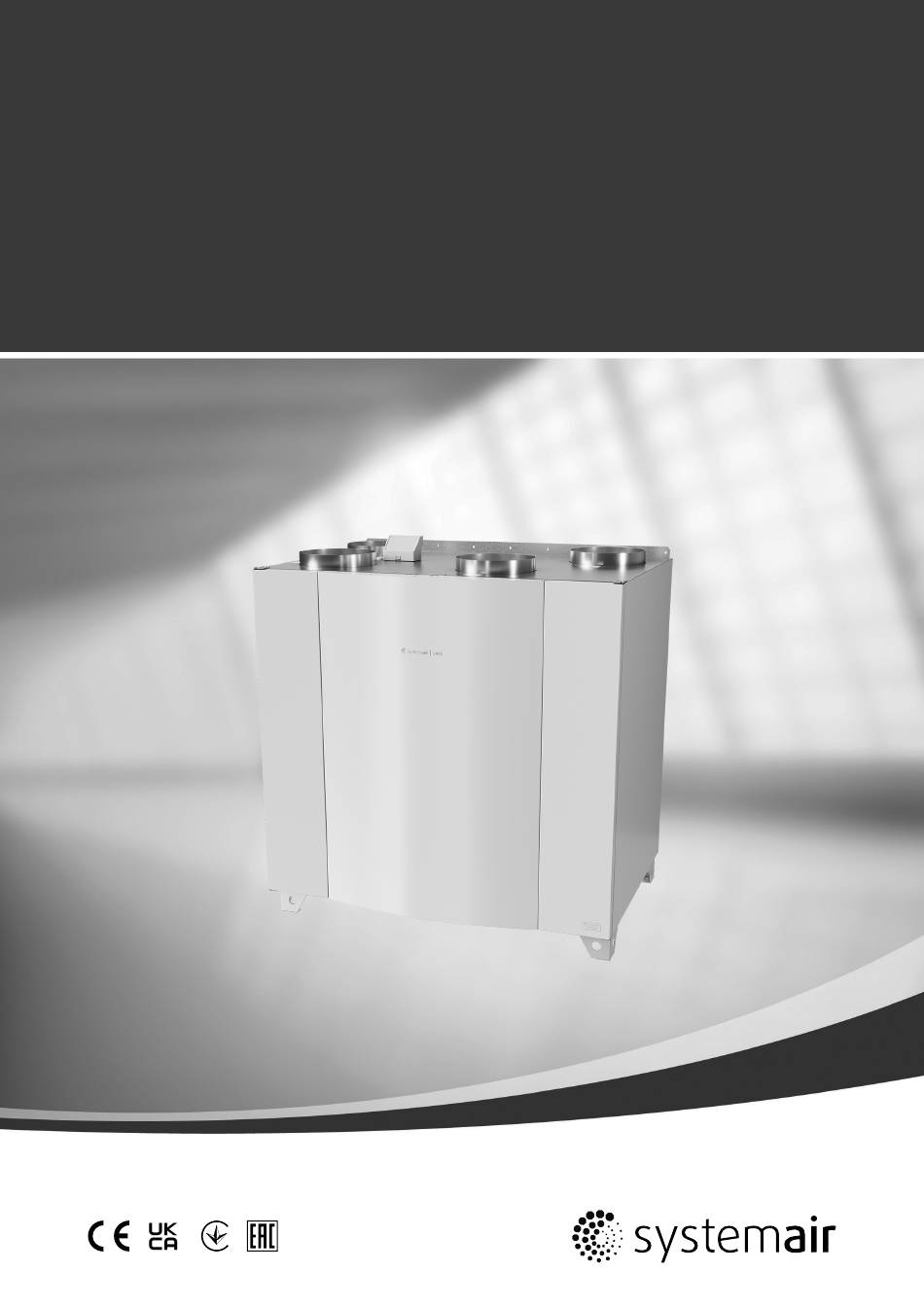

- Seite 1 SAVE VTC 700 Bedienungsanleitung Aus dem Englischen übersetztes Dokument | 2544892 · v01...
- Seite 2 © Copyright Systemair UAB Alle Rechte vorbehalten E&OE Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 2544892 | v01...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht............1 Wartung des Kanalsystems..... 13 4.6.1 Reinigen der Abluftventile und Allgemeine Beschreibung......1 Luftauslässe......13 Gewährleistung ........1 4.6.2 Überprüfen des Typenschild...........1 Außenlufteinlasses ....13 Warnhinweise ..........1 4.6.3 Überprüfung der Dachhaube Betrieb............2 (sofern vorgesehen) ....13 SAVE LIGHT Bedieneinheit ......2 4.6.4 Überprüfen und Reinigen des 3.1.1 Anzeigen........2... -
Seite 5: Übersicht
Lesen Sie die Anleitung sorgfältig und vollständig durch. Für die Beschreibung der erweiterten Einstellungen und die Installation von Zubehör siehe Service und Zubehör Installationshandbuch. Alle Dokumente finden Sie in unserem Online-Katalog unter www.systemair.com. Gewährleistung Zur Geltendmachung von Gewährleistungsansprüchen müssen die Produkte ordnungsgemäß angeschlossen, betrieben und gemäß... -
Seite 6: Betrieb
| Betrieb Warnung • Dieses Produkt darf nicht von Kindern oder Personen mit verminderten körperlichen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen genutzt werden, wenn von der für ihre Sicherheit verantwortlichen Person keine Anweisungen in Bezug auf die Nutzung gegeben wurde oder wenn der Betrieb von dieser Person nicht überwacht wird. -
Seite 7: Abbrechen Des Ruhemodus
Betrieb | Niedrig Stoßlüftung Auto - blinkt Normal Hoch (Minimum) langsam (Maximum) Der Lüfter kann Ventilatordreh- Ventilatordreh- Ventilatordreh- Stellt die Automatische in den Modus zahl – 25 % zahl – 45 % zahl – 70 % Geschwindigkeit Luftstromrege- Aus gestellt der Zu- und lung. -
Seite 8: Save Touch Bedieneinheit/ Save Connect
| Betrieb Anzeige Adresswert Die LEDs für den Aktualisierungsmodus leuchten. Alle LEDs sind leuchten. SAVE TOUCH Bedieneinheit/ SAVE CONNECT Die Einstellungen werden durch Berühren der Symbole oder Optionen vorgenommen. Der Touchscreen ist empfindlich und es ist nicht nötig, zu hart zu drücken. SAVE CONNECT -Lösung (mobile App und Internetzugangsmodul) weist eine ähnliche Menüstruktur und Funktionalität wie das SAVE TOUCH Bedienpanel auf. -
Seite 9: Übersicht Startbildschirm
Betrieb | 3.2.2 Übersicht Startbildschirm 1. Menü 2. Aktiver Betriebsmodus 3. Temperatureinstellungen 4. Luftvolumenstromeinstel- lungen 5. Alarme und Warnmeldungen 6. Statuszeile 7. Außenlufttemperatur A. Rückkehr zum Startbildschirm E. Einstellungen Filterwechsel B. Informationen zum Lüftungsgerät (nur lesbar) F. Allgemeine Systemeinstellungen C. Aktive Alarme und Alarmprotokoll G. -
Seite 10: Bildschirm Schnellinformationen
Der obere Kreis auf dem Startbildschirm zeigt einen aktuell aktiven Benutzermodus an. Tippen Sie auf das Symbol, um den Modus zu ändern. Die Dauer muss für temporäre Anwenderfunktionen eingestellt werden. SAVE VTC 700 kehrt nach Ablauf der einge- stellten Zeit in den vorherigen Arbeitsmodus zurück. -
Seite 11: Ändern Der Temperatur
Betrieb | Text Symbol Beschreibung Automatische Luftstromregelung. Der AUTO-Modus steht zur Auswahl, wenn die oder externe Bedarfssteuerung, Wochenprogramm Lüftersteuerungsfunktionen konfiguriert sind. Andernfalls ist das AUTO-Modus- Symbol im aktiven Benutzermodi-Menü nicht sichtbar. Der AUTO-Modus aktiviert Auto oder externe Bedarfssteuerung, Wochenprogramm Lüftersteuerung. Die Bedarf ist verfügbar, um als Luftströmungseinstellung im Wochenprogramm zu wählen. -
Seite 12: Ändern Des Luftstroms
| Betrieb Verwenden Sie die Pfeile nach oben und unten, um einen Wert zu erhöhen oder zu verringern. Die Standardeinstellung ist 18 °C. ECO-Modus ist eine Stromsparfunktion, die den Betrieb der Heizung teilweise einschränkt und nur aktiviert werden kann, wenn eine Heizung installiert ist. 3.2.7 Ändern des Luftstroms Tippen Sie auf das Ventilatorsymbol auf dem Startbildschirm. -
Seite 13: Luftvolumenstromeinstellungen Bearbeiten
Betrieb | Tippen Sie auf das Symbol in der unteren linken Ecke des Bildschirms, um einen neuen Zeitplan hinzuzufügen, oder drücken Sie die Bearbeiten-Taste, um den bereits hinzugefügten Zeitplan zu ändern. Berühren Sie den Schieberegler rechts, um den geplanten Zeitraum zu aktivieren. Stellen Sie die Zeit ein. -
Seite 14: Wartung Des Geräts
1. Es empfiehlt sich, dies alle 5 Jahre normalerweise von autorisierten Unternehmen, die darauf spezialisiert sind, durchführen zu lassen. • Verwenden Sie nur Originalersatzteile von Systemair! • Scannen Sie den Code auf dem Typenschild, um nach einer Ersatzteilliste zu suchen. -
Seite 15: Zurücksetzen Der Uhrzeit Für Den Filterwechsel
Wartung des Geräts | Wenn die Filter gewechselt werden müssen, wird auf der Anzeige der Bedieneinheit ein Alarm angezeigt. In diesem Fall bitte Folgendes tun: 1. Stoppen Sie das Gerät, indem Sie die Stromversorgung trennen. 2. Öffnen Sie die Vorderklappe. Siehe Kapitel 4.2. 3. -
Seite 16: Reinigen Des Wärmeübertragers
| Wartung des Geräts Reinigen des Wärmeübertragers Gefahr • Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder Elektroarbeiten durchführen! Warnung • Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Tragen Sie Schutzhandschuhe. -
Seite 17: Wartung Des Kanalsystems
Wartung des Geräts | 2 Öffnen Sie das Seitenteil indem Sie 4 Schrauben lösen. 3 Trennen Sie die Schnellkupplungen 4 Lösen Sie die Halterung, die den Ventilator hält, und ziehen Sie den Venit- lator vorsichtig heraus 5 Reinigen Sie den Ventilator mit einem Tuch oder einem weichen Pinsel. Verwenden Sie kein Wasser. -
Seite 18: Fehlersuche
| Fehlersuche Aus diesem Grund sollten die Rohrleitungen nach Bedarf gereinigt/ausgewechselt werden. Stahlkanäle lassen sich rei- nigen, indem eine in Seifenlauge getränkte Bürste durch den Kanal gezogen wird, und zwar über die Luftauslass-/Ven- tilöffnungen oder über spezielle Kontrollklappen im Kanalsystem (sofern vorgesehen). Es empfiehlt sich, dies alle 5 Jahre normalerweise von autorisierten Unternehmen, die darauf spezialisiert sind, durch- führen zu lassen. -
Seite 19: Elektrische Daten
Elektrische Daten | Geräusche/Vibrationen 1. Saubere Lüfterräder. 2. Prüfen Sie, ob die Schrauben, die die Ventilatoren halten, angezogen sind. 3. Prüfen Sie, ob die Antivibrationslisten an der Montagehalterung und an der Rückseite der Einheit angebracht sind. Elektrische Daten Tabelle 1 Energieverbrauch Modell Ventilatoren (W ges.) Heizung (W) - Seite 20 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
