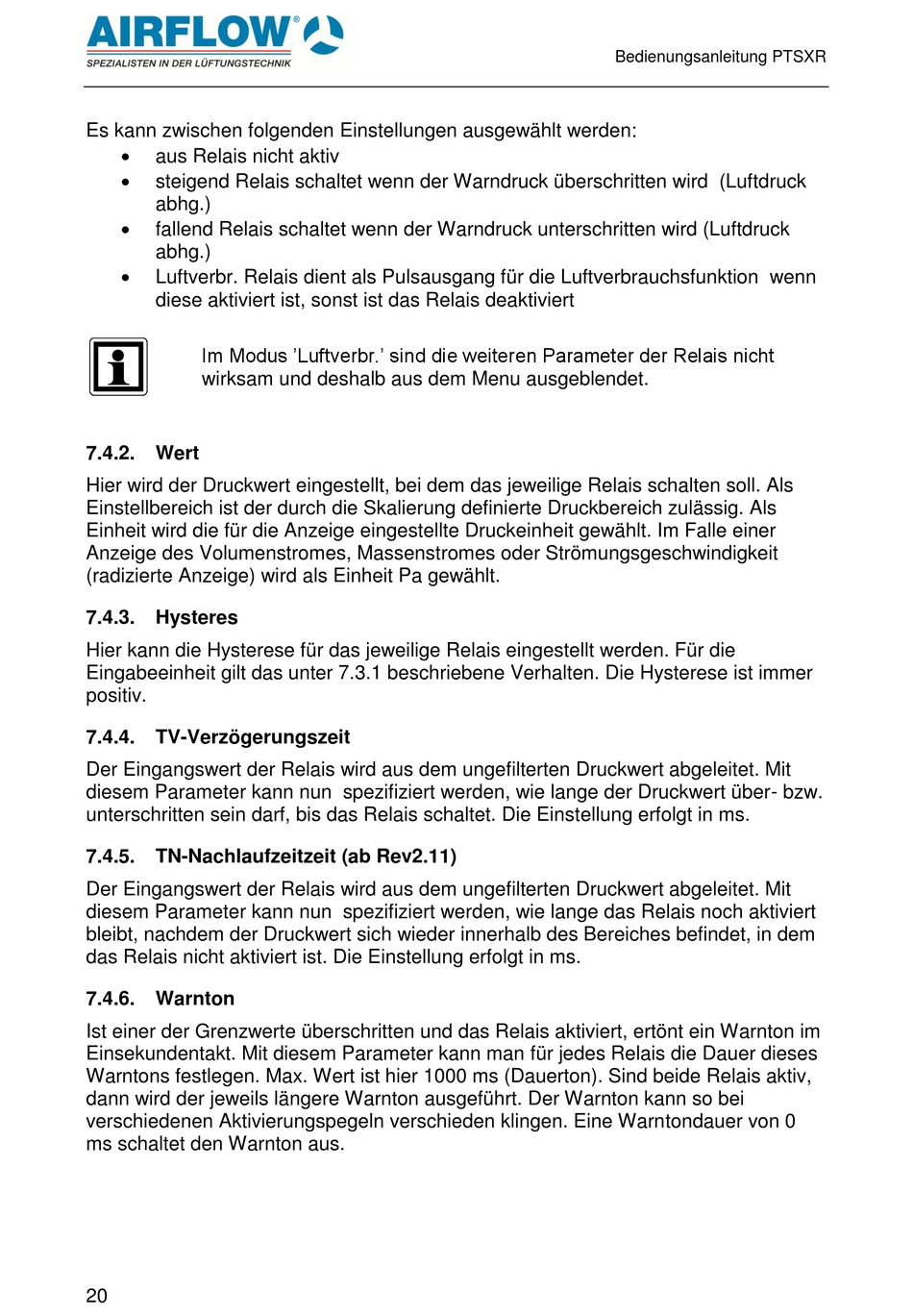

Es kann zwischen folgenden Einstellungen ausgewählt werden:

aus Relais nicht aktiv

steigend Relais schaltet wenn der Warndruck überschritten wird (Luftdruck
abhg.)

fallend Relais schaltet wenn der Warndruck unterschritten wird (Luftdruck
abhg.)

Luftverbr. Relais dient als Pulsausgang für die Luftverbrauchsfunktion wenn
diese aktiviert ist, sonst ist das Relais deaktiviert
Im Modus 'Luftverbr.' sind die weiteren Parameter der Relais nicht
wirksam und deshalb aus dem Menu ausgeblendet.

7.4.2. Wert

Hier wird der Druckwert eingestellt, bei dem das jeweilige Relais schalten soll. Als
Einstellbereich ist der durch die Skalierung definierte Druckbereich zulässig. Als
Einheit wird die für die Anzeige eingestellte Druckeinheit gewählt. Im Falle einer
Anzeige des Volumenstromes, Massenstromes oder Strömungsgeschwindigkeit
(radizierte Anzeige) wird als Einheit Pa gewählt.

7.4.3. Hysteres

Hier kann die Hysterese für das jeweilige Relais eingestellt werden. Für die
Eingabeeinheit gilt das unter 7.3.1 beschriebene Verhalten. Die Hysterese ist immer
positiv.
7.4.4. TV-Verzögerungszeit
Der Eingangswert der Relais wird aus dem ungefilterten Druckwert abgeleitet. Mit
diesem Parameter kann nun spezifiziert werden, wie lange der Druckwert über- bzw.
unterschritten sein darf, bis das Relais schaltet. Die Einstellung erfolgt in ms.

7.4.5. TN-Nachlaufzeitzeit (ab Rev2.11)

Der Eingangswert der Relais wird aus dem ungefilterten Druckwert abgeleitet. Mit
diesem Parameter kann nun spezifiziert werden, wie lange das Relais noch aktiviert
bleibt, nachdem der Druckwert sich wieder innerhalb des Bereiches befindet, in dem
das Relais nicht aktiviert ist. Die Einstellung erfolgt in ms.

7.4.6. Warnton

Ist einer der Grenzwerte überschritten und das Relais aktiviert, ertönt ein Warnton im
Einsekundentakt. Mit diesem Parameter kann man für jedes Relais die Dauer dieses
Warntons festlegen. Max. Wert ist hier 1000 ms (Dauerton). Sind beide Relais aktiv,
dann wird der jeweils längere Warnton ausgeführt. Der Warnton kann so bei
verschiedenen Aktivierungspegeln verschieden klingen. Eine Warntondauer von 0
ms schaltet den Warnton aus.
