Aufbau und Funktion
Anschluss Zwischenschlauchpaket
4.3.2
Anschluss
Pos. Symbol
1
2
3
4
•
Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
•
Schutzgasflasche mit Sicherungskette sichern.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Gasschlauch (Zwischenschlauchpaket) am Druckminderer gasdicht festschrauben.
4.3.3
Gastest
•
Gasflaschenventil langsam öffnen.
•
Druckminderer öffnen.
•
Stromquelle am Netz- oder Hauptschalter einschalten.
•
Gastestfunktion an der Gerätesteuerung auslösen.
•
Gasmenge am Druckminderer je nach Anwendung einstellen.
•
Der Gastest wird an der Gerätesteuerung durch kurzes Drücken der Drucktaste
Schutzgas strömt für etwa 25 Sekunden oder bis die Drucktaste erneut gedrückt wird.
4.3.4
Funktion „Schlauchpaket spülen"
Bedienelement
14
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Aktion
Ergebnis
Anwahl Schlauchpaket spülen.
Schutzgas strömt permanent bis die Drucktaste Gastest erneut betätigt
5 s
wird.

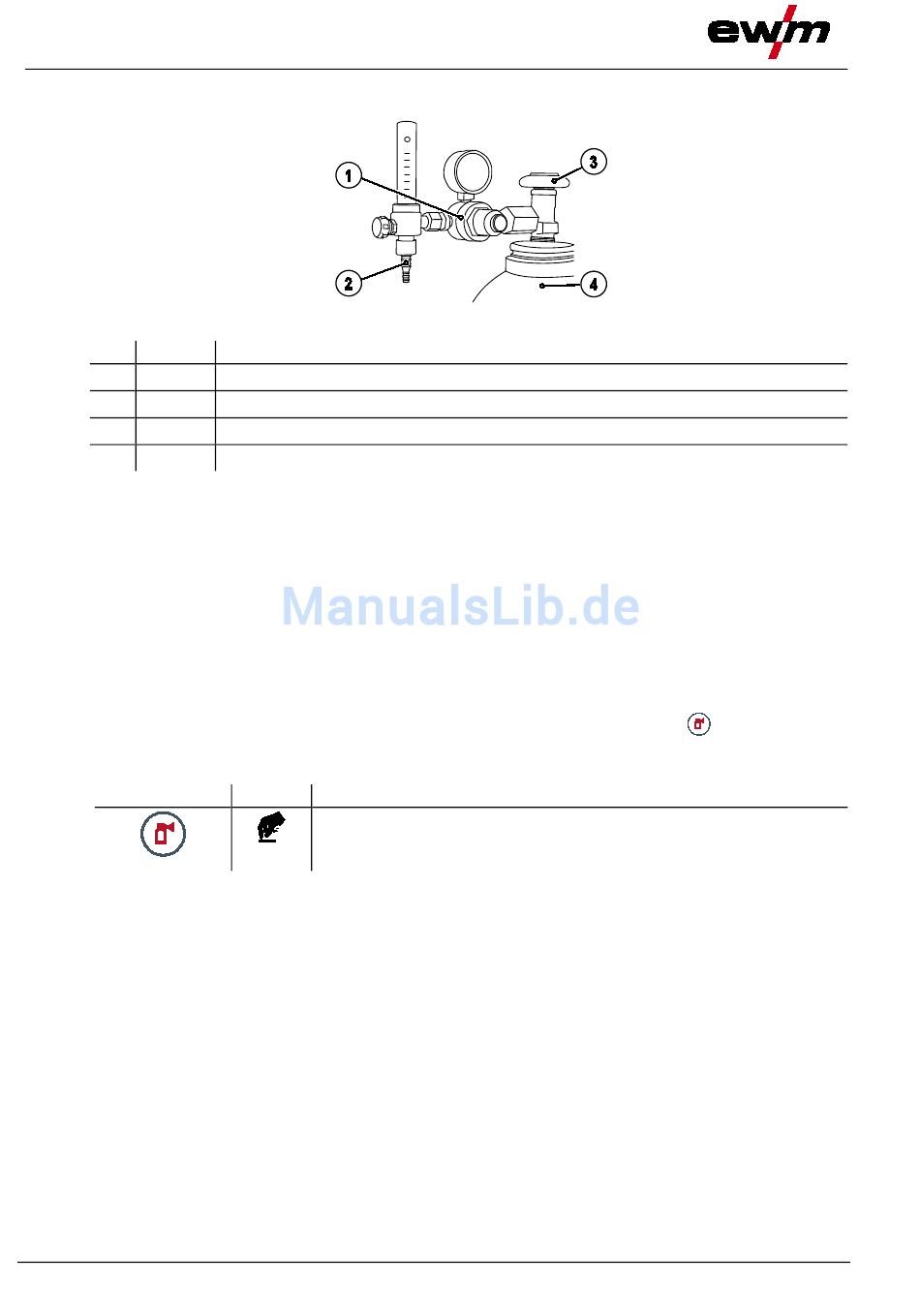

Abbildung 4-6
ausgelöst.
