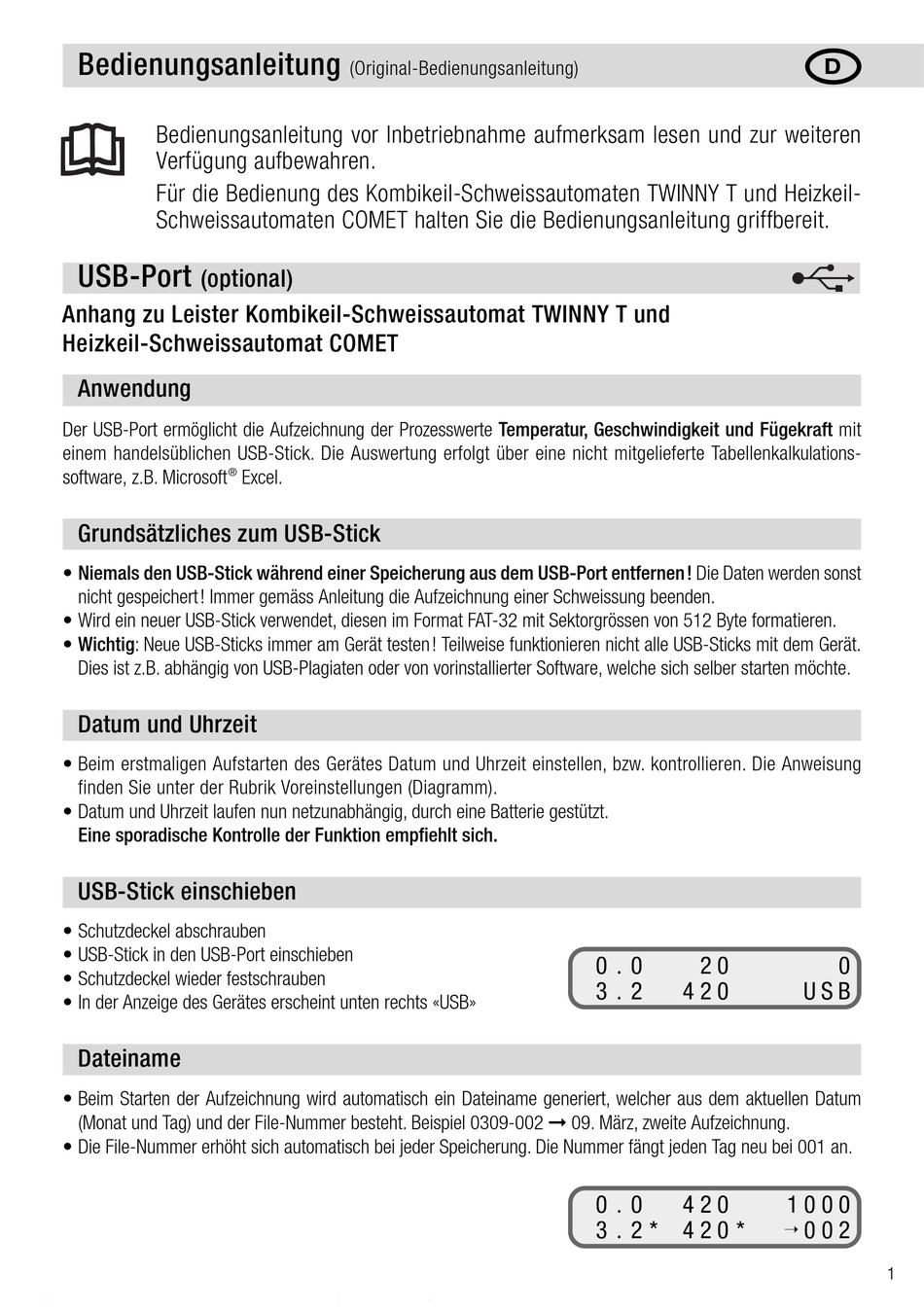

Bedienungsanleitung
Bedienungsanleitung vor Inbetriebnahme aufmerksam lesen und zur weiteren
Verfügung aufbewahren.

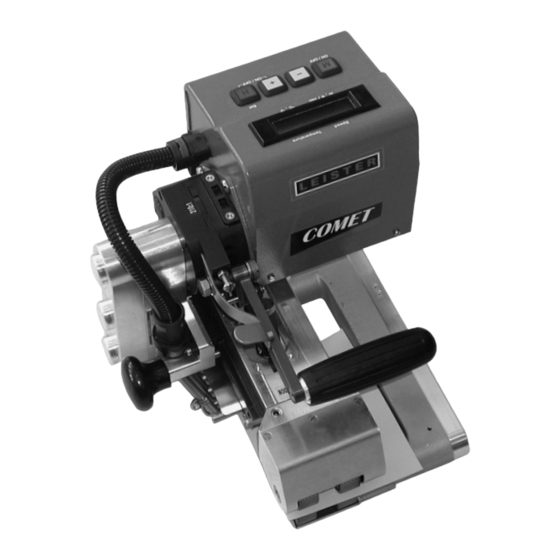

Für die Bedienung des Kombikeil-Schweissautomaten TWINNY T und Heizkeil-
Schweissautomaten COMET halten Sie die Bedienungsanleitung griffbereit.
USB-Port
(optional)
Anhang zu Leister Kombikeil-Schweissautomat TWINNY T und
Heizkeil-Schweissautomat COMET
Anwendung
Der USB-Port ermöglicht die Aufzeichnung der Prozesswerte Temperatur, Geschwindigkeit und Fügekraft mit
einem handelsüblichen USB-Stick. Die Auswertung erfolgt über eine nicht mitgelieferte Tabellenkalkulations-
®
software, z.B. Microsoft
Grundsätzliches zum USB-Stick
• Niemals den USB-Stick während einer Speicherung aus dem USB-Port entfernen! Die Daten werden sonst
nicht gespeichert! Immer gemäss Anleitung die Aufzeichnung einer Schweissung beenden.
• Wird ein neuer USB-Stick verwendet, diesen im Format FAT-32 mit Sektorgrössen von 512 Byte formatieren.
• Wichtig: Neue USB-Sticks immer am Gerät testen! Teilweise funktionieren nicht alle USB-Sticks mit dem Gerät.
Dies ist z.B. abhängig von USB-Plagiaten oder von vorinstallierter Software, welche sich selber starten möchte.
Datum und Uhrzeit
• Beim erstmaligen Aufstarten des Gerätes Datum und Uhrzeit einstellen, bzw. kontrollieren. Die Anweisung
finden Sie unter der Rubrik Voreinstellungen (Diagramm).
• Datum und Uhrzeit laufen nun netzunabhängig, durch eine Batterie gestützt.
Eine sporadische Kontrolle der Funktion empfiehlt sich.
USB-Stick einschieben
• Schutzdeckel abschrauben
• USB-Stick in den USB-Port einschieben
• Schutzdeckel wieder festschrauben
• In der Anzeige des Gerätes erscheint unten rechts «USB»
Dateiname
• Beim Starten der Aufzeichnung wird automatisch ein Dateiname generiert, welcher aus dem aktuellen Datum
(Monat und Tag) und der File-Nummer besteht. Beispiel 0309-002 fi 09. März, zweite Aufzeichnung.
• Die File-Nummer erhöht sich automatisch bei jeder Speicherung. Die Nummer fängt jeden Tag neu bei 001 an.
(Original-Bedienungsanleitung)
Excel.
0 . 0
2 0
3 . 2
4 2 0
0 . 0
4 2 0
3 . 2 * 4 2 0 *
D
0
U S B
1 0 0 0
¨
0 0 2
1
