Anlagenschema - STIEBEL ELTRON WPC 5 Gebrauchsanweisung

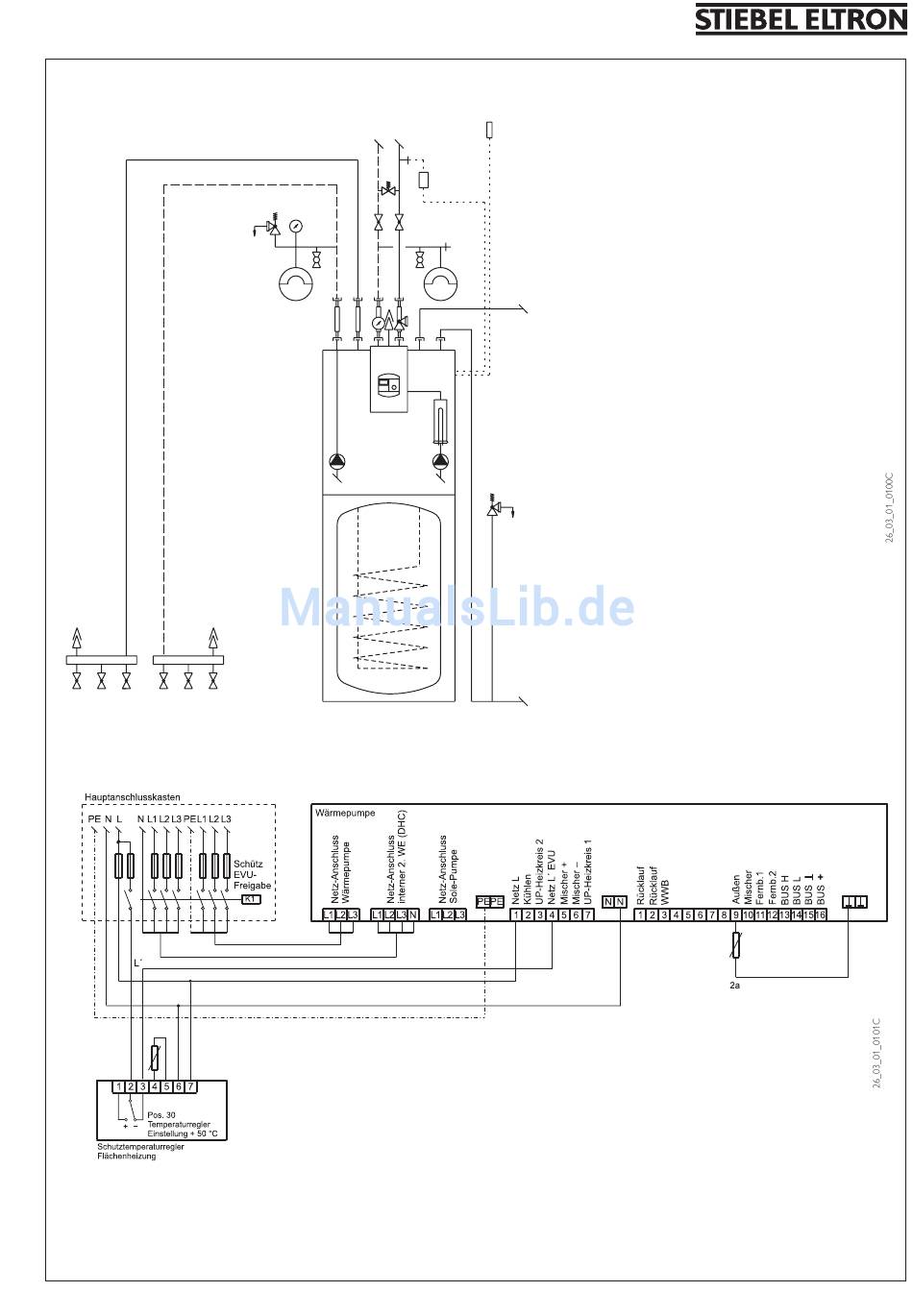

Anlagenbeispiel: WPC monovalent
10
Wärmequelle
Abb. 17
Flächenheizung
9
4
7
7
5
4
6
2
1
12
3a
3
2a
8
5
Warmwasser
1 Wärmepumpe
2 Wärmepumpenmanager WPMi
2a Außentemperaturfühler
3 Umwälzpumpe für die Wärmepumpe (Wärmequelle)
3a Umwälzpumpe für die Wärmepumpe (Heizung)
4 Sicherheitsventil max. 1 MPa (10 bar)
5 Ausdehnungsgefäß
6 Schwingungsdämpfer
7 Füll- und Entleerungshahn
8 Schutz-Temperaturregler
4
9 Überströmventil
10 Entlüfter
12 Ergänzungsheizung DHC
13 Kaltwasser-Sicherheitsgruppe nach DIN 1988
13
