1

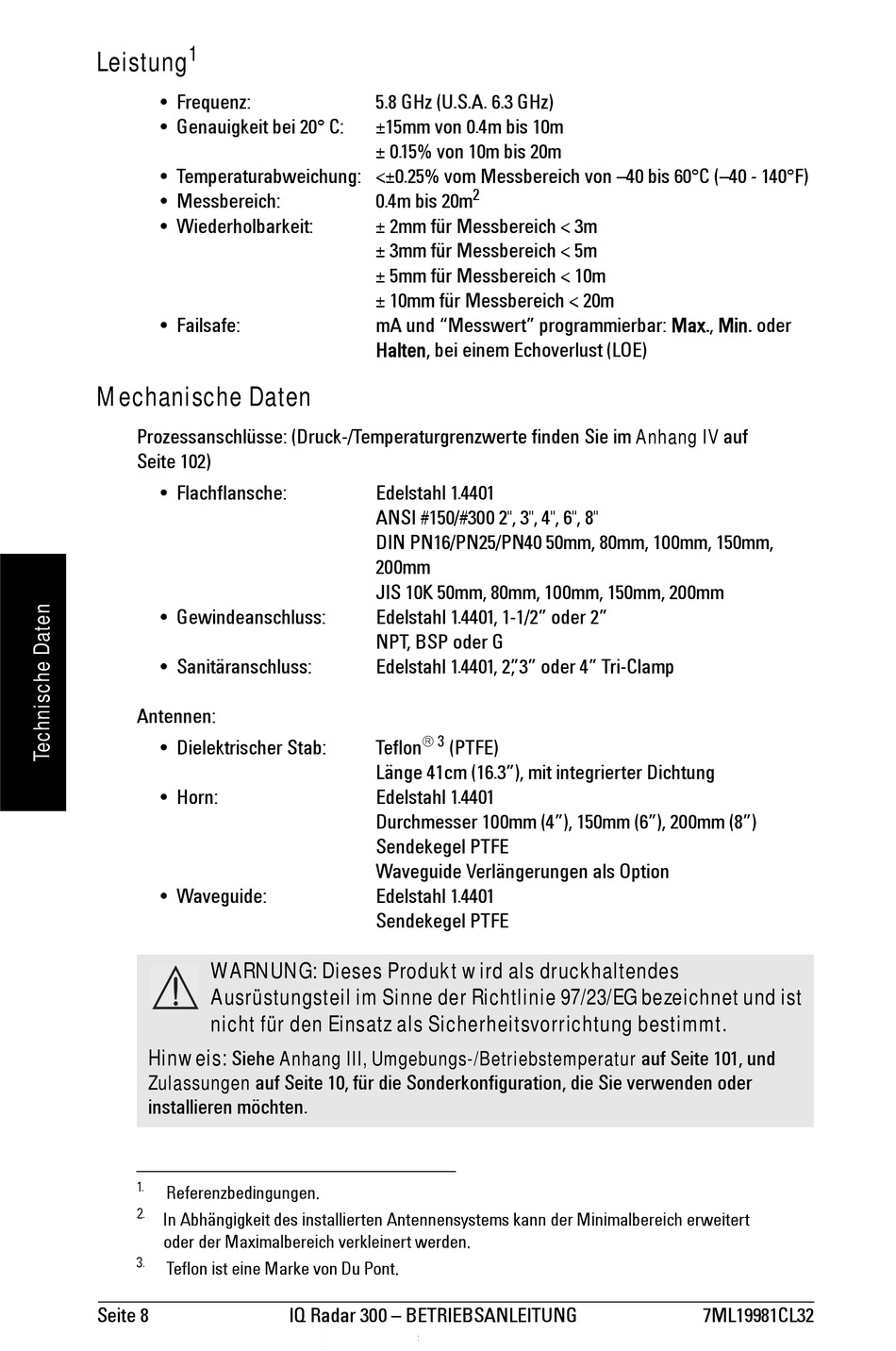

Leistung
• Frequenz:
• Genauigkeit bei 20° C:
• Temperaturabweichung: <±0.25% vom Messbereich von –40 bis 60°C (–40 - 140°F)
• Messbereich:
• Wiederholbarkeit:
• Failsafe:
Mechanische Daten
Prozessanschlüsse: (Druck-/Temperaturgrenzwerte finden Sie im Anhang IV auf
Seite 102)
• Flachflansche:
• Gewindeanschluss:
• Sanitäranschluss:
Antennen:
• Dielektrischer Stab:
• Horn:
• Waveguide:
WARNUNG: Dieses Produkt wird als druckhaltendes
Ausrüstungsteil im Sinne der Richtlinie 97/23/EG bezeichnet und ist
nicht für den Einsatz als Sicherheitsvorrichtung bestimmt.
Hinweis:
Siehe Anhang III, Umgebungs-/Betriebstemperatur auf Seite 101, und
Zulassungen auf Seite 10, für die Sonderkonfiguration, die Sie verwenden oder
installieren möchten.
1.
Referenzbedingungen.
2.
In Abhängigkeit des installierten Antennensystems kann der Minimalbereich erweitert
oder der Maximalbereich verkleinert werden.
3.
Teflon ist eine Marke von Du Pont.
Seite 8
5.8 GHz (U.S.A. 6.3 GHz)
±15mm von 0.4m bis 10m
± 0.15% von 10m bis 20m
0.4m bis 20m
± 2mm für Messbereich < 3m
± 3mm für Messbereich < 5m
± 5mm für Messbereich < 10m
± 10mm für Messbereich < 20m
mA und "Messwert" programmierbar: Max., Min. oder
Halten, bei einem Echoverlust (LOE)
Edelstahl 1.4401
ANSI #150/#300 2", 3", 4", 6", 8"
DIN PN16/PN25/PN40 50mm, 80mm, 100mm, 150mm,
200mm
JIS 10K 50mm, 80mm, 100mm, 150mm, 200mm
Edelstahl 1.4401, 1-1/2" oder 2"
NPT, BSP oder G
Edelstahl 1.4401, 2" , 3" oder 4" Tri-Clamp
3
Teflon
(PTFE)
Länge 41cm (16.3"), mit integrierter Dichtung
Edelstahl 1.4401
Durchmesser 100mm (4"), 150mm (6"), 200mm (8")
Sendekegel PTFE
Waveguide Verlängerungen als Option
Edelstahl 1.4401
Sendekegel PTFE
IQ Radar 300 – BETRIEBSANLEITUNG
2
7ML19981CL32
