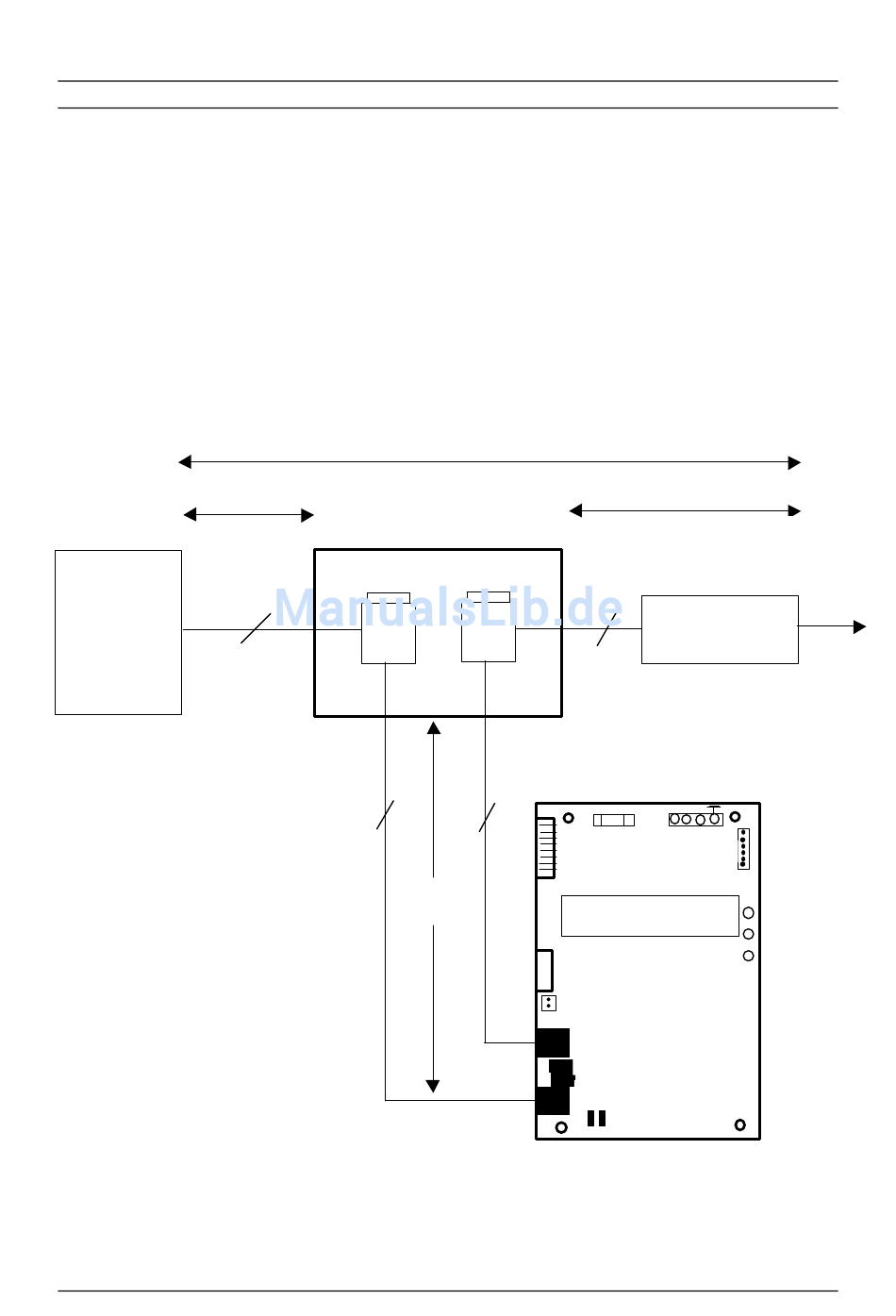

Telefon-Netzwerk – RD 6201-ISDN Verbindung mittels RJ 45 Anschlußkabel
Normalerweise ist ein Netzwerk Terminal (NTBA) mit 2 RJ 45 Buchsen ausgestattet,
die simultan für die Anschaltung von ISDN-Komponenten genutzt werden können.
Bei Anwendungen in der Sicherheitstechnik sollte diese zweite Anschlußbuchse des
NTBA's jedoch niemals verwendet werden, da die Prioritässchaltung
(Vorrangschaltung) gegebenenfalls nicht in der Lage ist einen freien B-Kanal für das
Wählgerät zu erhalten.
Bei VdS-gerechter Anschaltung muß das Wählgerät immer als erster Teilnehmer
hinter dem NT angeschaltet werden, alle weiteren Teilnehmer dürfen aus Gründen
der Manipulationssicherheit nur „hinter" dem Wählgerät an dem S0 Bus-Ausgang des
Wählgeräts angeschaltet werden.
PTP max. 100 m
NT
Netzabschluß
RD 6201 ISDN Installationshandbuch
Installation des RD 6201-ISDN
PMP max. 150 m
UAE 8/8 Dose
BU 1
4
4
max. 10 m
PTP max. 100 m
BU 2
4
4
Panel
(zur
RD6201-ISDN
RS 232
SPKR
S0 Ausgang
S0 Eingang
S0 Bus
Teilnehmer
L
Seite 5
