Anschaltung des RD 6201 ISDN an das Fernsprechnetz
Leitungsbelegung des mitgelieferten S0-Bus Kabels
Pin 1 – nicht belegt
Pin 2 – nicht belegt
Pin 3 – TX + / 2a
Pin 4 – RX + / 1a
Pin 5 – RX – / 1b
Pin 6 – TX – / 2b
Pin 7 – nicht belegt
Pin 8 – nicht belegt

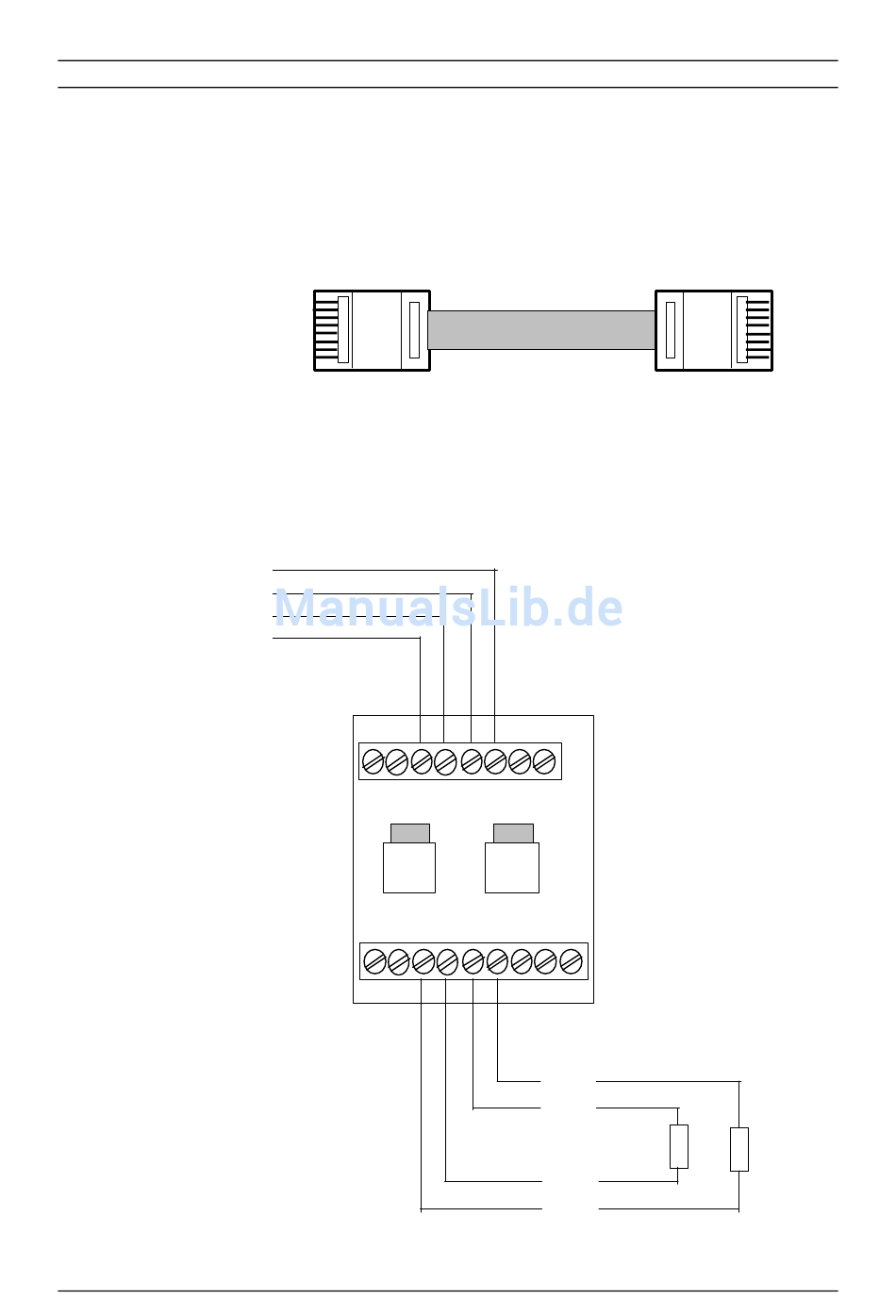

Anschluß des S0 Bus an NT
2a
1a
NT
1b
2b
NT-Klemmleiste
S0-Klemmleiste
RD 6201 ISDN Installationshandbuch
8
1
8 7
6 5 4 3
BU
6 5 4 3
8 7
2 1
UAE 8/8 - Dose
BU
2 1 S
2a
1a
Ω
100
1b
2b
Ω
100
