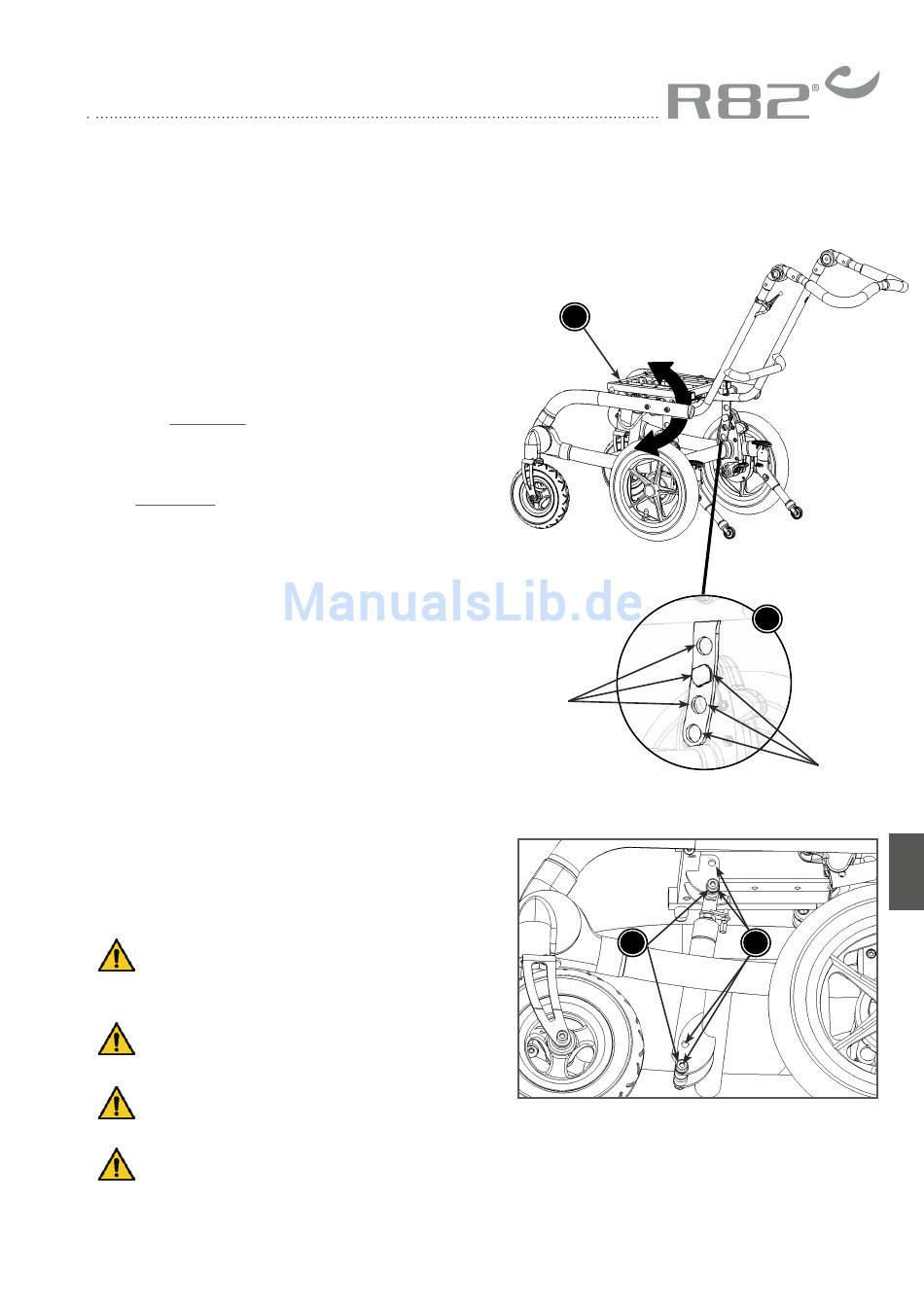

EINSTELLEN DER
SITZHÖHE
Bei Verstellung der Sitzhöhe muss auch die
Gestellhöhe über den Beschlag (A) und die
Gasfeder verstellt werden.
Bei 12,5" Hinterrädern können Sie die Höhe
mit den 3 oberen Bohrungen in Beschlag (A)
einstellen. Siehe (A).
Bei 22" Hinterrädern können Sie die Höhe mit
den 3 unteren Bohrungen in Beschlag (A) ein-
stellen. Siehe (A).
Verfahren Sie wie folgt:
1. Lösen Sie die Schrauben von Beschlag (A)
auf beiden Seiten des Gestells.
2. Verstellen Sie das Gestell nach oben oder
unten in die gewünschte Position, indem Sie
das obere Gestell vorsichtig erhöhen oder
absenken.
3. Ziehen Sie die Schrauben wieder fest.
4. Anschließend müssen Sie die Gasfeder so
einstellen, dass sich der Sitzrahmen (D) bei
Belastung in horizontaler Lage befindet. Lö-
sen Sie die Schrauben (B) mit einem 6 mm
Inbusschlüssel und einem 13 mm Schrauben-
schlüssel. Setzen Sie die Schrauben so in je-
weils eine der 4 Bohrungen (C) ein, dass sich
der Rahmen in horizontaler Lage befindet,
und ziehen Sie die Schrauben wieder fest.
Stellen Sie die Gasfeder so ein, dass sich
der Sitzrahmen (D) bei Belastung in hori-
zontaler Lage befindet.
Die Höhe des Rahmens muss auf beiden
Seiten des Rollstuhls identisch sein.
Bedenken Sie, dass sich bei Anpassung
der Sitzhöhe auch der Schwerpunkt ändert.
Der Nutzer darf bei der Einstellung des
Sitzwinkels nicht im Rollstuhl sitzen.
D
12,5"
B
7
A
D
C
