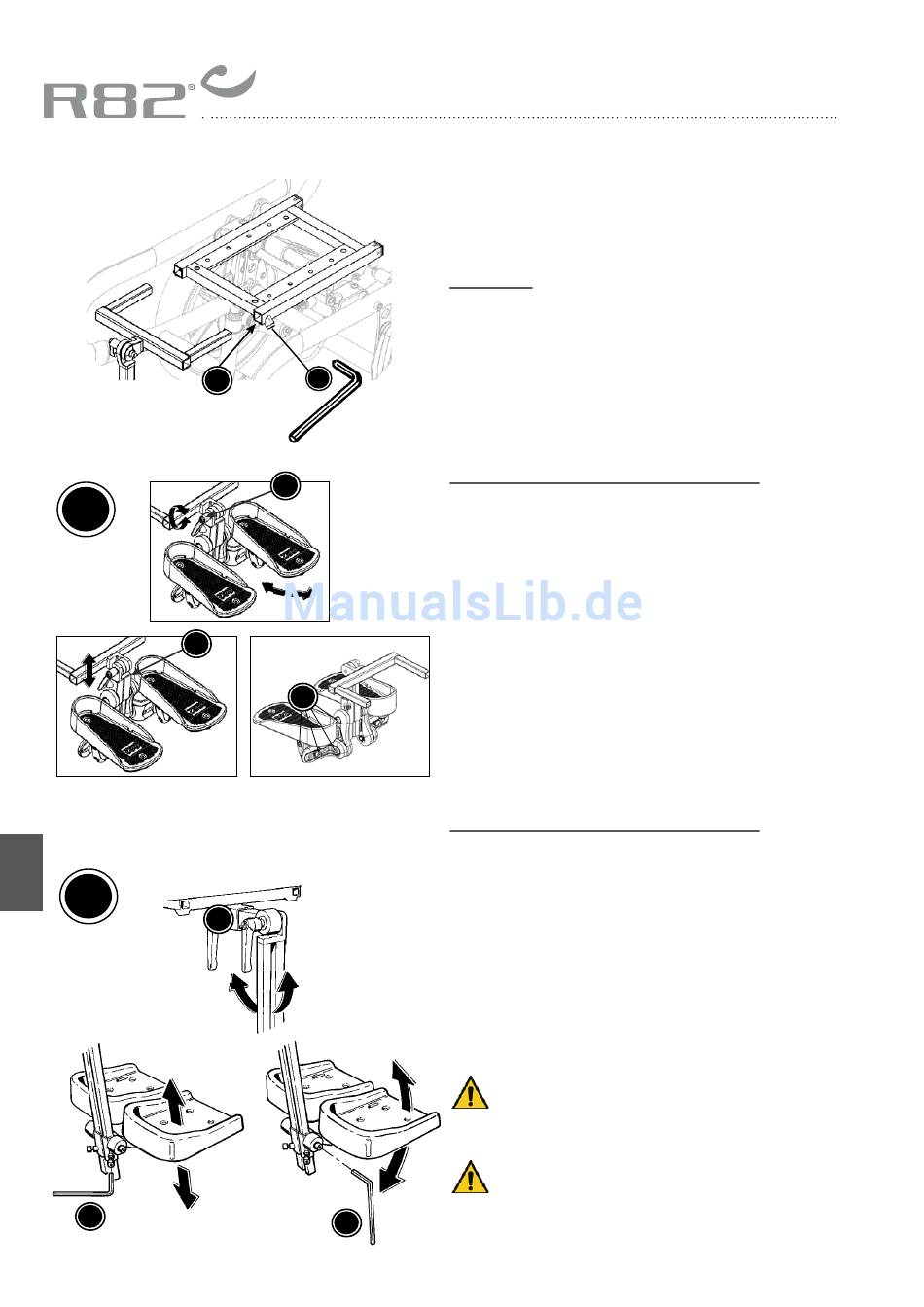

FUSSSTÜTZEN
Montage:
Lösen Sie die Schrauben (B) mit einem 5 mm
Inbusschlüssel und führen Sie die Stangen
in den Aufsatz (A). Ziehen Sie die Schrauben
(B) wieder fest.
Einstellung der Einzelfußstützen 1:
Neigung - Fußstützenstrebe:
Lösen Sie den Hebel (A).
Höheneinstellung - Fußstützenstrebe:
Lösen Sie die Schraube (B) mit einem 6 mm
Inbusschlüssel.
Mehrfacheinstellung:
Lösen Sie die Schrauben (C), um Winkel, Breite,
Tiefe und Höhe der Fußstütze anzupassen.
Einstellung der Einzelfußstützen 2:
A) Stellen Sie die Neigung der Fußstützenstrebe
über den Hebel ein.
B) Stellen Sie die Höhe der Fußstütze mit einem
6 mm Inbusschlüssel ein.
B) Stellen Sie die Neigung der Fußstütze mit
einem 6 mm Inbusschlüssel ein.
Verwenden Sie die Fußstütze nicht als
Stufe.
Achten Sie bei der Einstellung der Fußstüt-
ze darauf, Ihre Finger nicht einzuklemmen!
