MONTIEREN DER
TROMMELBREMSE BEI
22" RÄDERN

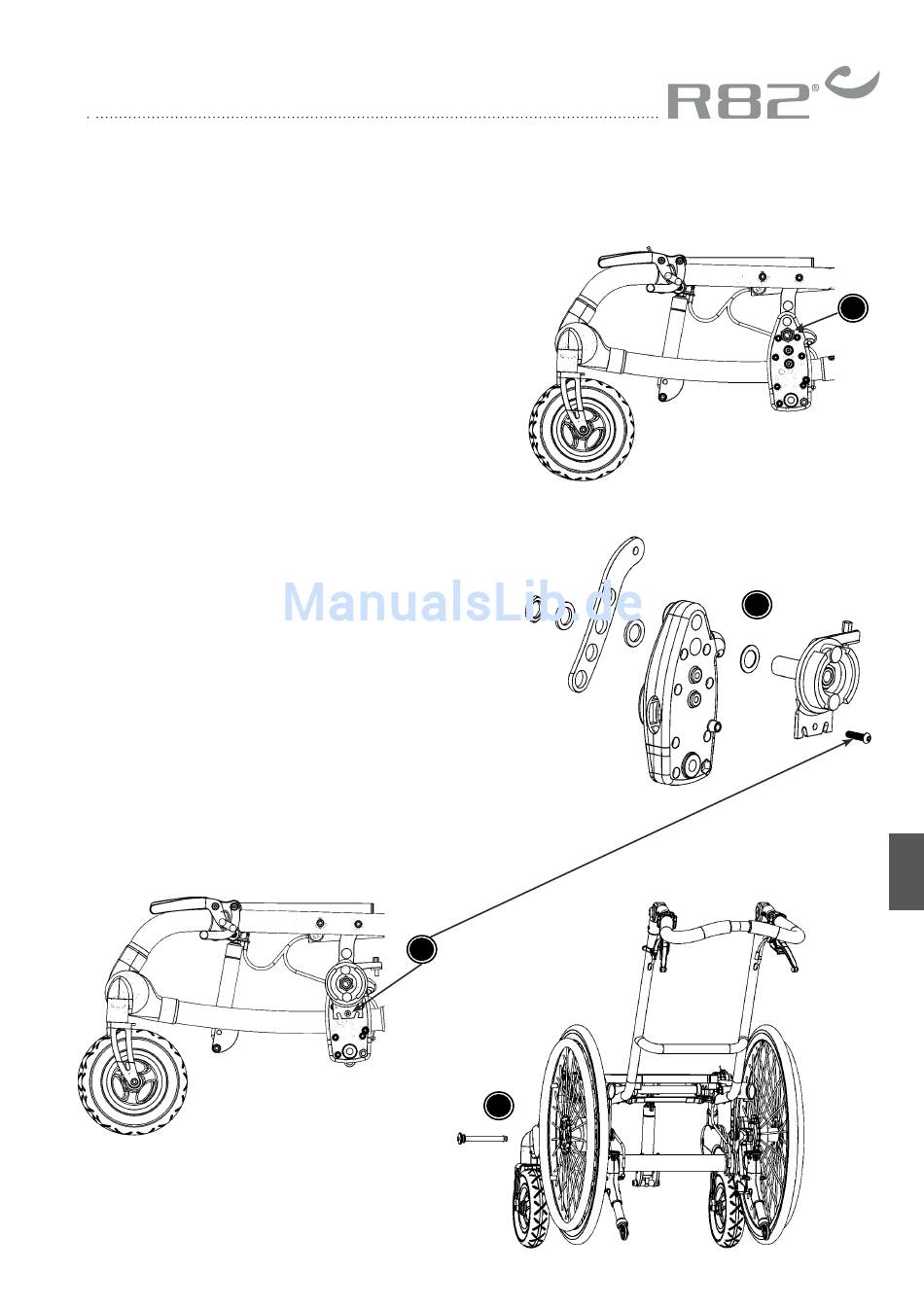

Folgen Sie diesen Anweisungen, um die Trom-
melbremse bei 22" Hinterrädern zu montieren.
1) Entfernen Sie mithilfe des Schnellverschlus-
ses das Hinterrad.
2) Demontieren Sie die Steckbuchse (A) mit zwei
24 mm Schraubenschlüsseln.
3) Montieren Sie die Trommelbremse mit den
beiliegenden Muttern und Unterlegscheiben
in abgebildeter Reihenfolge (B). Ziehen Sie
die innere Mutter fest.
4) Ziehen Sie die Trommelbremse mit der
Schraube (C) und einem 4 mm Inbusschlüs-
sel fest.
5) Montieren Sie die Trommelbremse setzen Sie
die Steckachse (D) ein.
Die oben stehenden Anweisungen müssen an
beiden Rädern durchgeführt werden.
C
D
15
A
B
D
