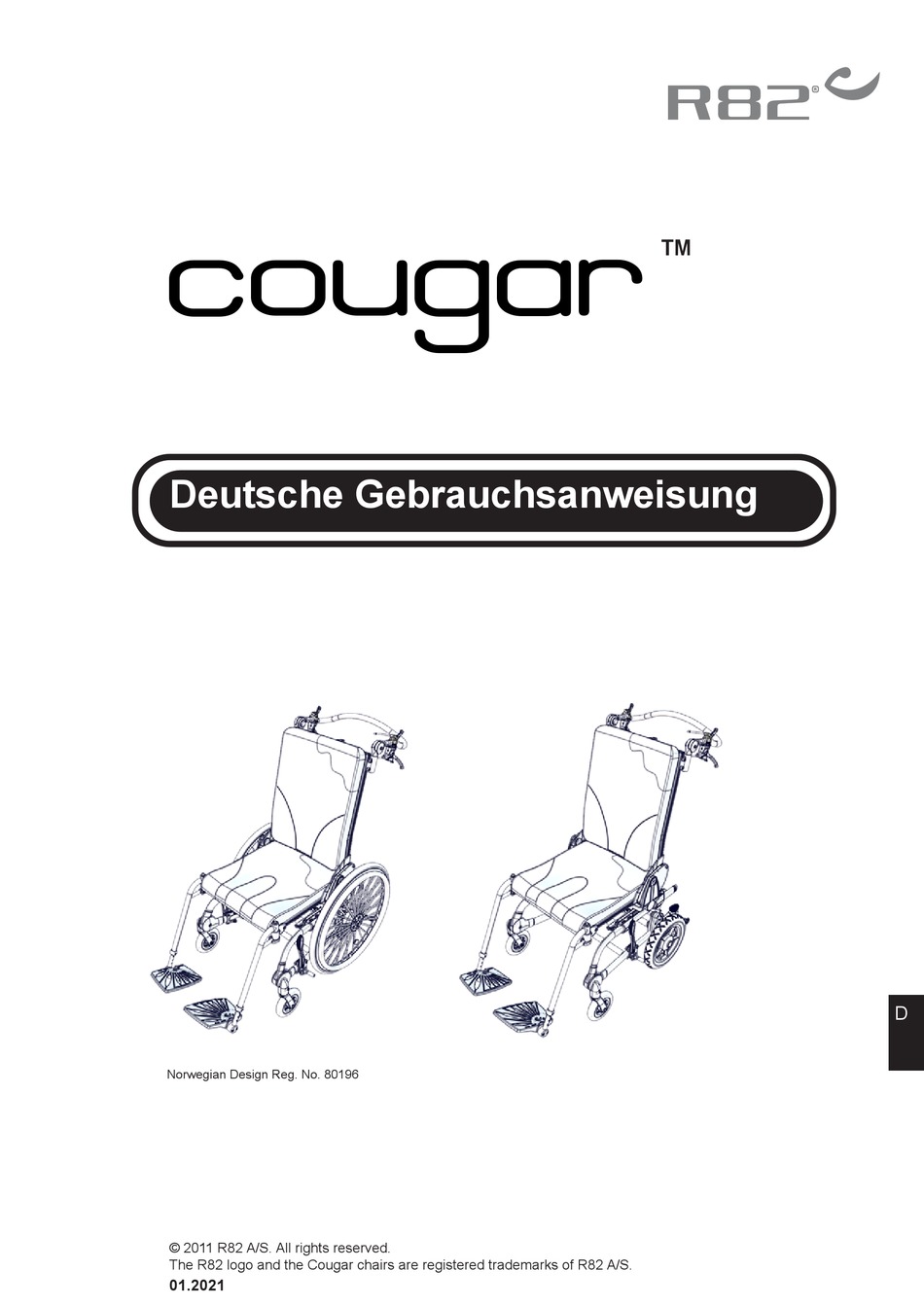

- Seite 1 Deutsche Gebrauchsanweisung Norwegian Design Reg. No. 80196 © 2011 R82 A/S. All rights reserved. The R82 logo and the Cougar chairs are registered trademarks of R82 A/S. 01.2021...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Zweckbestimmung - Konformitätserklärung - R82 Garantie ....3 Sicherheitshinweise ................4 Serviceinformationen ................5 Montageanleitung .................6 T-werkzeug ...................8 Ein und Aussteigen ................9 Einstellung der Gasfeder ..............10 Räder mit Steckachse ................ 11 Neigung von Sitz & Rücken ..............12 Schiebegriff montieren ................13 Einstellung des Schiebegriffs .............13 Kippsicherung ..................14... -
Seite 3: Zweckbestimmung - Konformitätserklärung - R82 Garantie
Bedienungsanleitung aufgeführt mit einem Produkt eines anderen Herstellers verwendet oder sind. R82 behält sich das Recht vor, das fragliche Produkt sowie mit anderen als den R82 Original-Ersatz- oder Zubehörteilen benutzt wird. Darüber hinaus entspricht dieses Produkt den... -
Seite 4: Sicherheitshinweise
Reifendaten aufgeführt. müssen eingehalten werden • Verwenden Sie den Rollstuhl im Falle einer Reifenpanne • Wenn Zweifel an der Sicherheit des genutzten R82 erst wieder, wenn diese behoben wurde. Produktes bestehen bzw. wenn Teile defekt oder fehlerhaft • Die Zugänglichkeit zu Kraftfahrzeugen und die Möglichkeit sind, stellen Sie bitte sofort die Nutzung des Produktes ein des Manövrierens in diesen kann durch die Größe des... -
Seite 5: Serviceinformationen
Serviceinformationen Die Verantwortlichkeit für die Wartung des medizinischen Hilfsmittels bzw. Therapiegerätes liegt in der Verantwortung des Eigentümers bzw. Besitzers des Produktes. Die Nichteinhaltung der Wartungen bzw. der Wartungsintervalle gemäß dem Zeitplan der Bedienungsanleitung des Produktes kann das Erlöschen der Garantie dieses Produktes zur Folge haben. Weiterhin kann die Nichteinhaltung der Wartungen zu einer Beeinträchtigung der Funktionstüchtigkeit führen bzw. -
Seite 6: Montageanleitung
Montageanleitung Montageanleitung Siehe Seite 26 9996097144 Siehe Seite 22 Siehe Seite 28 Siehe Seite 23 Siehe Seite 21 Siehe Seite 23 Siehe Seite 25 Montageanleitung Siehe Seite 24 9996097133 Montageanleitung Siehe Seite 25 9996097244 Montageanleitung Siehe Seite 26 9996097143... - Seite 7 Montageanleitung 9996097248...
-
Seite 8: Vor Dem Ersten Gebrauch
VOR DEM ERSTEN GEBRAUCH Der Cougar wird gefaltet geliefert. Dadurch kann er platzsparend transportiert werden. Um den Cougar einsatzbereit zu machen, bitte Anweisungen befolgen: 1) Den Sitz ganz nach hinten ziehen, um die richtige Startposition zu erhalten. 2) Den Gurt (A) am Rücken des Stuhls ziehen, um den Rücken in die vertikale Position zu... -
Seite 9: Ein Und Aussteigen
EIN UND AUSSTEIGEN Vor dem Einsteigen des Benutzers in den Cou- gar die Feststellbremse ziehen und die Fußstüt- zen zur Seite schwenken oder die Wadenplatte demontieren. Den Benutzer hineinsetzten und alle Zubehör- teile montieren, um die optimale Sitzposition für den Nutzer zu erhalten. -
Seite 10: Einstellung Der Gasfeder
EINSTELLUNG DER GASFEDER Die Einstellung der Gasfeder sollte in regelmäßi- gen Abständen geprüft werden. Erneute Einstellung ist nur nötig, wenn - die Gasfeder selbständig auslösst - die Gasfeder nicht mehr blockiert Wenn die Gasfeder selbständig auslößt, die Mutter (B) mit einem 17mm Schlüssel lösen. Den Kolben (A) im Uhrzeigersinn drehen zum festziehen. -
Seite 11: Räder Mit Steckachse
RÄDER MIT STECKACHSE Der Cougar wird mit Stechachsen Hinterrädern als Standard geliefert- zur einfachen und schnel- len Entfernung. In der Mitte des Rades den Mechanismus (A) drücken und das Rad herausziehen. Beim Einsetzen des Hinterrades muss der Auslösekopf einrasten, um das Rad in Position zu halten. -
Seite 12: Neigung Von Sitz & Rücken
& RÜCKEN Sitzneigung: Linken Hebel (A) am Schiebebügel aktivieren, und den Sitz neigen. Der Cougar kann mit oder ohne Gasfeder für das Einstellen der Rückenneigung bestellt werden. Bitte befolgen Sie die nachstehende Beschreibung, um die Neigung des Rückens an Ihrem Cougar zu verstellen. -
Seite 13: Schiebegriff Montieren
SCHIEBEGRIFF MONTIEREN Befolgen Sie diese Anweisung um den Schie- begriff zu montieren. 1) Schrauben Sie die Abdeckkappen (A) am Ende der Rückenstange ab und nehmen sie 2) Schieben Sie den Griff in die Schiene und ziehen die zwei Schrauben (B) an jeder Seite Die obere Schraube muss in Höhe der Mar- kierung an der Schiene befestigt werden um sicher zu stellen, dass der Schiebegriff... -
Seite 14: Kippsicherung
KIPPSICHERUNG Der Cougar wird als Standard inklusive Kippsi- cherung geliefert. Sie ist auf der Rückseite des Stuhls unter dem Sitz montiert. Die Kippsicherung (A) mit dem Fuß aktivieren durch Herumschwenken. Zur Deaktivierung, die Kippsicherung mit dem Fuß um 180° drehen. -
Seite 15: Fußstützen Und Fußplatten
FUSSSTÜTZEN UND FUSSPLATTEN Um die Fußstützen am Cougar zu montieren, folgen Sie den Anweisungen: 1) Fußstützen montieren: Die Endkappe (A) mit einem Schraubenzieher entfernen. Die Aufnahmen der Fußstütze montieren und mit dem beigefügten 5mm Inbusschlüssel festzie- hen. Endkappe anbringen. Die Fußstütze in die Aufnahme platzieren. -
Seite 16: Sitzhöhen Verstellung
Bitte beachten Sie: die Sitzneigung verändert sich je nach Einstellung der Sitzhöhe. SITZNEIGUNGS- VERSTELLUNG Die Gasfeder am Rücken des Cougar auslö- sen durch Aktivierung des rechten Hebels am Schiebegriff (A). Den Sitz komplett nach hinten ziehen, um die korrekte Ausgangsposition für die Sitzneigung- sverstellung zu erreichen. -
Seite 17: Sitztiefen- Verstellung
SITZTIEFEN- VERSTELLUNG Die Gasfeder am Rücken des Cougar auslö- sen durch Aktivierung des rechten Hebels am Schiebegriff. Den Sitz komplett nach hinten ziehen, um die korrekte Ausgangsposition für die Sitztiefenver- stellung zu erreichen. Der Sitz kann um 10 cm in der Tiefe justiert werden. -
Seite 18: Festellbremse
FESTELLBREMSE Die Bremse ist am vorderen Gestell montiert und kann vom Betreuer und vom Benutzer betätigt werden. - Zum Bremsen Bremshebel nach vorne drücken - Zum Lösen der Bremse, Bremshebel nach hinten ziehen Die Bremse ist am Gestell montiert und kann nach vorne und nach hinten bewegt werden, abhängig von Radgröße und Bremsleistung. -
Seite 19: Trommelbremse
TROMMELBREMSE Die Bremsgriffe sind am Schiebebügel montiert und werden vom Betreuer betätigt. Den Hebel ziehen und die Bremse aktivieren. Den roten Heben betätigen und die Bremse deaktivieren. RADKOMBINATIONEN Die empfohlenen Radkombinationen des Cou- gar sind wie unten beschrieben: 12½" 20" 22"... -
Seite 20: Verlagerung Schwer Punkt
VERLAGERUNG SCHWER PUNKT Der Schwerpunkt des Cougar lässt sich verstellen, indem die Platzierung des Sitzes und der Räder verändert wird. Platzierung des Sitzes: 1) Bauen Sie die Hinterräder aus. 2) Lösen Sie die 4 Schrauben (A) an beiden Seiten des Gestells. -
Seite 21: Cougar Rücken
COUGAR RÜCKEN Der Cougar ist lieferbar mit einem Holzrücken , einem Gurtrücken oder einer Vorbereitung zur Montage eines speziellen Rückens. Rücken mit Holzplatte: Holzplatte ist in den Schienen am Rücken montiert. Gurtrücken: Der Gurtrücken ist in den Schie- nen am Rücken montiert. Die Gurte können so eingestellt werden, dass die gewünschte... -
Seite 22: Armlehnen Mit Seitenplatten Und Armlehnen-Verlängerung
ARMLEHNEN MIT SEITENPLATTEN UND ARMLEHNEN- VERLÄNGERUNG Die Schraube lösen und die Endkappe von der Sitzschiene abnehmen. Den Armlehnenbeschlag in die Schiene (A) einsetzten und mit einem 5mm Schlüssel fest- schrauben. Die Armlehnbeschläge können in der Schiene nach vorne oder hinten bewegt werden, abhän- gig davon, wo die Armlehne platziert sein soll. -
Seite 23: Speichenschutz
* Demontieren Sie die Beschläge (A) unter dem Sitz und montieren die neuen Beschläge (B). * Plazieren Sie die Fußstützen Halterung in die Rohre am Beschlag (B). * Montieren Sie die benötigte Haltestange und Fußstütze und das Cougar ist fertig für den Gebrauch. -
Seite 24: Wadenplatte
WADENPLATTE Die Wadenplatte kann einfach eingestellt wer- den. * Höhen Verstellung. Schraube (C) lösen. * Seitlicher Verschiebung. Schraube (D) lösen. * Winkel. Schrauben (E) lösen. * Zur Tiefenverstellung Schraube (E) abneh- men die gewünschte Tiefe einstellen und die Schraube (E) wieder montieren. Stellen Sie sicher, dass alle Schrauben sicher angezogen sind. -
Seite 25: Halter Gehstöcke
HALTER GEHSTÖCKE An dem Cougar kann ein Gehhilfenhalter mon- tiert werden. Befestigen Sie die Halterungen jeweils oben und unten an dem Gestell. HALTERUNG FÜR SAUERSTOFFLASCHE * Platzieren Sie die Halterung auf der unteren Strebe des Rahmes (A). * Bohren Sie ein Loch auf jeder Seite in den Rahmen und befestigen Sie die Halterungs- bänder mit den beigelegten Schrauben (B). -
Seite 26: Abduktionskeil
ABDUKTIONSKEIL Am Cougar ist ein Abduktionskeil einsetzbar. Die Aufnahme des Abduktionskeils in die vorgese- hene Stelle unter dem Sitz montieren. Dazu die 4 beigefügten Schrauben und den 4mm Schlüssel verwenden. Den Abduktionskeil in die Aufnahme stecken und mit der Schraube (A) feststellen. -
Seite 27: Kopfstütze
Kopfstütze machen, danach alle Schrauben wieder festziehen. Kopfstütze winkeln (C) und seitlich verstellen (D). WESTEN & GURTE Der Cougar ist als Standard mit Aufnahmen für Gurte ect. ausgestattet. Weitere Westen und Gurte können eingesetzt werden, folgen Sie dazu den Anweisungen wie oben beschrieben. -
Seite 28: Fix Lock Schnallen
FIX LOCK SCHNALLEN Fix Lock Schnallen können in den Schienen am Sitz und am Rücken montiert werden (A). Die Schnallen mit der V-Spur werden in den Schienen montiert. Dazu die Schnalle horizon- tal drehen. Die Fix Lock Schnallen nach außen ziehen und gleichzeitig mit dem 3 mm Schlüssel feststellen. -
Seite 29: Produkt-Identifikation
PRODUKT- IDENTIFIKATION A) Seriennummer: Der Aufkleber befindet sich links auf der vorderen durchgehenden Stange unter dem Sitz. B) Hersteller: Der Aufkleber befindet sich links auf der vorderen durchgehenden Stange unter dem Sitz. (XX)XXXXXXXXXXXXXX(XX)XXXXXX(XX)XXXXXX... -
Seite 30: Maße
Die Maße des Cougar entsprechen folgender Radkombination, in der Standard Position: 22" Hinterräder und 6" Vorderräder. Der Cougar ist gemessen mit komfort Polstern und mit Sitz in horizontaler und Rücken in vertikaler Position. Wir bieten verschiedene Typen von Fußstützen und Polstern an. Aus diesem Grund ist das Gewicht ohne diese Teile angegeben. -
Seite 31: Produktsicherheit
Produktsicherheit Aufgrund von Varianten und Einstellungen kann der Rollstuhl größer als die empfohlenen Maße werden. Die Einhaltung der empfohlenen Gesamtbreite und Gesamtlänge ermöglicht die ungehinderte Nutzung der Fluchtwege. (Siehe Tabelle 1) Tabelle 1 Empfohlene Abmessungen Betriebsbereit (mm) Gesamtlänge – maximal 1200 Gesamtbreite –... -
Seite 32: Technische Daten
PA6 Teile: Glasfaser verstärkter Kunststoff Polster: Schaum Schwer entflammbar Bezug: Trevira CS Schwer Entflammbar HERSTELLER R82 A/S Parallelvej 3 DK - 8751 Gedved Vertrieb in Deutschland: R82 GmbH An den Wiesen 10 D - 55218 Ingelheim Finden Sie bitte Ihren Verteiler auf www.etac.com...
