I
NSTALLATION
2.8

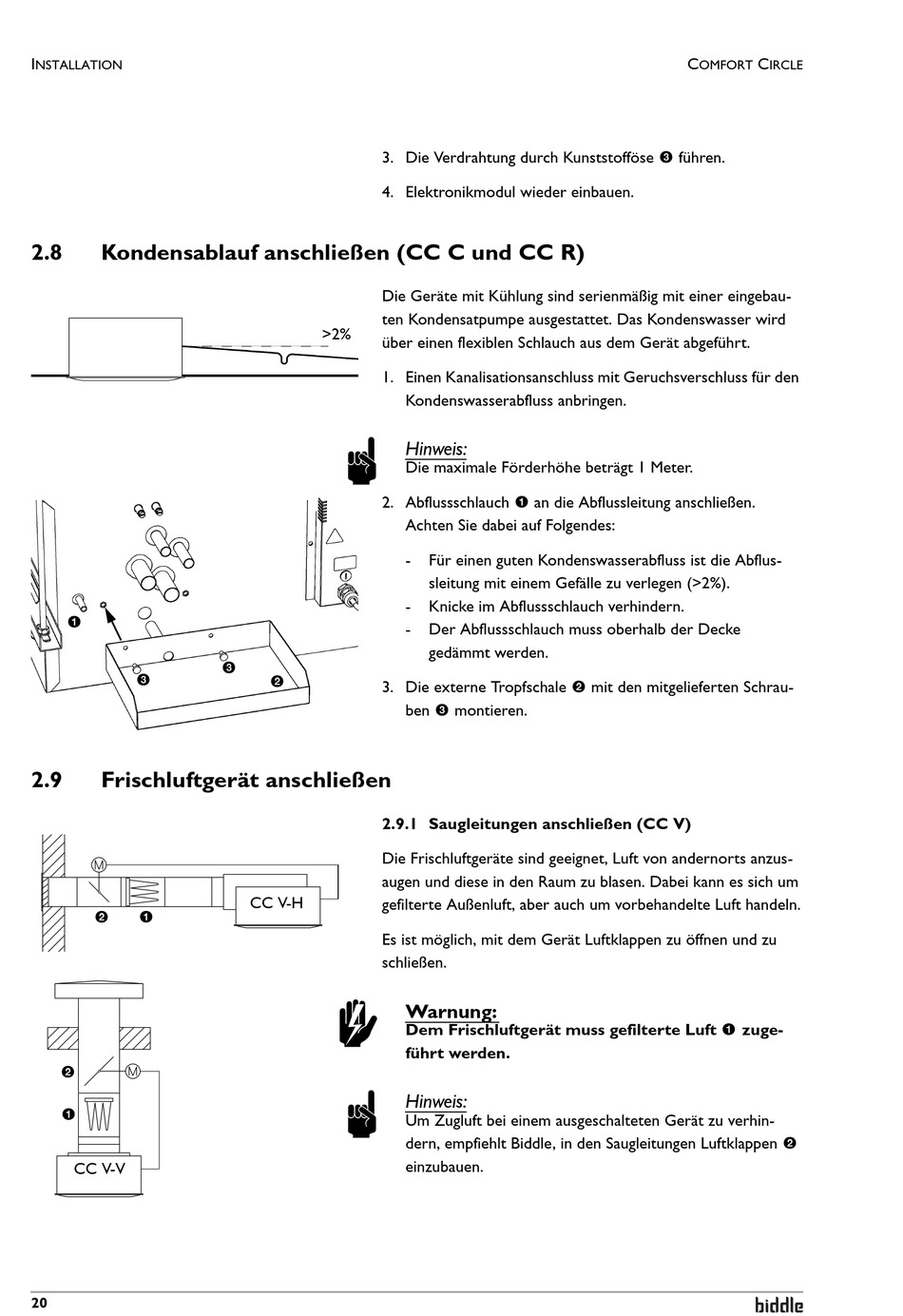

Kondensablauf anschließen (CC C und CC R)
1
3
2.9
Frischluftgerät anschließen
2
1
2
1
CC V-V
20
3. Die Verdrahtung durch Kunststofföse 3 führen.
4. Elektronikmodul wieder einbauen.
Die Geräte mit Kühlung sind serienmäßig mit einer eingebau-
ten Kondensatpumpe ausgestattet. Das Kondenswasser wird
>2%
über einen flexiblen Schlauch aus dem Gerät abgeführt.
1. Einen Kanalisationsanschluss mit Geruchsverschluss für den
n
2. Abflussschlauch 1 an die Abflussleitung anschließen.
3
2
3. Die externe Tropfschale 2 mit den mitgelieferten Schrau-
2.9.1 Saugleitungen anschließen (CC V)
Die Frischluftgeräte sind geeignet, Luft von andernorts anzus-
augen und diese in den Raum zu blasen. Dabei kann es sich um
CC V-H
gefilterte Außenluft, aber auch um vorbehandelte Luft handeln.
Es ist möglich, mit dem Gerät Luftklappen zu öffnen und zu
schließen.
w
n
Kondenswasserabfluss anbringen.
Hinweis:
Die maximale Förderhöhe beträgt 1 Meter.
Achten Sie dabei auf Folgendes:
-
Für einen guten Kondenswasserabfluss ist die Abflus-
sleitung mit einem Gefälle zu verlegen (>2%).
-
Knicke im Abflussschlauch verhindern.
-
Der Abflussschlauch muss oberhalb der Decke
gedämmt werden.
ben 3 montieren.
Warnung:
Dem Frischluftgerät muss gefilterte Luft 1 zuge-
führt werden.
Hinweis:
Um Zugluft bei einem ausgeschalteten Gerät zu verhin-
dern, empfiehlt Biddle, in den Saugleitungen Luftklappen 2
einzubauen.
C
C
OMFORT
IRCLE
