A
NLEITUNG
4
Version: 2.0 (20-08-2007)
1
2
3
3
1

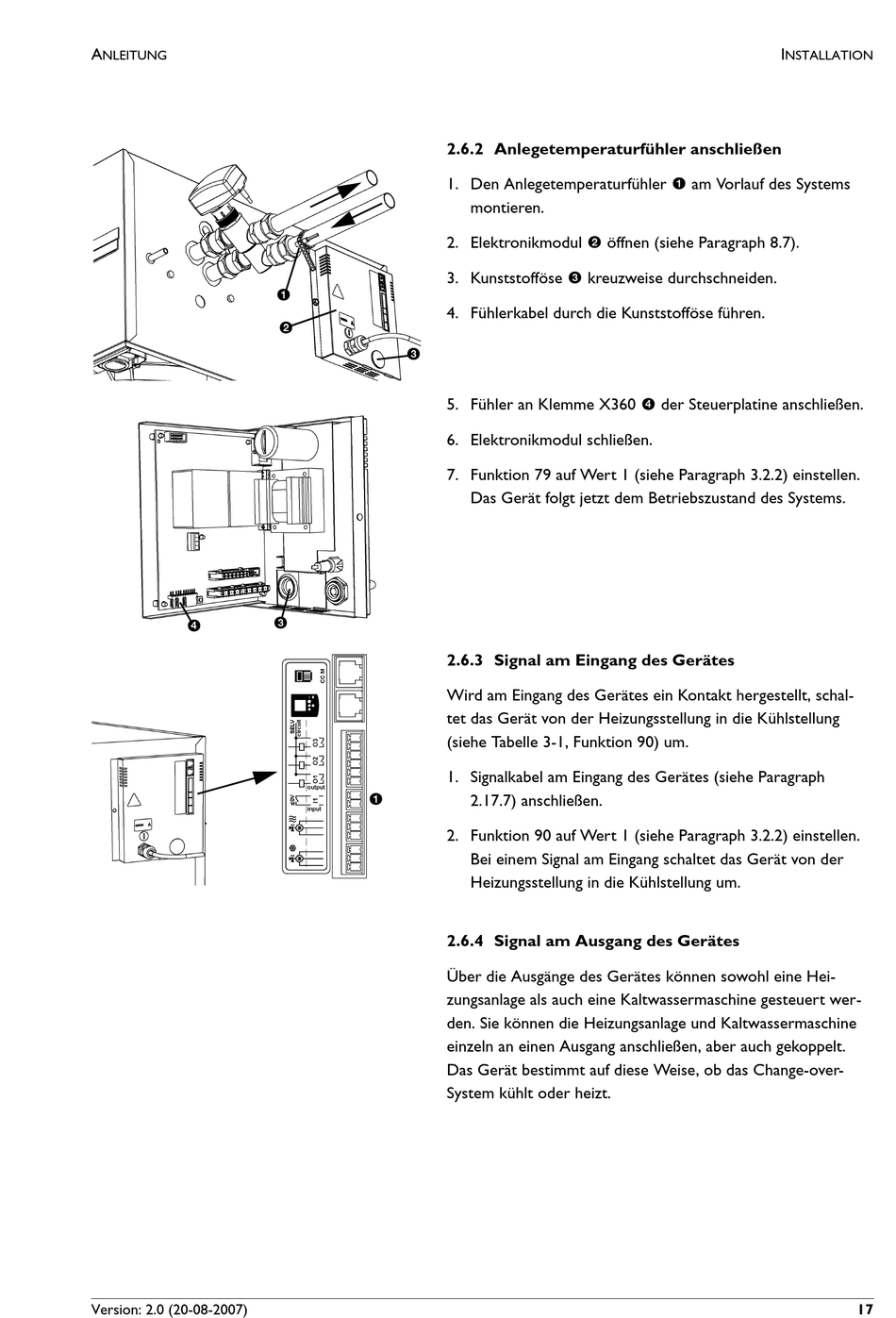

2.6.2 Anlegetemperaturfühler anschließen
1. Den Anlegetemperaturfühler 1 am Vorlauf des Systems
montieren.
2. Elektronikmodul 2 öffnen (siehe Paragraph 8.7).
3. Kunststofföse 3 kreuzweise durchschneiden.
4. Fühlerkabel durch die Kunststofföse führen.
5. Fühler an Klemme X360 4 der Steuerplatine anschließen.
6. Elektronikmodul schließen.
7. Funktion 79 auf Wert 1 (siehe Paragraph 3.2.2) einstellen.
Das Gerät folgt jetzt dem Betriebszustand des Systems.
2.6.3 Signal am Eingang des Gerätes
Wird am Eingang des Gerätes ein Kontakt hergestellt, schal-
tet das Gerät von der Heizungsstellung in die Kühlstellung
(siehe Tabelle 3-1, Funktion 90) um.
1. Signalkabel am Eingang des Gerätes (siehe Paragraph
2.17.7) anschließen.
2. Funktion 90 auf Wert 1 (siehe Paragraph 3.2.2) einstellen.
Bei einem Signal am Eingang schaltet das Gerät von der
Heizungsstellung in die Kühlstellung um.
2.6.4 Signal am Ausgang des Gerätes
Über die Ausgänge des Gerätes können sowohl eine Hei-
zungsanlage als auch eine Kaltwassermaschine gesteuert wer-
den. Sie können die Heizungsanlage und Kaltwassermaschine
einzeln an einen Ausgang anschließen, aber auch gekoppelt.
Das Gerät bestimmt auf diese Weise, ob das Change-over-
System kühlt oder heizt.
I
NSTALLATION
17
