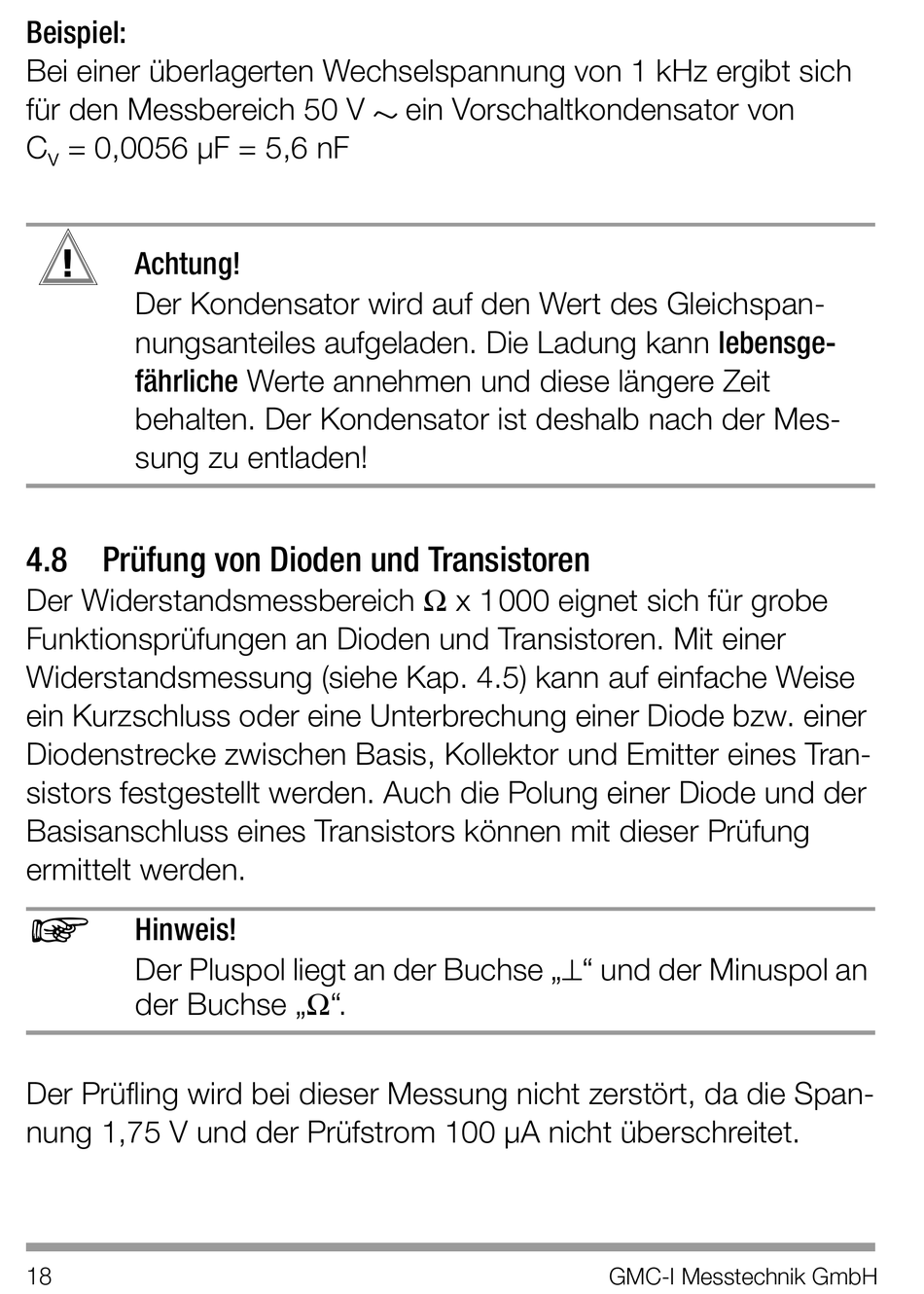

Beispiel:
Bei einer überlagerten Wechselspannung von 1 kHz ergibt sich
für den Messbereich 50 V
C
= 0,0056 μF = 5,6 nF
v
!
Achtung!
Der Kondensator wird auf den Wert des Gleichspan-
nungsanteiles aufgeladen. Die Ladung kann lebensge-
fährliche Werte annehmen und diese längere Zeit
behalten. Der Kondensator ist deshalb nach der Mes-
sung zu entladen!
4.8 Prüfung von Dioden und Transistoren
Der Widerstandsmessbereich Ω x 1000 eignet sich für grobe
Funktionsprüfungen an Dioden und Transistoren. Mit einer
Widerstandsmessung (siehe Kap. 4.5) kann auf einfache Weise
ein Kurzschluss oder eine Unterbrechung einer Diode bzw. einer
Diodenstrecke zwischen Basis, Kollektor und Emitter eines Tran-
sistors festgestellt werden. Auch die Polung einer Diode und der
Basisanschluss eines Transistors können mit dieser Prüfung
ermittelt werden.
Hinweis!
Der Pluspol liegt an der Buchse „⊥" und der Minuspol an
der Buchse „Ω".
Der Prüfling wird bei dieser Messung nicht zerstört, da die Span-
nung 1,75 V und der Prüfstrom 100 μA nicht überschreitet.
18
ein Vorschaltkondensator von
