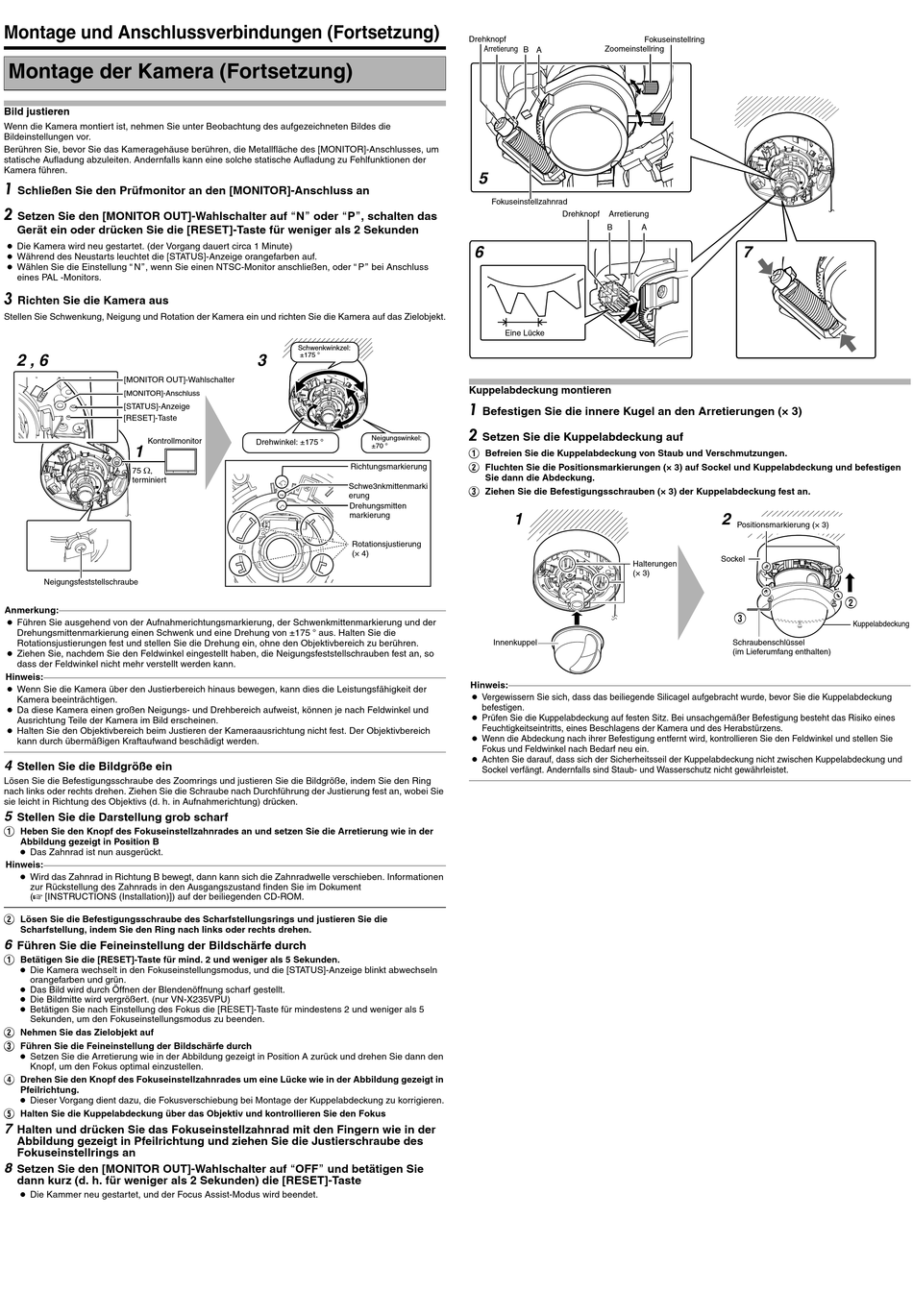

JVC VN-X235VPU Bedienungsanleitung Seite 3

Montage und Anschlussverbindungen (Fortsetzung)
Montage der Kamera (Fortsetzung)
Bild justieren
Wenn die Kamera montiert ist, nehmen Sie unter Beobachtung des aufgezeichneten Bildes die
Bildeinstellungen vor.
Berühren Sie, bevor Sie das Kameragehäuse berühren, die Metallfläche des [MONITOR]-Anschlusses, um
statische Aufladung abzuleiten. Andernfalls kann eine solche statische Aufladung zu Fehlfunktionen der
Kamera führen.
1
Schließen Sie den Prüfmonitor an den [MONITOR]-Anschluss an
2
Setzen Sie den [MONITOR OUT]-Wahlschalter auf ANB oder APB, schalten das
Gerät ein oder drücken Sie die [RESET]-Taste für weniger als 2 Sekunden
● Die Kamera wird neu gestartet. (der Vorgang dauert circa 1 Minute)
● Während des Neustarts leuchtet die [STATUS]-Anzeige orangefarben auf.
● Wählen Sie die Einstellung ANB, wenn Sie einen NTSC-Monitor anschließen, oder APB bei Anschluss
eines PAL -Monitors.
3
Richten Sie die Kamera aus
Stellen Sie Schwenkung, Neigung und Rotation der Kamera ein und richten Sie die Kamera auf das Zielobjekt.
2 , 6
[MONITOR OUT]-Wahlschalter
[MONITOR]-Anschluss
[STATUS]-Anzeige
[RESET]-Taste
Kontrollmonitor
1
75 K,
terminiert
Neigungsfeststellschraube
Anmerkung:
● Führen Sie ausgehend von der Aufnahmerichtungsmarkierung, der Schwenkmittenmarkierung und der
Drehungsmittenmarkierung einen Schwenk und eine Drehung von ±175 aus. Halten Sie die
Rotationsjustierungen fest und stellen Sie die Drehung ein, ohne den Objektivbereich zu berühren.
● Ziehen Sie, nachdem Sie den Feldwinkel eingestellt haben, die Neigungsfeststellschrauben fest an, so
dass der Feldwinkel nicht mehr verstellt werden kann.
Hinweis:
● Wenn Sie die Kamera über den Justierbereich hinaus bewegen, kann dies die Leistungsfähigkeit der
Kamera beeinträchtigen.
● Da diese Kamera einen großen Neigungs- und Drehbereich aufweist, können je nach Feldwinkel und
Ausrichtung Teile der Kamera im Bild erscheinen.
● Halten Sie den Objektivbereich beim Justieren der Kameraausrichtung nicht fest. Der Objektivbereich
kann durch übermäßigen Kraftaufwand beschädigt werden.
4
Stellen Sie die Bildgröße ein
Lösen Sie die Befestigungsschraube des Zoomrings und justieren Sie die Bildgröße, indem Sie den Ring
nach links oder rechts drehen. Ziehen Sie die Schraube nach Durchführung der Justierung fest an, wobei Sie
sie leicht in Richtung des Objektivs (d. h. in Aufnahmerichtung) drücken.
5
Stellen Sie die Darstellung grob scharf
A
Heben Sie den Knopf des Fokuseinstellzahnrades an und setzen Sie die Arretierung wie in der
Abbildung gezeigt in Position B
● Das Zahnrad ist nun ausgerückt.
Hinweis:
● Wird das Zahnrad in Richtung B bewegt, dann kann sich die Zahnradwelle verschieben. Informationen
zur Rückstellung des Zahnrads in den Ausgangszustand finden Sie im Dokument
(A [INSTRUCTIONS (Installation)]) auf der beiliegenden CD-ROM.
B
Lösen Sie die Befestigungsschraube des Scharfstellungsrings und justieren Sie die
Scharfstellung, indem Sie den Ring nach links oder rechts drehen.
6
Führen Sie die Feineinstellung der Bildschärfe durch
A
Betätigen Sie die [RESET]-Taste für mind. 2 und weniger als 5 Sekunden.
● Die Kamera wechselt in den Fokuseinstellungsmodus, und die [STATUS]-Anzeige blinkt abwechseln
orangefarben und grün.
● Das Bild wird durch Öffnen der Blendenöffnung scharf gestellt.
● Die Bildmitte wird vergrößert. (nur VN-X235VPU)
● Betätigen Sie nach Einstellung des Fokus die [RESET]-Taste für mindestens 2 und weniger als 5
Sekunden, um den Fokuseinstellungsmodus zu beenden.
B
Nehmen Sie das Zielobjekt auf
C
Führen Sie die Feineinstellung der Bildschärfe durch
● Setzen Sie die Arretierung wie in der Abbildung gezeigt in Position A zurück und drehen Sie dann den
Knopf, um den Fokus optimal einzustellen.
D
Drehen Sie den Knopf des Fokuseinstellzahnrades um eine Lücke wie in der Abbildung gezeigt in
Pfeilrichtung.
● Dieser Vorgang dient dazu, die Fokusverschiebung bei Montage der Kuppelabdeckung zu korrigieren.
E
Halten Sie die Kuppelabdeckung über das Objektiv und kontrollieren Sie den Fokus
7
Halten und drücken Sie das Fokuseinstellzahnrad mit den Fingern wie in der
Abbildung gezeigt in Pfeilrichtung und ziehen Sie die Justierschraube des
Fokuseinstellrings an
8
Setzen Sie den [MONITOR OUT]-Wahlschalter auf AOFFB und betätigen Sie
dann kurz (d. h. für weniger als 2 Sekunden) die [RESET]-Taste
● Die Kammer neu gestartet, und der Focus Assist-Modus wird beendet.
Schwenkwinkzel:
±175
3
Neigungswinkel:
Drehwinkel: ±175
±70
Richtungsmarkierung
Schwe3nkmittenmarki
erung
Drehungsmitten
markierung
Rotationsjustierung
(× 4)
Drehknopf
Arretierung Zoomeinstellring
B A
5
Fokuseinstellzahnrad
Drehknopf Arretierung
B A
6
Eine Lücke
Kuppelabdeckung montieren
1
Befestigen Sie die innere Kugel an den Arretierungen (× 3)
2
Setzen Sie die Kuppelabdeckung auf
A
Befreien Sie die Kuppelabdeckung von Staub und Verschmutzungen.
B
Fluchten Sie die Positionsmarkierungen (× 3) auf Sockel und Kuppelabdeckung und befestigen
Sie dann die Abdeckung.
C
Ziehen Sie die Befestigungsschrauben (× 3) der Kuppelabdeckung fest an.
1
Halterungen
(× 3)
Innenkuppel
Hinweis:
● Vergewissern Sie sich, dass das beiliegende Silicagel aufgebracht wurde, bevor Sie die Kuppelabdeckung
befestigen.
● Prüfen Sie die Kuppelabdeckung auf festen Sitz. Bei unsachgemäßer Befestigung besteht das Risiko eines
Feuchtigkeitseintritts, eines Beschlagens der Kamera und des Herabstürzens.
● Wenn die Abdeckung nach ihrer Befestigung entfernt wird, kontrollieren Sie den Feldwinkel und stellen Sie
Fokus und Feldwinkel nach Bedarf neu ein.
● Achten Sie darauf, dass sich der Sicherheitsseil der Kuppelabdeckung nicht zwischen Kuppelabdeckung und
Sockel verfängt. Andernfalls sind Staub- und Wasserschutz nicht gewährleistet.
Fokuseinstellring
7
2
Positionsmarkierung (× 3)
Sockel
C
Schraubenschlüssel
(im Lieferumfang enthalten)
B
Kuppelabdeckung
